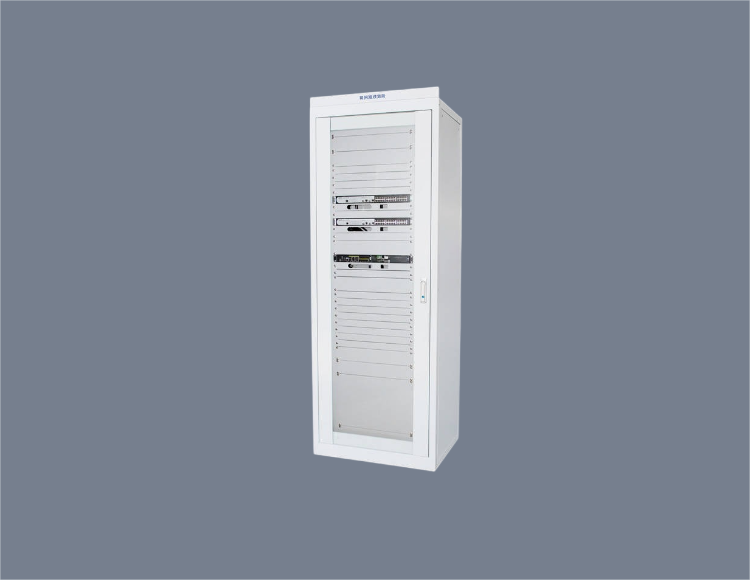

同步相量测量装置屏

主要功能:同步相量测量屏可以精确地测量交流电流、电压、功率、电能等多种电力参数。为全系统电网监测、变电站自动化测控、稳定控制、自适应继电保护等功能提供必要的原始数据和实现手段,满足高精度电能计量的需求。同步相量测量装置还可以实现谐波分析、反向功率计量等复杂的电能计量。

应用场景:光伏,风电,35KV变电站,110KV变电站。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

同步相量测量装置屏概述:

       测量电力系统的相量和发电机功角。既可以当地显示和存储,更可以作为广域相量测量系统的现场测量单元,将测量值打上高精度时标,通过高速数据通道传输到上级调度机构,作为电网稳定运行的重要参数。

       同步相量测量屏又称宽频测量子站控制系统,由宽频测量装置、宽频测量处理单元组成。为全系统电网监测、变电站自动化测控、稳定控制、自适应继电保护等功能提供必要的原始数据和实现手段。宽频测量装置和宽频测量处理单元共同构成了宽频子站系统。 宽频测量装置可实现变电站宽频测量功能。宽频测量装置的定义为:用于电网宽频测量、传输、记录和告警的装置。宽频测量以高速采样为基础,实现电网信号宽频域范围内基波、谐波和间谐波信号的统一测量。
同步相量测量装置屏功能:

    1. 同步相量测量屏主要用于电力系统宽频测量和输出以及动态过程的记录。利用时钟同步和数字信号处理技术,按照 IEEE Standard 1344-1995(R2001)和《电力系统宽频测量装置技术规范》,测量出全电网各节点电压电流相量,绝对相角,谐波和间谐波。为全系统电网监测、变电站自动化测控、稳定控制、自适应继电保护等功能提供必要的原始数据和实现手段。宽频测量装置是电网动态安全监测系统的子站测量单元,其主要功能包括:

    (1) 同步采样和相量计算;
    (2) 0.1Hz~2.5Hz 低频振荡频率监视;
    (3) 2.5Hz~45Hz 和 55Hz~95Hz 次/超同步振荡监测;
    (4) 100-300Hz 宽频振荡监测;
    (5) 100-2500Hz 范围内谐波/间谐波计算;
    (6) 实时数据上传,可满足按不同规约、不同端口或相同端口向多个主站发送数据,同时单个采集单元可以向多个集中处理单元发送数据。
    (7) 稳态循环记录相量、功率、频率等数据;
    (8) 动态短时记录模拟量采样数据,支持模拟量触发、开关量触发、联网触发、手动触发等多种扰动记录触发方式;
    (9) 采用工业级低功耗高性能处理器,完成实时数据处理、本地存储、远方通信等功能:
    (10)可以实时测量和显示三相基波电压相量、三相基波电流相量、基波正序电压相量、基波正序电流相量、有功功率、无功功率、系统频率、开关状态、非交流电压电流信号及发电机内电势和发电机功角。
    (11)可以向主站实时传送三相基波电压相量、三相基波电流相量、基波正序电压相量、基波正序电流相量、系统频率、开关状态、非交流电压电流信号,以及发电机内电势。
    (12)可以同时向多个主站传送实时测量数据,各主站可以配置不同的CFG2来独立选择要传送的测量数据和数据输出速率。
    (13)可以将时钟同步状态、事件标示等信号实时传送给主站。
    (14)具有在线自检功能,在装置故障、PT或CT断线、直流电源消失、通讯异常时可以发出告警信号,系统具备功率振荡和次同步振荡监测功能。
