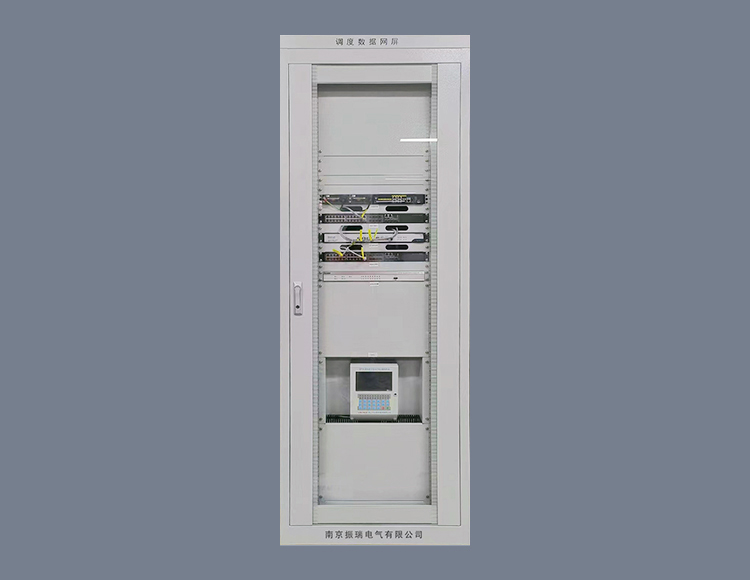

35KV站调度数据网屏以及二次安防屏的应用

引言
   35kv变电站的调度数据网屏接入设备，该设备通过10M/100M与SDH传输设备连接，将综合数据信息接入骨干节点。主要用于安全生产管理信息系统，协同办公，以及视频会议和在线监测系统的数据传输。

一. 35KV站调度数据网屏功能
     1. 完整纵向间隔配置，运行维护方便，可靠性高。
     2. 具备中央信号功能，实现全站的事故音响和预告音响。
     3. 具有合位功能，可以显示控制断路器的合闸位置。
     4. 可以实现带保护的单母线分段或不分段的进线备自投和桥开关自投。
     5. 能够反应电气元件的不正常运行状态，并根据运行维护的条件动作于信号，以便及时处理。
     6. 设计新颖，结构合理，便于安装、配线和调试。

二 .35KV站调度数据网屏特点
     1. 采用光电隔离技术，提高设备的抗干扰性能。
     2. 过电压保护采用线电压，避免使用相电压在单相接地引起过压保护误动。
     3. 操作界面简单易懂，方便用户操作。
     4. 电力监控系统在企业电力运行管理中得到广泛应用。
     5. 具备运行指示功能，可以显示设备的运行状态。

三.35KV站调度数据网屏工作原理
    1.  支持多种通信接口（以太网、RS232、RS485、RS422、CAN等）和通信规约（如IEC60870-5-101、IEC60870-5-104、IEC60870-5-103、部颁CDT、HostZF、XT9702、SC1801、μ4F、IEC61850等）。
    2.  上电瞬间，装置指示灯全亮，程序进行初始化；初始化结束后，指示灯正常显示，液晶屏幕显示系统主菜单。
    3.  在后台计算机控制情况下，通过CRT画面显示出被控对象的变位情况，CRT上有单线图显示及闪光指示。
    4.  发电机保护屏既能以集中组屛方式构成变电站自动化系统，又能以全分散或者两者兼顾的局部分散模式构成变电站自动化系统。
    5.  具有自保护能力，能有效防止接线错误和非正常运行引起的装置性损坏。
    6.  可完成RTU四遥和远程接入功能，也可直接进入上一级调度网络。
    7.  微机保护子系统功能：通讯与测控方面的故障应不影响保护正常工作。微机保护还要求保护的CPU及电源均保持独立。
    8.  遥测信息传达时间：≤2s
    9.  事故：表示装置检测有告警事件发生，正常运行时不亮，出现事故事件时显示红色。

四.35KV站二次安防屏
   1. 35kv变电站信息网络安全策略配置
       根据变电站信息网络锁承担的任务和信息传输的时效性，有别于其他信息网络，要对变电站信息网络的安全策略稍作变通。
   2. 做好系统安全防护
      根据电网公司的统一要求，对每台接入内网的终端都要设置符合要求的密码，同时安装防病毒软件，能够快速更新病毒库，启用防违规外联插件，并注册桌面管理软件
  3.  加密技术
       35KV变电站中经常采用的加密算法就是对称加密技术，这种技术采用了对称密码编码技术，它具有文件加密和解密使用相同的密钥这种特点，即加密密钥也可以用作解密密钥，这种被称为对称加密算法的算法应用较为简单快捷，密钥较短，且破译困难，是应用在变电站信息网络中的有效安全加密技术。
  4.  建立深度防御
        二次安防屏在入侵者和信息资源之间建立多层防护，增强网络的安全性，在层防御之上筑起更深一层的深度防御。入侵者想要深入获取信息资源所遇到的困难要大的多。同时这也阳断了入侵者对网络系统的危害.根据电力企业变电站的实际情况来实施合适的防御策略，这些防御策略仅需投入很少的设备费用，但是所起到的防护作用将远远超出所花费掉的价值。如:可以防止未经授权的调度员进入变电站控制系统在网络带宽达到一定规模时，可以使用更高等级的密钥技术和加密算法
