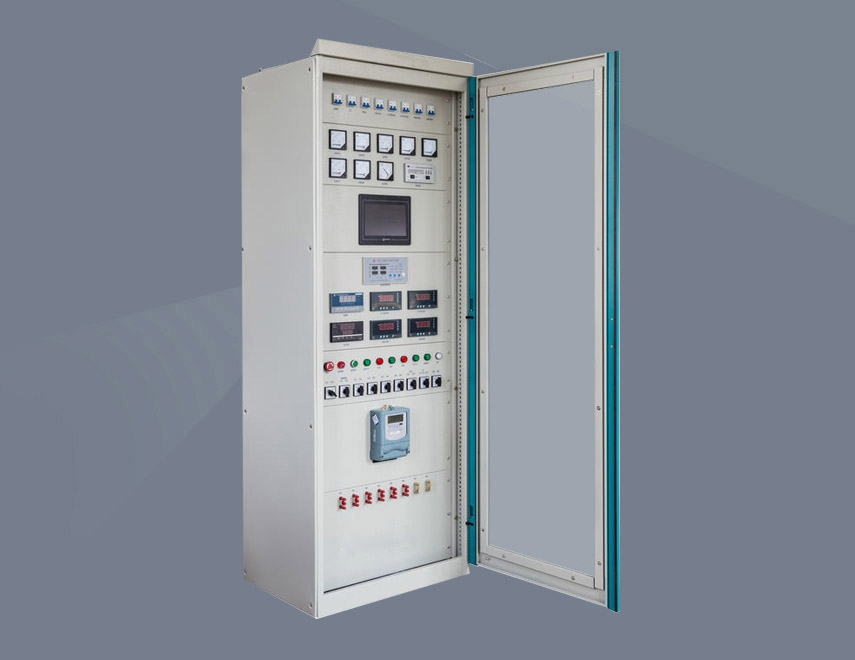

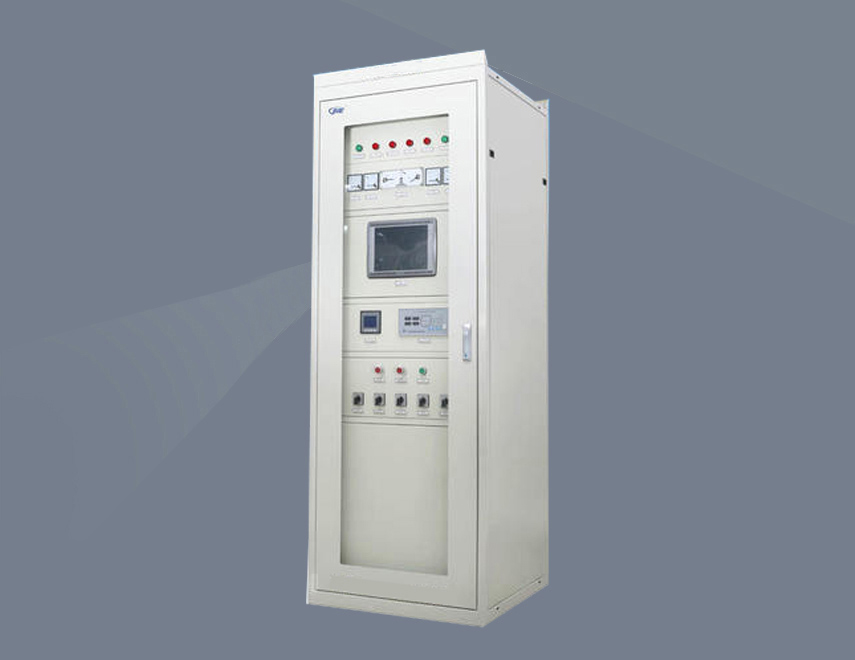

监控主机屏

电力系统监控主机屏主要用于110KV、35KV、10KV变电站综合自动化系统中,是将电力后台监控系统软件、系统工作站、报警音响、通讯管理机、系统打印机等设备集中组装在一个2260*800*600的屏柜中,达到统一管理、查阅、控制的目的!电力系统监控主机屏采用符合国际国内最新标准的分层分布式、模块化、智能插件式和面向对象的一体化设计技术,具有自动控制、保护、测量、信号、在线监测、自诊断、可视化智能监控、运行指导、辅助分析决策、远动等功能。系统完全按照“无人值班,少人值守”的原则进行总体设计,可实现全站的安全监视、经济运行、自动控制及信息化、现代化管理。本系统还具有对本区域的多个变电站实现远方集中控制(集控中心)和运行管理的远程监控和远程维护功能,能为客户提供全面的、一体化的系统解决方案。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

监控主机屏简介

      电力监控系统是以计算机为基础的生产过程与变电站综合自动化系统,可以对现场的微机保护装置、数显电力仪表、智能操控装置、开关状态指示仪、无线测温装置进行监视和控制、以实现数据采集、设备测量、参数调节以及各类信号报警等各项功能、采用客户机、服务器模式、完成通讯管理、数据采集、数据存储、数据转发等关键任务;整个系统的应用级客户服务器与客户机通过( TCP/IP)网络连接,系统具有很强的扩展性,微机保护装置后台控制系统可以配置成从单节点到多个节点不同规模的网络,在厂站几级构成各工作站之间能共享信息的高速局域网络、在系统级构成不同地理跨度的广域网、远程诊断,远程维护系统!


监控主机屏的基本配置

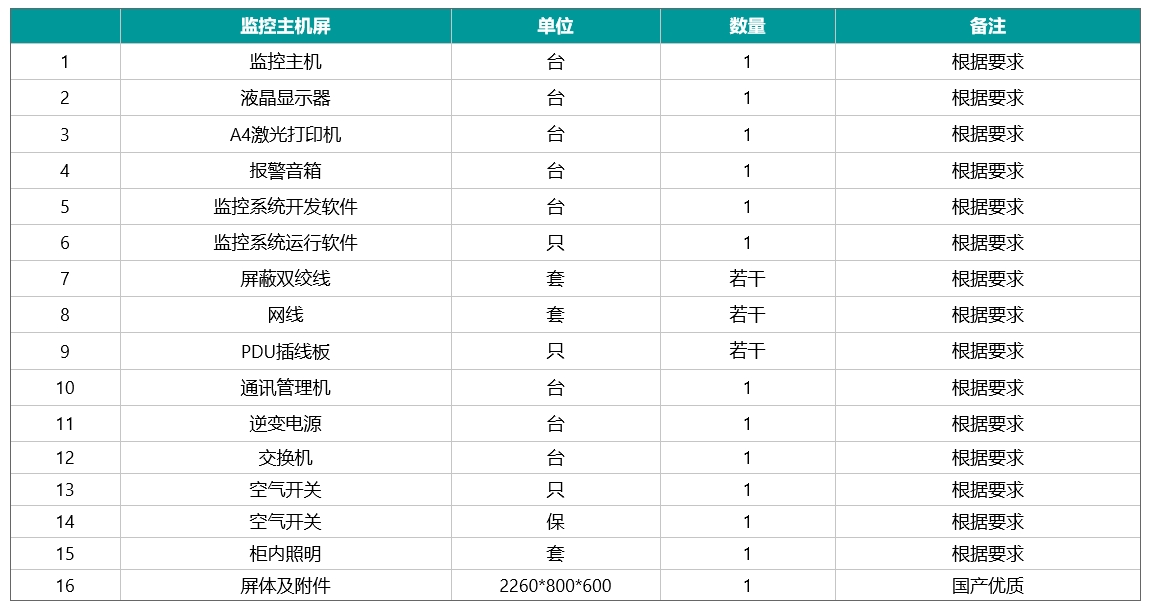

监控主机屏配置

后台监控主机屏的特点

   1、监控系统采用Windows、UNIX跨平台操作系统的应用软件设计和SQLSERVER、ORACLE等商业数据库应用设计,兼顾可靠性和方便性。

  2、系统支持IEC61850、IEC61970等技术标准;支持多种通信接口,实现系统通信灵活组网和信息交互以及互操作。

  3、 监控系统采用全组态和一体化管控技术设计方式,满足用户个性化项目需求。

  4、保护系统采用高性能32位多CPU结构、大容量存储,采用智能插件、可编程逻辑组态、软硬件滤波设计技术。

  5、系统采用四级权限控制、运行指导、微机防误操作和设备自诊断、故障预警和自恢复设计技术,提高电站的运行管理效率和安全管理水平,预防设备故障发生和事故扩大。

  6、监控系统人机界面采用图形化、三维动画、矢量图、全景数据信息显示,满足用户操作简单,使用方便的需求。

  7、 监控系统具有VQC电压无功调节功能,满足用户电压质量自动控制和经济运行的需要。

    8、系统采用按对象一体化、标准化以及冗余设计。方便与不同厂家的智能装置集成。

  9、 监控系统采用WEB技术、物联网技术,还可利用智能手机终端,实现变电站自动化系统的远程通信和信息化管理。
