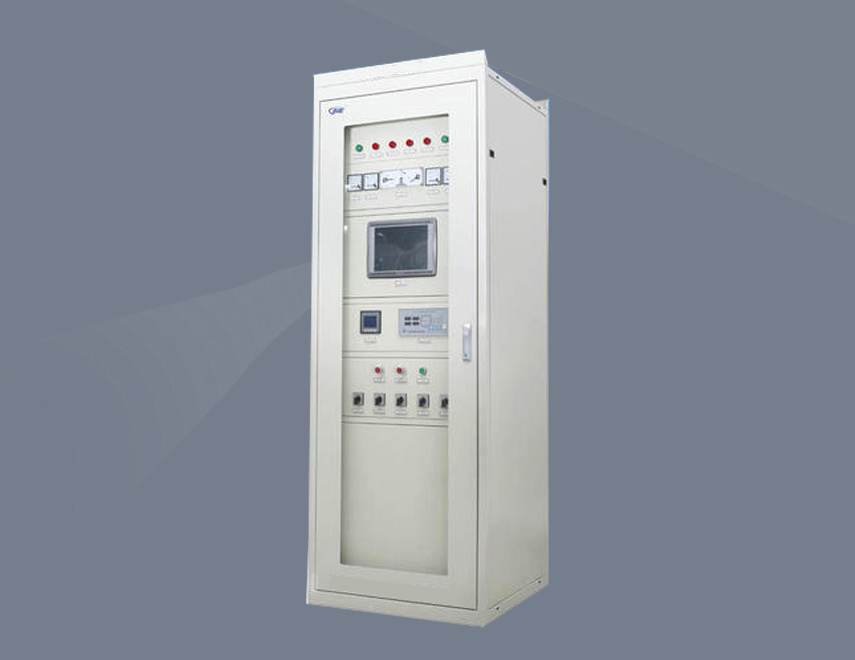

公用LCU屏的作用及功能

公用LCU屏的作用

     公用LCU屏主要对升压站及电站公用设备的运行状态，运行参数及测量值进行实时采集、工程量化，存入实时数据库，作为系统实时监视及实时监控计算和处理的依据。同时作为水电站、泵站计算机监控系统的子系统，接受站级计算机工作站的各种指令进行运算操作和数据传送，对升压站及电站公用设备进行各种操作、数据显示和参数设定

公用LCU屏的功能

①、控制功能

      a)、用于主变、线路断路器、隔离开关和接地开关的分/合操作

      b)、用于站用电系统断路器的分/合操作及0.4kV进线开关的分/合操作

      c)、用于公用辅机设备的起停控制

②、安全运行监视功能

      a)、状态监视和事件报警、事件顺序记录。

      b)、越复限检查和梯度越限检查和报警。

      c)、设备的状态监视变化趋势和参数显示。

      d)、系统事故或运行设备工作异常时，监控系统能自动输出音响报警

③、控制操作安全性功能

      a)、公用LCU接收到控制命令后，对该项操作闭锁条件进行检查，只有在符合闭锁条件时才允许操作。

      b)、当公用LCU在线自诊断到有关模件故障时，将自动禁止相应的控制功能。

      c)、公用LCU在接受上级控制命令时，将通过返送校核等步骤保证控制命令传送的正确性。

④、数据通信功能

      公用LCU的通信包括以下内容：

      a)、作为监控系统中的节点与主控级进行通信，通过PLC直接与以太网连接，向上位机发送数据采集和事件信息，接受其下行的控制命令并将执行结果回送主控级。

      b)、公用LCU通过以太网、串口通信服务器与直流系统保护、公用辅助控制系统通信。

⑤、数据采集与处理功能

      公用LCU能对主变、线路、所用电、直流电源系统及公用辅机系统的运行状态，运行参数及测量值进行实时采集、处理，并存入实时数据库，作为实时监视、告警、控制、制表，计算和处理的依据。数据采集的对象包括模拟量、开关量、温度量、电度量等。

a)、模拟量采集

      模拟量分为电气模拟量、非电气模拟量及温度量。

      电气模拟量采用交流采样的方式，定时采集CT、PT的电流、电压信号，计算得出电流、电压、功率、频率等相关数值。非电气模拟量和部分电气模拟量采用4-20mA模拟量采集方式实现，对模拟      量信号的处理包括回路断线检测、数字滤波、误差补偿、数据有效性合理性判断、标度换算、梯度计算、越复限判断及越限报警等。非电气模拟量输入采用WS系列隔离器，以保证较好的效果。

      模拟量经工程及格式化处理后存入实时数据库。

b)、开关量采集

      开关量包括事件顺序记录(SOE)开关量和普通开关量两种。开关量信号的处理包括光电隔离、硬件及软件滤波、基准时间补偿、数据有效性合理性判断、启动相关量处理功能(如启动事件顺序记录、事故报警、自动推出画面以及自动停机等)，最后经格式化处理后存入实时数据库。

      SOE开关量指事故、断路器分合及重要电气、保护的动作信号。监控系统采用快速扫查方式检测这些动作信号并以毫秒级的时间分辨率进行记录。

      普通开关量是指除SOE开关量以外的各类故障信号、报警信号、隔离开关位置、设备状态等。监控系统对普通开关量的采集为定时扫查方式。

c)、综合量采集

      综合量包括综合开关量和综合模拟量，是对上述采集的量进行四则逻辑运算得到的量，如母线状态，断路器，保护动作次数等。

⑥、自诊断功能

      公用LCU能在线和离线进行硬件和软件的诊断，在线诊断到故障后将立即报警，并自动进行冗余切换（如有冗余系统），相关闭锁控制等处理。
