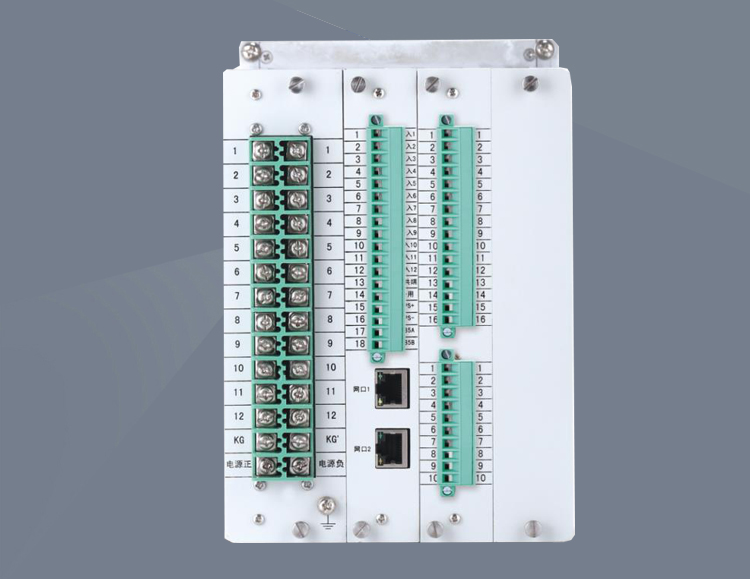

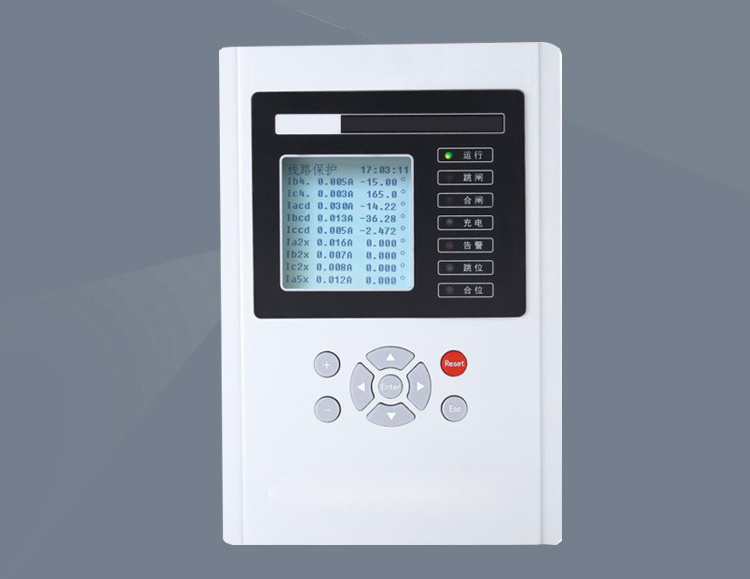

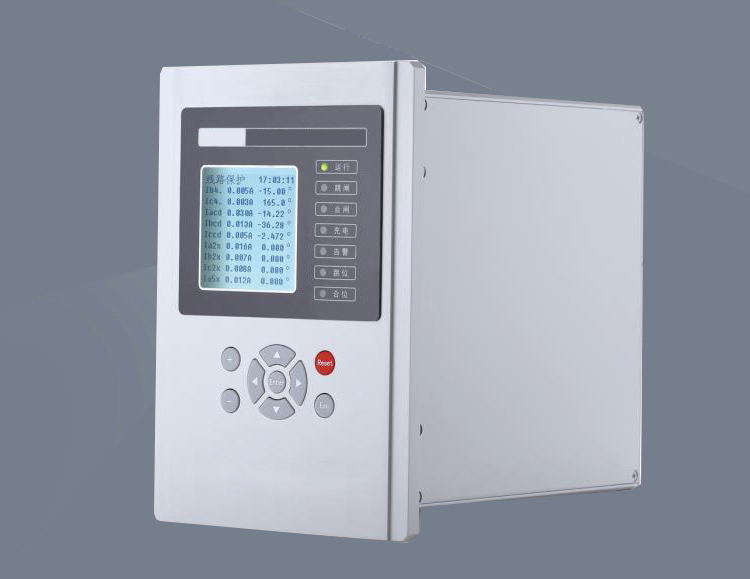

新能源箱变智能测控装置(三合一)

新能源光伏箱变智能保护测控装置是一款集保护、测控、通规约转换、光纤环网为一体的三合一智能测控装置,适用于35kV及以下电压等级的非直接接地系统或小电阻接地系统中新能源电站(风电场、光伏发电站等)中升压箱式变电站(双绕组或高压侧绕组和低压侧双分支绕组等)的智能保护及测控。装置含有保护、测控、计量、通信管理、环网交换机等多种功能,可组屏安装,也可在开关柜就地安装。



产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

风电/光伏箱变智能测控装置功能

低压侧两个绕组的完整保护功能:

      三段式过电流保护、过负荷保护、反时限过流保护、过电压保护、低电压保护、TV 断线检测告警,


高压侧绕组的完整保护功能:

      三段式过电流保护、过负荷保护、反时限过流保护、零序电流保护、零序反时限保护、过电压保护、低电压保护、TV 断线检测告警、


非电量保护

      重瓦斯、轻瓦斯、温度升高、温度过高、 油位低、油位高、压力释放、1 路备用非电量保护


风电/光伏箱变智能测控装置测控功能

箱变低压侧两组独立的测量点:

       IA、IB、IC、UAB、UBC、UCA、P、Q、F、COSΦ等模拟量遥测及有功电度、无功电度等


箱变高压侧独立的测量点:

      IA、IB、IC、UA、UB、UC、P、Q、F、COSΦ等模拟量遥测及有功电度、无功电度等

      6 路 4-20mA 输入 (后 3 路可配为 Pt100 输入)

      40 路遥信开入,开入电压 AC/DC220V 通用

      1 路信号出口

      8 路通用出口


风电/光伏箱变智能测控装置通信功能

     采用 IEC60870-5-103、IEC60870-5-104 和 Modbus

     通讯规约 IEC60870-5-103 订货须注明

    2 路以太网接口、11 路 485 接口

    光纤自愈以太环网功能

    10 路电流(5A 或 1A 可选)。

     9 路电压(100V/380V/690V)。

     40 路遥信开入。

     3 路 Pt100 信号和 3 路 4-20mA 直流量。

      最多三组遥控分/合 。

     事件 SOE 记录等。


风电/光伏箱变智能测控装置计量功能

      正反向有功电能、正反向无功电能。


风电/光伏箱变智能测控装置保护信息功能

     装置描述的远方查看。

     设备参数定值的远方查看。

     保护定值和区号的远方查看、修改功能。

     软压板状态的远方查看、遥控和就地投退功能。

     装置保护开入状态的远方查看。

     装置运行状态(包括保护动作元件的状态和自检报警信息等)的远方查看。

     远方对装置信号复归。

     故障录波上送功能。


风电/光伏箱变智能测控装置通信管理、环网交换机功能

      可以实现通信管理及环网功能,具体如下。

     规约转换

     可根据工程需要实现规约转换,并通过规约转换,实现站控层和间隔层之间的数据交换。采集各种微机保护、智能电能表、智能电子设备信息

     可以通过串口或网络方式与各种微机保护、智能电能表、智能电子设备通讯,接收它们上送的各种信息,如保护动作、SOE 等。实现与监控系统通信

     承担与当地监控计算机系统或保护信息子站系统通信任务。

     实现与远动装置(RTU)通信

     承担与远动装置(RTU)通信任务。

     各设备、装置通信状态检查和监视

     定时检查与其相连的保护、测控以及各种自动化装置通信状态,及时上报各类装置是否通信中断,保证变电站自动化系统可靠运行。

     支持多种通信规约

     转发信息的编辑与合成

     根据用户需要,可以将多个采集信息按照一定规则编辑、合成为一个信息,并将这些信息转发到后台计算机系统或远动装置(RTU)。这样既降低总信息量,又解决自动判断合理性问题,为用户提供安全的选择机制。
