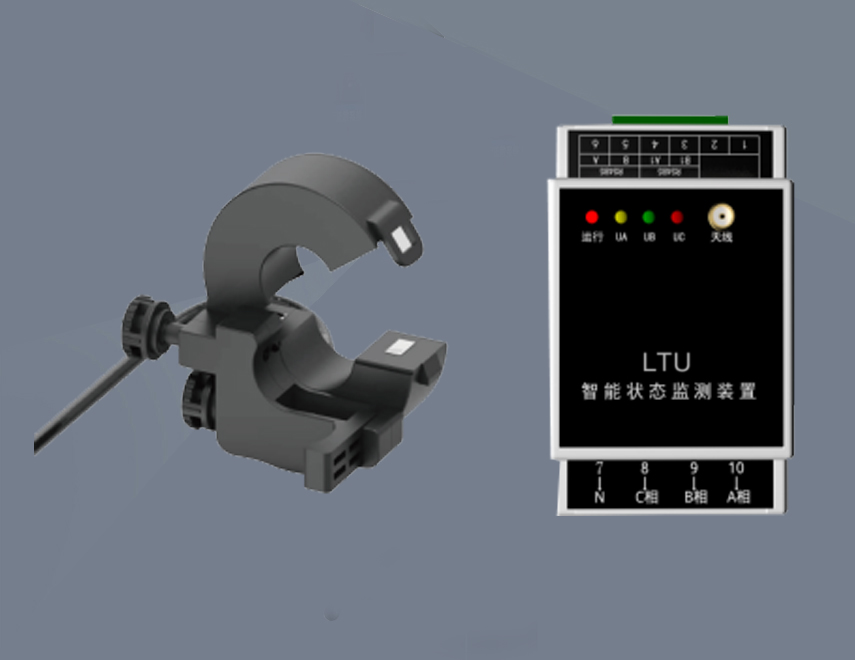

LTU低压分路监控终端

LTU低压分路监控终端产品特点

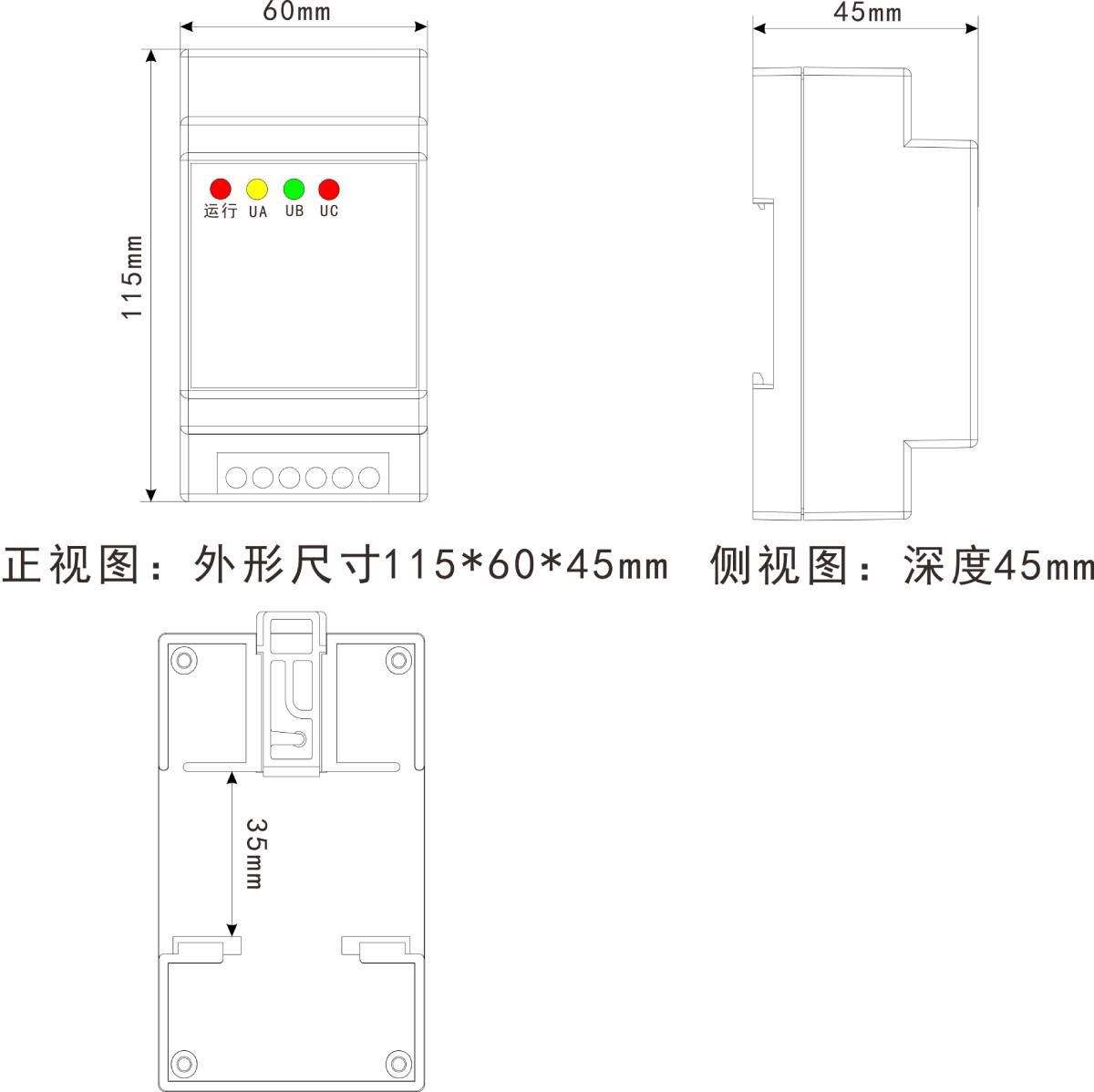

       支持不停电安装，装置结构采用导轨式安装，操作简单。

       主要采集三相电压、三相电流、有功、无功、视在功率及电缆的温度等遥测量。

       具备三相过压、欠压、缺相、停复电、三相过流、三相过载、短路故障等事件检测，事件发生后及时上报。

       具备故障检测和指示功能，主要包括三相短路、两相短路、接地、过流、失压故障检测与上报功能。

       采用LoRa 无线物联网通信技术、穿透性强, 方便现场灵活组网。

       可带2路本地RS485通讯，Modbus_RTU协议与DLT645-2007规约自适应

       采用超级电容作为后备电源，并集成于内部。当主电源故障时，超级电容能自动无缝投入，并应维持及上行通信模块正常工作至少3分钟，超级电容免维护时间≥8年。

LTU低压分路监控终端远程通讯

        本装置可提供串行异步半双工RS485通讯接口，采用标准Modbus_RTU通讯协议和DLT645-2007规约（自适应）,各种数据信息均可在通讯线路上传送，在一路总线上可以同时连接多达32个该装置，通讯连接应使用带有铜网的屏蔽双绞线，线径不小于0.75平方毫米。布线时通讯线应远离强电电缆或其它强电场环境，组网时推荐采用总线型网络的连接方式，不建议采用星形或其它连接方式。

LTU低压分路监控终端接线说明：

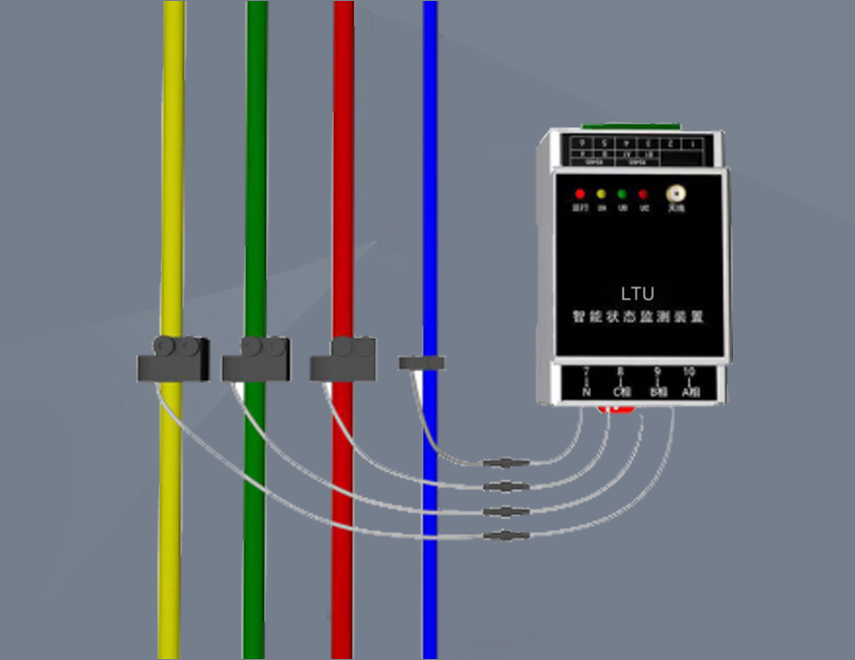

       当互感器分别通过穿刺针接入 A 相电压、B 相电压、C 相电压、零线卡板穿刺针接入中心线时，此时装置面板上UA、UB、UC、运行指示灯亮(表示以正常取到三相电压信号)，同时 A相、B 相、C 相穿刺互感器分别将电压、电流信号通过信号连接线传输给采集模块，装置通过LoRa无线或者RS485的通讯方式将测试数据传输至后台终端。
