开关柜局放在线监测系统

适用范围:开关柜局放在线监测系统主要用于监测开关柜绝缘情况、监测局部放电。

系统组成:系统由三合一局放监测传感器、局放采集主机、通讯设备、局放在线监测系统组成。

主要功能:三合一局放监测传感器采集的数据,实时上传到局放采集主机集中分析,在局放在线监测系统查看局部放电位置、放电频率,监测开关柜设备绝缘情况,辅助电工定点检修维护,增加电网的供电安全。

系统优点:开关柜局放在线监测系统,内置多个数据训练模型,局放传感器监测同时采用多种监测方法,保证监测结果准确性,设备抗干扰能力强,免维护周期长,可以带电施工,缩短施工周期。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

一、开关柜局放在线监测系统基本介绍

       开关柜内部设备多、零件繁多、绝缘距离小,内部高压设备有断路器、PY\CT\母排、电缆接头等,这些设备在运行中,受到电、热、机械和环境等因素的影响,绝缘介质会发生裂化现象。制造安装时金属表面有毛刺、触头接触不良等原因,会造成开关柜有局部放电,损坏电气设备,影响电网稳定。

      开关柜局放在线监测系统,采用包含超声波局放监测、暂态地电压局放监测、特高频局放监测三种功能于一体,提高了监测结果准确性,采集的数据实时在线分析,当监测到局部放电情况,局放在线监测系统立刻发出警报,并在屏幕上显示局放位置,协助电工定点维修,排出安全隐患。

      局部放电具有随机性、复杂性,这就要求设备采样率高,局放传感器内置的工业级微处理器,可同时处理复杂的局放信号,并过滤干扰信号。通过后台的数据分析,评估绝缘状态,确定缺陷的具体位置,为预防事故提供有力支持。


二、开关柜局放在线监测系统构成

      局放传感器:采集高压设备局放,实时监测设备绝缘情况,局放数据通过无线通讯,实时上传到局放采集主机。

      局放采集主机:对局放传感器的数据进行集中管理,实时分析每个传感器的局放数据,收集的数据通过RS485、LoRa、4G无线通讯上传到企业数据平台。

      通讯模块:一般指串口服务器、通讯管理机,把设备数据上传到网络,实现远程管理,多端查看。

      局放在线监测系统:主要用来处理局放数据,可以直接在触屏局放监测主机上查看,也可以在手机APP端和PC端上查看。


三、开关柜局放在线监测系统优点

      无线传输:无需额外布线,保持原有电器设备性能与结构不变,提升安全性得。系统稳定可靠:开关柜局放监测设备体积小巧,每个设备具备独特地址,确保数据传输的稳定性。出色的抗干扰能力:采用先进的天线门控技术,结合脉冲识别和特征谱图分析等多种抗噪手段,最大化减少干扰,显著提升信噪比。灵活的组网方式:积木式组网设计,允许一台监测主机连接多达64个无线局放传感器,适应各种复杂的网络环境。便捷的数据共享:与上级系统无缝对接,允许网内任何一台电脑进行数据查询,提高数据访问的便利性。通信高效畅通:采用470Mhz~510Mhz无线传频段,简化配对与组网流程,确保通信的高效与稳定。多种检测技术融合:结合UHF、AE、TEV等多种检测技术,精确捕捉特高频信号的时域特征,提升监测精度。局域网分布式监测:构建局域网分布式监测系统,实现所有传感器的同步数据采集,确保实时性,并通过比较传感器间信号,精确定位缺陷位置。


四、开关柜局放在线监测系统安装说明

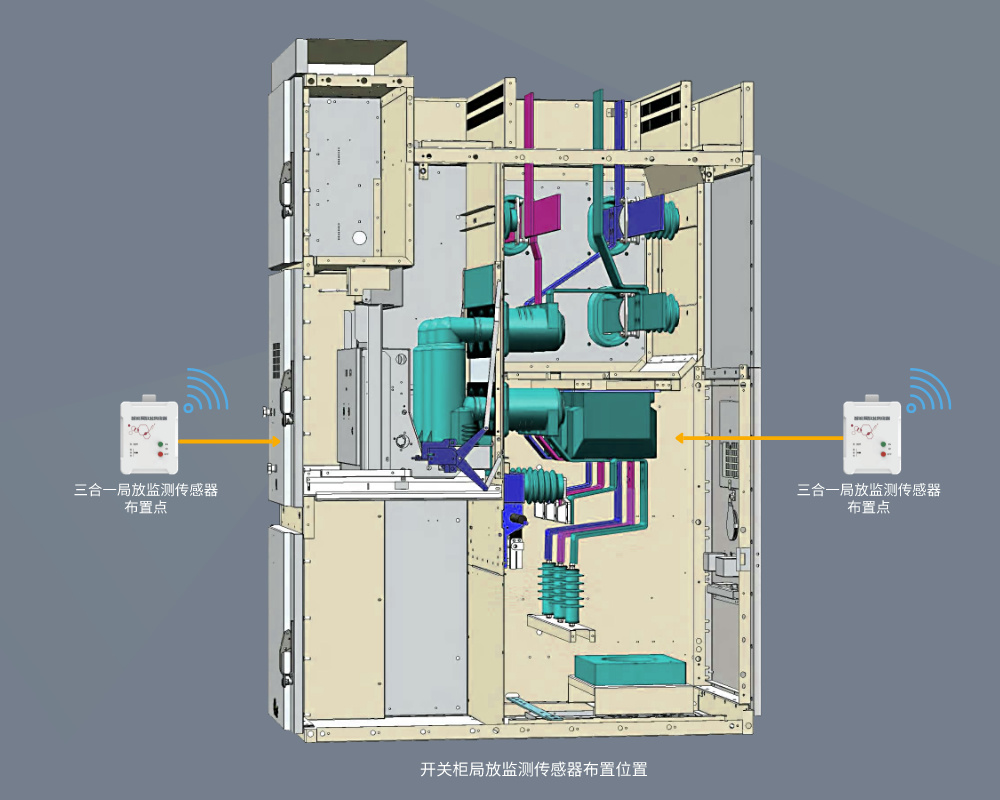

       所有设备的安装不改变现有结构,不影响现有性能,在每组开关柜外壳位置布置局放监测点,局放传感器通过磁吸方式安装。在内部线缆安装卡扣式局放传感器。布置多个监测点,提高监测结果的准确性,便于检修。局放采集主机通过轨道式安装,可安装在LCU屏柜内部,也可以安装在天花轨道上,一台局放采集主机可接入多个传感器,采用LoRa无线传输,组网方便。

开关柜局放在线监测系统技术指标

      主体尺寸:152mm*98mm*49mm外壳参数:PC阻燃塑料外壳安装方式:强磁吸附式安装开关机方式:物理按键工作温度:-30℃~70℃供电方式:锂电池供电(可选有线供电)使用寿命:3年(可选有线供电)采样周期:默认1小时,可设置通讯功能:(可视距离)≤300m,470Mhz~510Mhz平均等效高度:≥10mm噪声监测范围:40~80dB检测方式:特高频(UHF)、超声波(AE)、地电压波(TEV)。
