宁夏分布式光伏二次设备典型案例

一、项目背景

       宁夏作为国家新能源综合示范区，分布式光伏装机规模快速增长。截至2024年，青铜峡市分布式光伏装机占比达全市总发电容量的12.71%。但传统管理模式面临数据孤岛、实时监控缺失、安全风险高、源荷匹配效率低等痛点。为此，国网宁夏电力公司青铜峡供电公司创新打造“分布式光伏全景监控平台”，通过数据驱动实现智慧管控。

光伏电站接入系统方案需结合电网规划、分布式电源规划， 按照就近分散接入， 就地平衡消纳的原则进行设计。分布式电源接入配电网应遵循就地接入、就近消纳的原则， 应定期开展分布式电源接入配电网承载力评估及可开放容量计算， 不应向220kV及以上电网反送电， 110kV及以下各级变压器反向负载率不应超过80%。

二、项目规模与容量

       覆盖范围：分布式光伏用户。

       装机容量：单户平均容量约1000kW，总规模超11MW。

       储能配置：部分项目配套储能电站，增强调峰能力。

三、一次设备配置

       光伏组件与逆变器：

       采用高效单晶硅组件，转换效率≥22%；

       组串式逆变器支持MPPT多路追踪，适应复杂光照条件。

       并网结构：

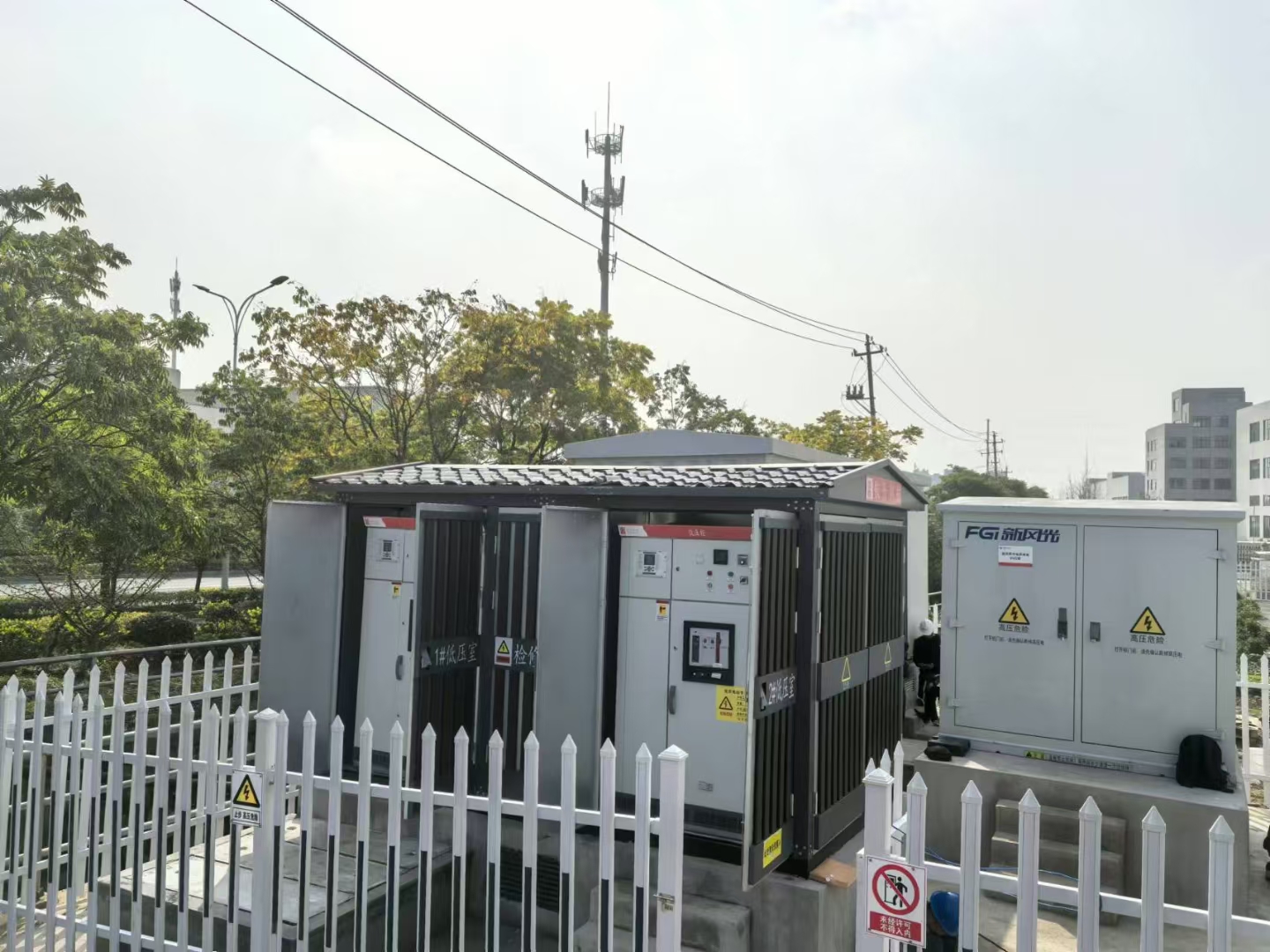

       10kV电压等级并网，通过环网柜、预制舱（含并网柜、计量柜、SVG柜）接入公共电网。

       线路工程：

       35kV双回路混合架设（架空213.12km+电缆20.58km），配套光纤差动保护装置。

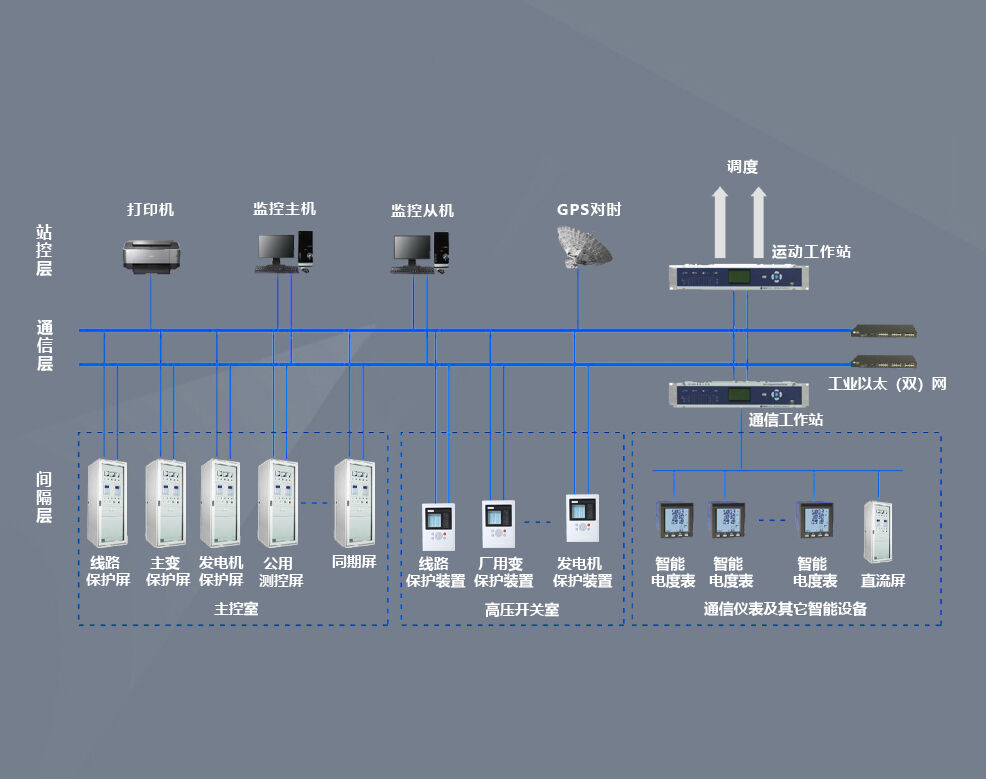

三、关键二次设备清单：

       10 千伏并网线路保护装置：升压变配置保护测控装置，以双向过流保护为主配置保护，具备上传设备遥信、遥测信息等功能。

       光功率预测系统： 项目光伏电站应能上报中期（0h～240h）、短期（0h～72h）和超短期（15min～4h）功率预测数据。

       防孤岛保护装置：     监测电压/频率异常，20ms内切断并网，保障人身安全

       电能质量监测装置：      实时分析谐波、电压波动，符合GB/T 29319标准

       远动通讯屏： 集成远动装置+GPS对时，支持IEC 104规约通过多合一5G融合终端设备上传调度中心 。

       纵向加密装置： 保障数据安全（南瑞NetKeeper2000），满足等保2.0要求。

       智能化运维系统：     远程监控平台（QTouch组态软件）实现逆变器发电量、设备状态、故障告警的实时可视化管理移动端推送预警信息，故障维修时间缩短80%。
