光伏调度自动化系统的并网流程

来源:智能电力网 时间:2023-11-07 16:28:59 发布信息

      光伏行业的兴起催生了很多的自动化厂家,笔者在做光伏项目中经常遇到一部分客户不知道整套调度自动化的并网解决流程,本文对部分地区调度自动化流程做一个简单的说明,欢迎大家补充说明。

      光伏调度系统自动化是指通过自动检测、调节和控制生产过程,实现系统和元件的自动安全保护,网络信息的自动传输,系统生产的自动调度,以及企业的自动化经济管理等一系列技术手段,以保证供电的电能质量(频率和电压),确保系统运行的安全可靠,并提高经济效益和管理效能。我国大部分光伏电站建在太阳能资源比较丰富、地区负荷较小、电网结构较薄弱的地区。单个并网点光伏发电接入容量很大,这给光伏发电并网运行带来了巨大挑战。但是借助自动化技术集成了多种技术手段的智能化管理系统,可以帮助光伏发电企业实现对发电系统的高效、稳定和安全运行。

    光伏项目在通过一次通电调试试验后,即逆变器通电、继保电气通电、高压柜通电、线路通电等设备验收完毕后。就开始走二次调度流程。二次安防方案指定以及防护方案,相应的安全评估报告。二次屏柜等设备现场验收,部分地区需要提供等保测评等方案。接着和供电联调对点,最终验收。

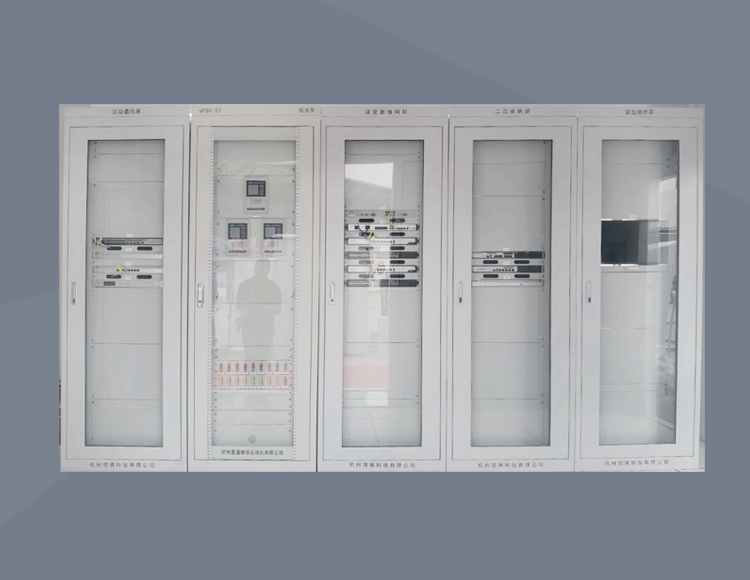

光伏二次屏柜


     光伏电站与传统电源不同,其输出功率具有波动性和间歇性。为了将所发的电能全部输入电网,使得光伏电站可以像常规发电站一样工作,必须通过光伏电站自动化系统与电网调度自动化系统有效衔接。这种衔接可以实现光伏电站的实时监测、功率控制、自动电压控制、安全稳定控制及信息申报等功能,以满足安全并网运行要求。将光伏发电功率纳入到电网的调度计划和实时运行调控中,是保证光伏接入和电网稳定经济运行的重要措施。同时,将光伏电站的运行状态和环境参数纳入到调度端光伏电站实时监测系统中,可以实现光伏电站监测、预测和控制功能的有机结合。这对于合理安排常规机组发电计划、解决电网峰谷调频问题、提高电网的消纳能力都有很大的作用。因此调度自动化系统为大规模光伏电站并网的安全提供有力的技术保障。


调度数据网并网流程


     光伏电站调度自动化技术是一种监视和控制光伏发电过程的业务系统和智能设备的技术总称。该技术由多个子系统组成,每个子系统完成一项或几项功能。主要包括光伏电站计算机监控系统、光功率预测系统、AGVAVC有无功功率控制系统、同步相量测量装置、电能量采集装置以及支撑业务系统通信的网络和安全防护设备等子系统。这些子系统共同构成了典型的光伏电站自动化系统结构,并提供必要的数据支持。
     光伏电站采用以太网组网或者RS485的方式,将计算机监控系统、有功无功控制系统和光功率预测系统等子系统进行通信。计算机监控系统能够自动采集、监视和处理电站逆变器、无功补偿等设备的有功、无功值以及断路器、开关位置状态等主要信息。光功率预测系统接收监控系统传送的有功值,实时气象采集装置传送的辐照度、温度等气象信息,以及数值天气预报传送的天气预报信息,可以实现光伏电站短期和超短期的功率预测,并为合理安排检修计划提供辅助分析决策手段。同时,同步相量测量系统 可以采集母线、主变压器和线路的电压、电流和开关量信号,为电网运行动态监视与分析应用提供动态信息来源。为确保电力二次系统信息传输安全,光伏电站通过电力调度数据网将上述必要信息上传至调度主站,实现与各级调度机构实时生产数据的传输和交换,以满足电网安全运行需要。
