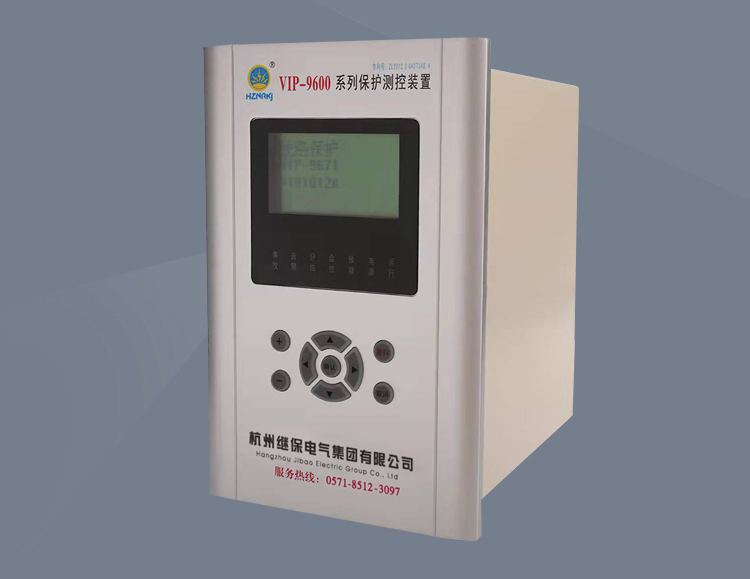

VIP-9689发电机转子接地保护装置


适用范围:VIP-9689发电机转子接地保护装置主要用于大容量的发电机转子的保护。与VIP-9698发电机差动保护,VIP-9688发电机后备保护构成完整的发电机保护

保护功能:发电机转子一点接地,发电机转子二点接地;

通讯方式:装置支持103通讯规约, MODBUS RTU规约。1路以太网口;一路 1路485口,1路B码对时口。


产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-9689发电机转子接地保护装置保护配置

        转子一点接地         (跳闸);

        转子两点接地        (告警/跳闸可选)


VIP-9689发电机转子接地保护装置整定菜单

VIP-9689发电机转子接地保护装置整定菜单


VIP-9689发电机转子接地保护装置工作原理

转子一点接地

      为反应励磁回路一点接地故障,采用乒乓式开关切换原理,通过求解两个不同的接地回路方程,实时计算转子接地电阻和接地位置。原理图见图1所示。

VIP-9689发电机转子接地保护装置原理图

      其中:S1、S2为由微机控制的电子开关,Rg为接地电阻,为接地点位置,E为励磁电压。4个降压电阻R,一个测量电阻R1。当S1闭合,S2断开时(状态1),在R1上测得电压为U1,S1断开,S2接通时(状态2)在R1上测得电压为U2。△U=U1-U2。接地电阻和接地位置计算公式图2:



   计算接地位置并记忆,是为判断转子两点接地作准备的。为防止保护误动及计算溢出,特设启动判据:E > 启动电压定值。


 技术指标

      ① 接地电阻高定值整定范围:1~50k,整定误差不超过5%;

      ② 接地电阻低定值整定范围:0.1~20k,整定误差不超过5%;

      ③ 接地电阻高定值延时整定范围:1.0~10s,整定误差不超过5%;

      ④ 接地电阻低定值延时整定范围:1.0~10s,整定误差不超过5%。



整定计算

① 接地电阻整定值取决于正常运行时转子回路的绝缘水平;

② 接地电阻高定值可整定为10k及以上延时(4~10s)动作于发信号;

③ 接地电阻高定值可整定为10k以下延时(1~4s)动作于发跳闸。


一点接地保护动作判据:

      ①.RLP01  转子一点接地-“告警/跳闸”;

      ②.接地电阻值≤一点接地定值(Rdz1);

      ③.励磁电压大于励磁电压启动值(Uqd);

      ④.延时时间≧一点接地延时(Tzd1);

满足以上条件,若投“跳闸”保护立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12)、6J(C13/C14),同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),面板事故灯亮;若投“告警”保护即驱动告警信号继电器12J(C2/C3)(直到手动复归,继电器才返回),面板告警灯亮。动作的逻辑框图如下图所示:

发电机转子一点接地保护逻辑

4.2 转子两点接地

      在一点接地保护动作发出信号后,投入两点接地保护,此时保护继续测量接地电阻和接地位置,此后若再发生励磁绕组另一点接地故障,则接地电阻和接地位置会发生变化,当其变化值超过整定值以及励磁电压大于启动定值时转子两点接地保护动作于停机。


两点接地动作判据:

      ①.RLP02  转子两点接地-“投”;

      ②.一点接地动作;

      ③.励磁电压大于启动电压;

      ④.接地位置系数和一点接地动作时的值进行比较,当变化值大于两点接地定值(adz2);

      ⑤.延时时间≧两点接地延时(Tzd2);

      满足以上条件,保护立即出口3J(C7/C8)、4J(C9/C10)、5J(C11/C12)、6J(C13/C14)同时驱动事故信号继电器11J(C1/C3)(直到手动复归,继电器才返回),面板事故灯亮。动作的逻辑框图如下图所示:

发电机转子两点接地保护逻辑图


VIP-9689发电机转子接地保护装置技术参数

VIP-9689发电机转子接地保护装置技术参数


VIP-9689发电机转子接地保护装置尺寸图
