变电站“五防”系统的工作原理、组成、倒闸操作

1.什么是变电站的五防

      所谓的“五防”是指防止电力系统倒闸操作中引起的五种误操作事故，为避免设备损坏和人员伤亡的情况，任何正常倒闸操作都必须经过五防系统的模拟预演和逻辑判断后方可进行操。

      即防止带负荷拉刀闸、防止带电合地刀或挂接地线、防止带地刀或挂接地线合断路器/刀闸、防止误入带电间隔。

2.五防系统的工作原理

      五防系统工作原理是倒闸操作时先在防误主机上模拟预演操作，防误主机根据预先储存的防误闭锁逻辑库及当前设备位置状态，对每一项模拟操作进行闭锁逻辑判断，将正确的模拟操作内容生成实际操作程序传输给电脑钥匙，运行人员按照电脑钥匙显示的操作内容，依次打开相应的编码锁对设备进行操作。以上全部操作结束后，通过电脑钥匙的回传，从而使设备状态与现场的设备状态保持一致；对于那些地线、网门等无实际位置的设备，也要过电脑钥匙回传来保证状态的一致。

3.五防工作系统的组成

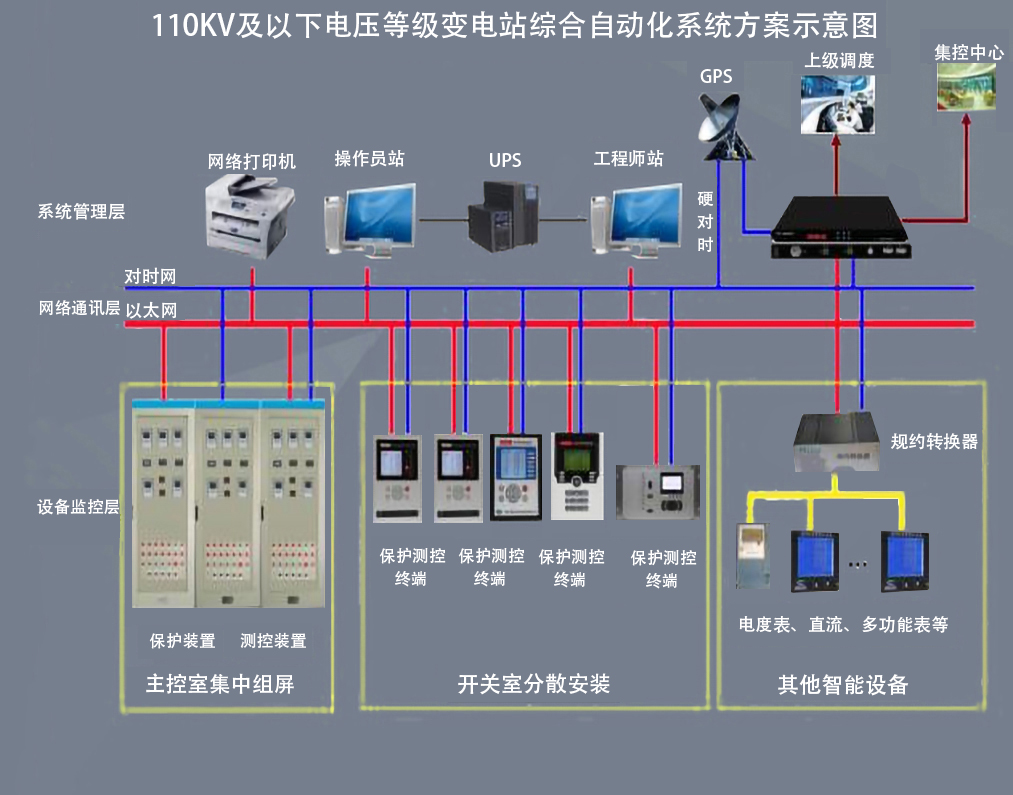

      变电站五防系统由三层防误结构组成分别是：

      1、站控层防误(监控五防)，目前变电站常用的五防监控系统都属于此类；

      2、间隔层防误(间隔五防)，部分地区的变电站另外增加了这种防误模式；

      3、设备单元电气闭锁，常见的一次设备很多自身都具备五防功能；图片

4.五防系统倒闸操作过程

      当需要倒闸操作时，值班负责人指定操作人后，操作人填写好操作票后进行自审后交由监护人对操作票进行初审，值班负责人复审，签字确认后，操作人、监护人模拟操作预演，通过五防系统核对变电站一次主接线图和每一个设备的操作规则，如正确无误模拟完毕后将操作票下传到电脑钥匙。

      当运行人员对任何一个设备进行遥控操作，监控系统向五防系统发遥控命令。五防系统根据预先编写好的操作票判断：如果操作步骤与操作票步骤一致，五防系统向监控系统发遥控运行命令，允许操作。并通过电脑钥匙回传设备状态；如果操作步骤与操作票不一致，五防系统想监控系统发遥控禁止命令，拒绝操作。

      当工作站或者网络出现问题时，运行人员可将下载有正确操作票的电脑钥匙拿到现场，对开关、刀闸、地刀、网门等进行操作。
