GIS局放在线监测系统

适用范围:GIS(气体绝缘金属封闭开关),主要安装在GIS设备金属外壳、就地控制柜位置。

系统组成:GIS局放在线监测系统,主要有局放传感器、局放采集主机、通讯模块、局放在线监测系统组成。

主要功能:GIS局放在线监测系统,采用GIS特高频局放传感器,监测设备绝缘情况。设备有RS485有线、LoRa无线通讯方式,采集的数据实时上传到局放采集主机。

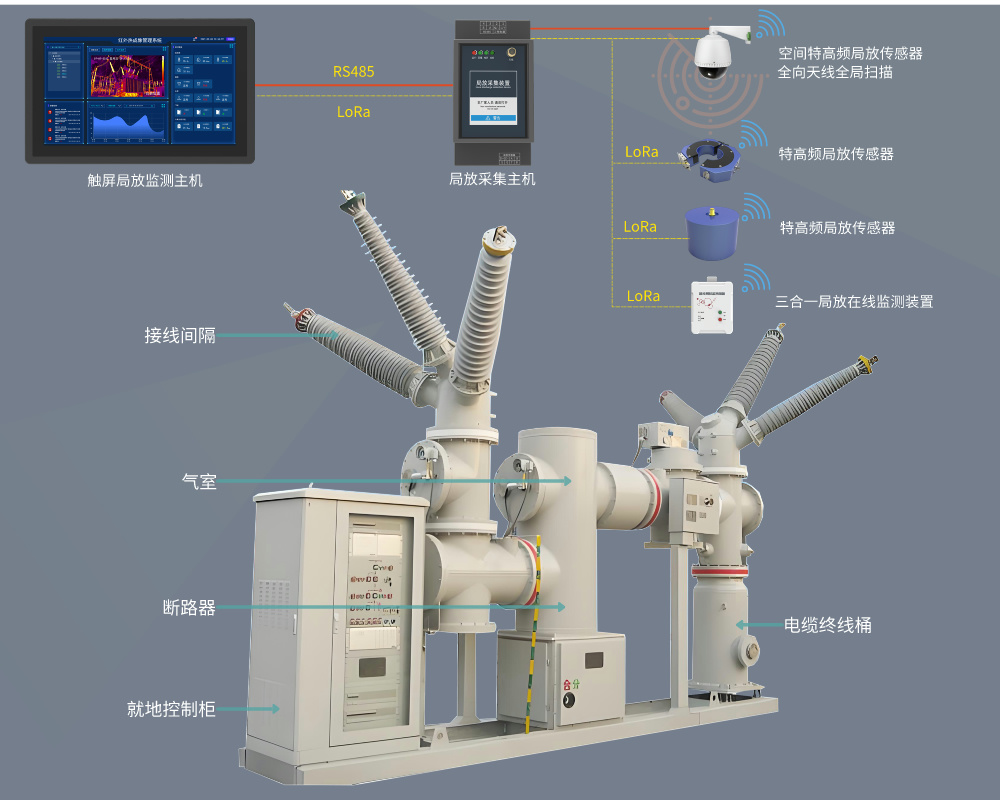

方案配置:GIS局放在线监测系统=外置式特高频局放传感器+局放采集主机+局放综合监测主机+GIS局放监测软件

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

GIS局放在线监测系统产品基本介绍:

      GIS全称气体绝缘金属封闭开关,是英文gasinsulatedsubstation的简称,通常运用在35KV以上的电压设备,采用GIS设备作为开关设备。GIS设备在生产、运输以及安装设备的过程中难免出现工艺和清洁上的缺陷和差错,这些缺陷会影响GIS设备的可靠性,只能在设备运行中通过监测发现问题,在电场作用下容易出现局部放电,可能导致GIS设备的绝缘损坏。如果巡检不及时,会危害电站其他设备的安全,造成停电,而人工巡检效率低,监测工作很被动。

      输电电站环境通常比较恶劣,高电压、高电流、高磁场、雨雪冰雹天气也有一定危害,这对局放监测设备有较高的要求。局放监测装置,采用特高频监测技术,在GIS设备附近区域安装空间特高频局放传感器,实现远距离全局监测,也可以在高压设备外壳位置捆绑      安装局放传感器,实时监测高压设备的绝缘状态。局放采集传感器采用锂电池供电,内置工业级高采用微处理器,自耗电量低,续航时间可达6年,免维护周期长。

      GIS局放在线监测系统,抗干扰能力强,适合长期工作。采集的数据,实时上传到局放采集器,经过分析和处理后,可在独立在局放监测主机显示屏上查看,当GIS设备产生局放时,局放监测主机界面会单独显示,每个设备有独立的地址,数据不会串码,组网配置灵活。

GIS局放在线监测系统

GIS局放在线监测系统系统组成详细介绍:

      GIS局放传感器:采集GIS高压设备局放,实时监测设备绝缘情况,局放数据通过无线通讯,实时上传到局放采集主机。

      GIS局放采集主机:对局放传感器的数据进行集中管理,实时分析每个传感器的局放数据,收集的数据通过RS485、LoRa、4G无线通讯上传到企业数据平台。

      通讯模块:一般指串口服务器、通讯管理机,把设备数据上传到网络,实现远程管理,多端查看。

      GIS局放在线监测系统:主要用来处理局放数据,可以直接在触屏局放监测主机上查看,也可以在手机APP端和PC端上查看。GIS局放在线监测系统,远程监测好诊断,十万余条故障诊断样本,精准判断和分析,直接给出局放故障诊断结果,直接给出检修计划。


GIS局放在线监测系统功能详细介绍:

      1、局放采集:GIS设备在110KV、220KV的输电站上应用广泛,设备内部是封闭空间,设备长时间运行难免会产生有缺陷,如果处理不及时,出现局放击穿事故对电站损失重大。在GIS设备外壳布置监测点,实时采集局部放电,数据上传到局放采集主机,集中分析管理。GIS设备监测通常采用特高频(UHF)监测,一种基于电磁波空间定位技术,局部放电会产生异常高频率电磁波,通过传感器全向感应天线,检测局放泄露的高频电磁波信号。检测频带:300MHz~3000MHz范围内。


GIS设备局部放电的产生原因介绍:

      导体表面有毛刺或较尖的棱角;

      GIS腔体中的SF6气体含有自由金属颗粒,积累电荷;

      绝缘件内部不够光滑并且附带有尘埃杂质,导致绝缘子表面劣化;

      壳体内表面焊缝不平整、毛糙;

      导体安装过程中摩擦造成的尖锐毛刺,造成电场畸变;

      开关触头在工作中出线氧化接触面电阻增大;

      传导部分、浮动部件接触不良有间隙;

      运输安装过程中个磕碰,引起内部浮动结构碰撞,积累电荷;

      2、局放显示:局放采集主机收集到的局放传感器数据,经过集中处理后,通过RS485传输到无线触屏局放监测主机,显示屏集中显示每个局放采集器的采集数据、名称、电池电量、传感器地址、在线离线等信息。当检测的数据值超过设定的值,会形成报警事件存储在告警界面,供巡检人员查看异常情况。

      3、数据传输:局放采集主机可同时接入多只无线局放传感器,集中处理的数据可通过RS485、以太网、LoRa通讯方式,把数据上传到企业网络数据平台,不同的数据传输方式需要的数据接收设备不同,根据需求和现场情况灵活选择最优方案。

      4、远程监视:可在无线触屏局放主机上查看,局放在线检测系统也可以单独安装在PC主机、手机APP上,局放监测云平台可以让数据实现多端查看,设备组网和数据交换更加方便。

GIS局放在线监测装置

GIS局放在线监测系统设备安装及说明:

      特高频局放传感器:局放采集器采用捆绑式安装,通常安装在GIS设备金属外壳表面、就地控制柜表面,多点位同时监测保证数据准确性,局放采集器采用无线LoRa传输方式,传输距离在300米左右,每个设备有单独的地址,组网配对方便。

      局放采集主机:通常采用轨道式安装,可固定在LCU屏柜内部,方便集中式管理。主机可同时接入64只无线局放传感器,集中处理的数据可通过RS485、以太网、LoRa通讯方式把数据上传到企业网络数据平台,设备采用标准的MODBUS-RTU规约(可定制),方便与不同设备兼容。

      触屏局放监测主机:一个GIS局放在线监测系统主机可同时监测多只局放传感器,主机采用嵌入式安装,内嵌到LCU屏柜或者其他弱电柜中,安装前需要根据设备安装图纸,预留合适的孔位,安装位置需要有良好的散热。主机自带2路RS485接口,1路与主站通讯,1路与下端设备通讯,可选配4G功能,直接将数据传输到网络平台。
