VIP-9000水电站计算机自动化监控系统

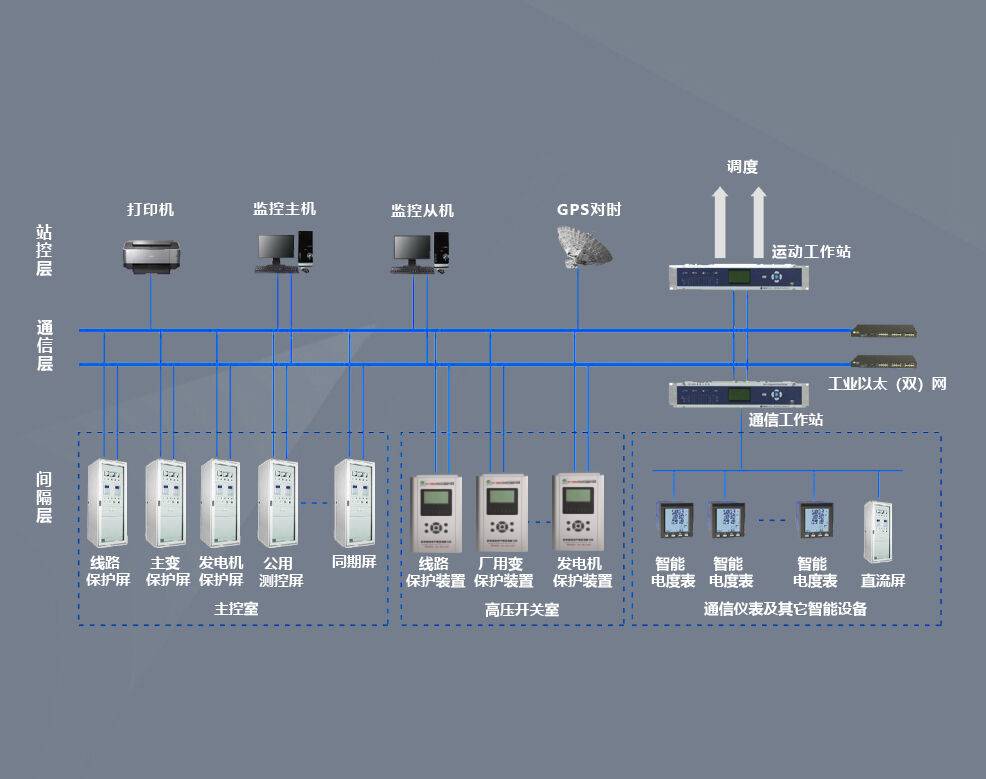

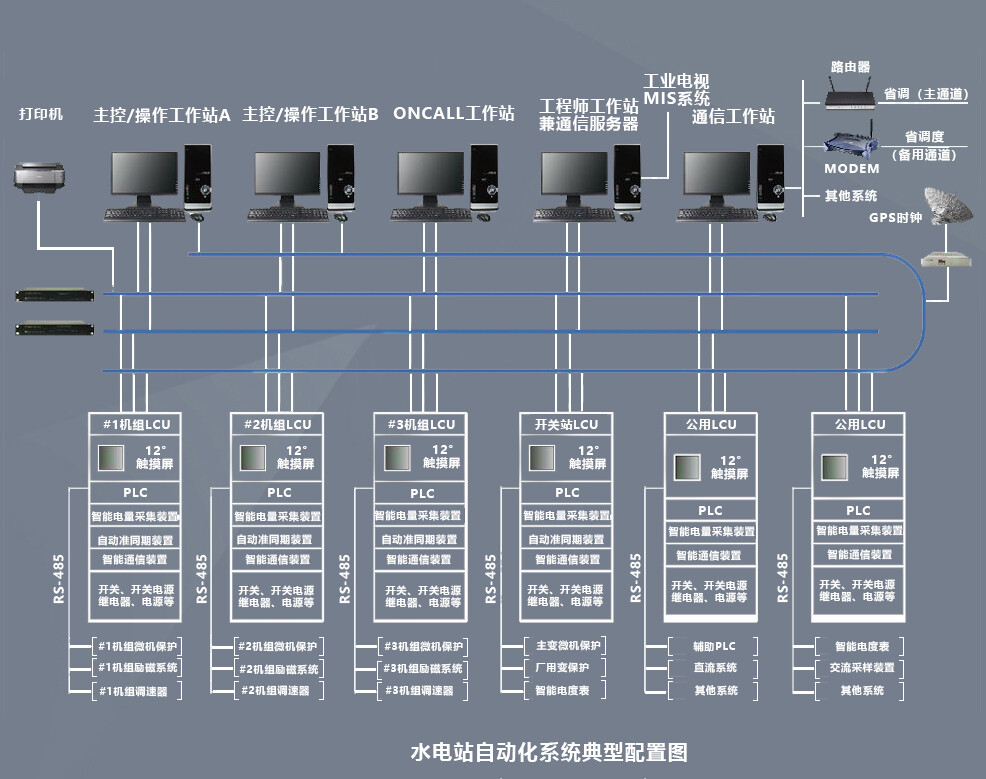

VIP-9000水电站自动化监控系统简介

    VIP-9000水电站自动化监控系统可实现对水力发电厂的自动化监控管理，支持相关设备管理、过程控制、现场监控、自动发电控制 (AGC)自动电压控制 (AVC)、相关保护系统及厂用电系统监控，提供实用的人机界面支持和强大的扩展性、安全性保障，系统的开放性可确保其方便可靠地与MIS系统、EMS系统及上级调度系统通讯。

VIP-9000水电站计算机监控系统监视功能

    1.数据采集与监视:站内主接线图显示;继电保护投退及定值显示;开入量状态显示、模拟量实时显示、数字量实时显示、波形图显示等。

    2.电度量的采集:正有功电度、正无功电度;反有功电度、反无功电度等;

    3.遥测量的采集:所采集的电气量及计算合成的电气量均可显示。

    4.遥控量的采集:站内所有断路器，预告信号的复归，接收调度系统对时命令，并可远方修改保护定值，具有远方、就地操作功能及远方与就地操作相互闭锁功能;接收GPS系统对时命令

    5.遥信量的采集:所有采集的遥信量均可显示事故信号和预报信号:各电压等级线路主保护动作信号和重合闸动作信号、自动化系统遥控电源消失信号、PT断线和切换信号、直流系统接地，母线电压过高，过低等

    6.运行记录：各种系统事故记录、各种系统异常记录、系统正常巡视记录、遥控操作记录等。

    7.人机联系人工随机调出画面及启动报表打印、非实时遥测遥信信号的人工置入;遥测闭锁与解锁、对遥测、遥信量事项进行抑制告警或恢复告警操作;生成、修改各种报表及画面;生成、修改系统参数数据库、在线画面拷贝;具有多个窗口显示功能，具备区域放大、缩小功能以及漫游功能;事项打印、保护定值的显示、修改，定值区的切换；保护功能的投退、保护信号复归、语音报警等

    8.变电站综合管理：系统采用灵活方便的中文(英文也可)企业版，可实现发电站设备运行管理、调度日志管理、操作票管理等各项管理功能，并可根据用户要求进行功能扩充及定制。

    9.远程维护功能：可查看保护动作事件、可查看可查看遥测遥信量、保护定值并进行修改可查看保护自检信息、可进行远方信号复归

VIP-9000水电站计算机监控系统日常管理功能

    1)日常监控任务:主接线图实时显示回路数据、潮流图、电压棒图、实时趋势曲线表达;

    2)报警:声音/语音、自动弹画面、自动打印、自动数据存储;

    3)涉及“越限报警、变位报警、SOE、事故”

    4)操作人员管理:操作人员注册、权限分配、操作记录:

    5)数据统计:历史曲线(P\Q)、历史数据查询、发电统计;

    6)数据转发功能、监控通道通讯监控;

    7)系统容错功能:双前置、双服务、双通道;

    8)其它功能界面:

    9)数据库为SQL外部数据库，可按客户要求设定数据存储时间。

VIP-9000水电站计算机监控系统监控内容

    1、监控系统的工程管理:含工程文件组织、工程开发组织、工程的备份、在线维护、工程文档参考。

    2、实时数据库与变量点定义:实时数据库组织的一般原则、回路及回路定义、点的赋值。

    3、作图工具与动画连接:窗口画面的概述、画面图形元素、常用画面组织工具、动画连接、窗口控件、窗口作图。

    4、后台语言与系统函数:后台语言的使用、系统函数的使用

    5、网络节点配置:节点的分类、构成、画面组织节点间的通讯、参数配置、双网络容错等

    6、报警与报警处理:报警分类、处理过程;遥信变位、SOE、开关动作报警及其配置:报警确认、报警推画面的配置方法、声音报警及其配置、报警限值管理等。

    7、遥控/遥调操作及其配置:遥控/遥调的一般过程、遥控闭锁、遥控/遥调的本地、远方控制;遥控/遥调界面及其调用方法。

    8、遥设与定值管理:定值的模型、召唤、设置、定值库管理、定值管理界面及其调用方法。

    9、电能量广播冻结过程及处理:电度量的表示、转换方法、采集过程及历史数据库保存。

    10、遥信量处理与信号复归:遥信量的表达方法软遥信点的赋值方法、事故总信号与预告总信号处理方法:双点遥信的处理方法、信号复归过程。

    11、规约驱动程序及其配置:数据采集、数据转发和模拟盘驱动的有关概念、支持的通讯规约及其配置;通讯规约驱动程序的开发。

    12、定时控制:批量定时设置控制

    13、实时数据库与实时信息浏览:实时数据库的转储、实时数据表、遥测数据分类查询实时浏览;电能数据分类实时浏览、遥信状态实时查询浏览、数据实时趋势曲线浏览、数据XY实时曲线浏览、数据棒图/饼图实时浏览等。

    14、历史数据库与历史信息浏览:历史数据库的组织、历史数据表、历史数据查询与浏览、系统操作记录查询、SOE查询、历史遥信变位及历史开关动作查询、历史遥测数据查询其他历史查询、历史曲线查询。

    15、档案数据库与用户数据库管理:档案数据库的使用、用户数据库与接口、访问用户数据库的后台语言实现。

    16、报表函数:系统报表函数的使用

    17、管理工具:规约库管理工具、用户管理工具模板库管理一般方法;回路模板库管理、标准窗口管理及其引用方法

    18、图库及图库管理工具:设备图库管理系统概观及功能、设备图库管理系统的使用方法。

    19、系统工具使用说明:路径设置工具、系统自动登陆工具、数据库维护工具

    20、控件使用详解:通用控件的具体使用方法、变量浏览控件、数据源报表控件;组合框、列表框控件、表格控件;其他通用控件

    21、报表生成器的使用:报表生成器的具体使用方法。

VIP-9000水电站计算机监控系统特点

   1、微机监控系统采用国际上流行的先进的、标准版本的工业软件，为模块化结构、开放性好、可靠成熟、方便适用;用户能对软件系统进行安装和生成

   2、站控层工作站采用成熟的、开放的多任务操作系统它包括操作系统、编译系统、诊断系统以及各种软件维护、开发工具等。编译系统易于与系统支撑福软件和应用软件接口，支持多种编程语言。间隔/采用符合工业标准的实时操作系统。

   3、操作系统能防止数据文件丢失或损坏，支持系统生成及用户程序装入，支持虚拟存储，能有效管理种外部设备。

   4、支撑软件主要包括数据库软件和系统组态软件。据库软件具有特性:实时性、可维护性、可恢复并发操作、一致性、分布性、方便性、安全性开放性等，允许买方利用数据库进行二次开发。

   5、系统组态软件用于画面编程，数据生成。满足系统各项功能的要求，为用户提供交互式的、面向对象的方便灵活的、易于掌握的、多样化的组态工具并提供一些类似宏命令的编程手段和多种实用函数，以便扩展组态软件的功能。用户能很方便的对图形、曲线、报表、报文进行在线生成、修改。

   6、通信接口软件:微机监控系统有较多的通信接口驱动软件，主要是:与微机保护装置的通信接口软件;与各级调度中心的通信接口软件;与电能计量米统的通信接口软件;与安全自动装置的通信接口软件;与智能直流系统的通信接口软件;

   7、微机监控系统与智能设备的通信规约执行国标、行标及IEC标准。可完成各种通信规约的转换，使微机监控系统正确接收和发送数据。远

主要技术指标

    1、系统响应时间:操作员发出控制命令到微机输出动作时间小于1秒，各设备发生变化到操作员画面显示出信息时间小于1秒;

    2、重要遥测量更新时间:≤3s;遥信变位到主站时间≤lS。事件顺序记录站内事件分辨率:8ms遥控命令选择，指行或撤销传输时间:≤1s;遥控命令传输时间:≤2s。

    3、系统可用率=99.98%控制操作正确率=100%;遥控动作成功率=100%。

    4、各工作站的CPU平均负荷率:正常时 (任意30min内)≤30%:电力系统故障(10s内)50%;

    5、GPS对时精度≤lms;

    6、全系统实时数据扫描周期3~6秒;

    7、画面自动刷新周期3~8秒。

    8、双机自动切换时间 0秒 切换时不会丢失数据
