WLP-3120L灯杆漏电安全监测器

一、路灯杆电缆漏电监测器产品概述

        叁仟智慧的WLP-3120L系列灯杆电缆漏电监测器具有电缆漏电（剩余电流）监测功能，可选NB-IoT、RS485两种通信方式，支持漏电流超限主动告警。该监测器适用于道路照明灯杆安装，通过适量安装，以及搭配使用叁仟智慧照明管理平台软件，可实现电缆漏电点精确判断到两根电缆之间，该产品适用于接地系统为TT系统和TN-S系统的电缆线路。

二、路灯杆电缆漏电监测器产品功能

1、支持1路电缆漏电流采集；

2、支持漏电流告警阈值可配置；

3、支持NB-IoT / RS485通信。

三、路灯杆电缆漏电监测器安装原理图

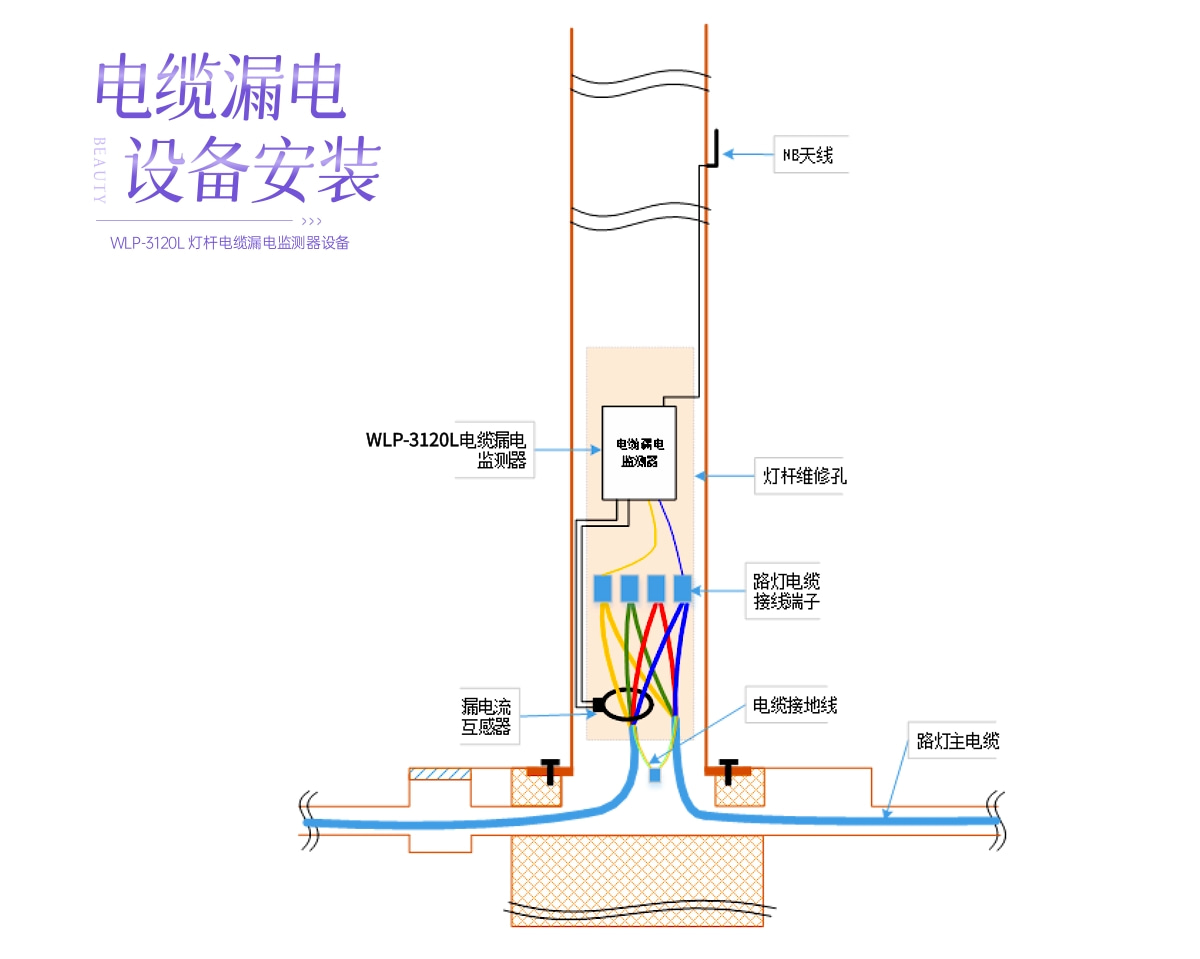

      WLP-3120L系列漏电监测器安装在灯杆维修孔内，安装示意图如下图：

WLP-3120L灯杆漏电安全监测器技术参数：

电源：85 ~ 265V AC 功耗＜2W

漏电流采集：1路，范围：AC 0 ~ 50A，精度：±1％

通信方式：NB-IoT（WLP-3120L-NB）、RS485（WLP-3120L-485）

工作温度：-40℃ ~ 85℃

工作湿度：≤95%RH（25℃）

外观尺寸：150mm×60mm×37mm

WLP-3120L灯杆漏电安全监测器尺寸图纸：

      灯杆漏电安全监测器安装在灯杆维修孔内，外形尺寸示意图如下
