美式、欧式、华式箱变的保护测控配置比较

      目前，市场上机组的35kV箱变主要分为3种：美式箱变、欧式箱变、华式箱变。箱变的保护是按照箱变一次设备的型式进行配置，下文进行具体的介绍。

1、美式箱变保护配置方案

      美式箱变是一种集高、低压设备于一体的箱变，这类变压器将变压器器身、高压负荷开关、熔断器、分接开关等设备组合起来，并且都置于油箱内。

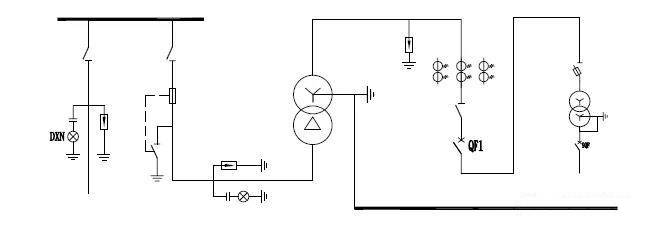

图1：美式箱变一次系统图

      美式箱变高压侧采用熔断器保护，作为变压器短路和过载保护；低压侧采用塑壳自动空气断路器保护，具有过载长延时保护、短路保护、接地故障保护等。

      变压器本体通过配置压力释放阀、油温计以及温控器来实现变压器的非电量保护功能。

2、欧式箱变保护配置方案

      欧式箱变高压侧的型式：一种是采用负荷开关加限流熔断器，另一种是采用断路器设备；其低压侧采用负荷开关加限流熔断器；欧式箱变的变压器一般采用干式变压器。下图为欧式箱变高压侧配置负荷开关加熔断器的型式。

图2：欧式箱变一次系统图

      欧式箱变高压侧配置负荷开关加熔断器的型式时，其高低压侧保护功能同美式箱变，当其高压侧采用断路器保护时，其保护功能应包含过流速断保护、过电流保护、过负荷保护、单相接地短路保护；高低压侧保护功能和美式箱变基本一样；因欧变采用干式变压器，故非电量保护相较美变和华变更简单，只需要超温跳闸保护功能。

3、华式箱变保护配置方案

      华式箱变的高压侧和美变配置不同，华变高压配电室主要包括空气绝缘环网柜，内含隔离开关、真空断路器、电流互感器、氧化锌避雷器、电缆头、接地开关、带电显示装置等；低压侧配置和美变、欧变的一致；变压器在实际工程项目中基本都采用油变。

图3：华式箱变一次系统图

      根据一次设备的配置，华变的电量保护功能包括：过流速断保护、过电流保护、过负荷保护、单相接地短路保护；非电量保护功能包括：变压器重瓦斯、变压器轻瓦斯、变压器油位、油温。

4、测控装置配置

      三种箱变均可以利用风机的监控模块进行信号上传到风机监控系统，但非电量信号无法上传；也可配置专门的箱变监控装置，将开关和变压器的非电量信号通过监控装置上传到升压站监控系统，目前机组箱变都配置保护测控一体化装置，相较于利用风机监控模块的方式节省了电缆。

5、总结

      从上文的比较可知，美变的保护功能比较简单，电量保护主要依靠熔断器，非电量保护主要依靠压力释放阀和温控器，没有专门的保护装置；欧变高压侧采用负荷开关加熔断器的型式时和美变的。
