无线测温系统在工业厂房配统中的应用

无线测温系统应用概述

    变电站母线、电缆、断路器等运行设备由于长期工作在高电压、大电流环境条件下，对各设备温度的监测维护是保证电网可靠工作必要的环节。尤其是高压开关柜、组合电器等封闭式运行设备，自身散热条件较差，而且依靠人工定期测温的方法很难完成对柜内设备温度的直接测量和在线监测。由于缺乏行之有效的设备温度在线监测预警系统，近年来关于变电站内设备运行温度过高造成的火灾事故时有报道，严重影响电网供电可靠性，同时也给电力企业造成了较大的经济损失。

    稳定、可靠的电力系统，是企业发展的重要保障， 因此，稳定的无线测温系统，采用合理且数据可靠的温度检测技术对互感器、母线、电缆及动作开关触头等易发热部位进行温度实时在线监控，及时发现设备运行温度异常隐患并实现异常告警，对于保证变电站设备可靠运行具有十分重要的意义。

无线测温系统在厂房中的配置方案

    根据技术要求，无线测温系统须在对产业基地中配电室内的进线柜、馈电柜等低压柜进行安全温度监测。现场柜体数量比较多，分布散，采用无线测温装置可以实现组网。在满足项目方案要求的情况下，对于设备的性能指标也有一定的要求，具体要求如下：

    1、供电方式：无线测温装置采用感应取电，免维护周期长，减少了后期维护成本。

    2、测温范围：-50℃~+125℃，满足不同环境的监测要求。

    3、组网要求：分区域组网，每七面低压柜共用一个主机，无线测温主机采用10寸触摸屏就地集中显示，方便分区观察。

    4、点位要求：低压馈电柜每路主线路和支线路都需要布置测温点，其中支路也要布置3个测温点。

    5、使用寿命：不小于10年，测量精度为±1℃，采用无源无线测温技术，CT感应取电无需担心后期更换电池成本，设备寿命几乎与配电柜体同寿命。

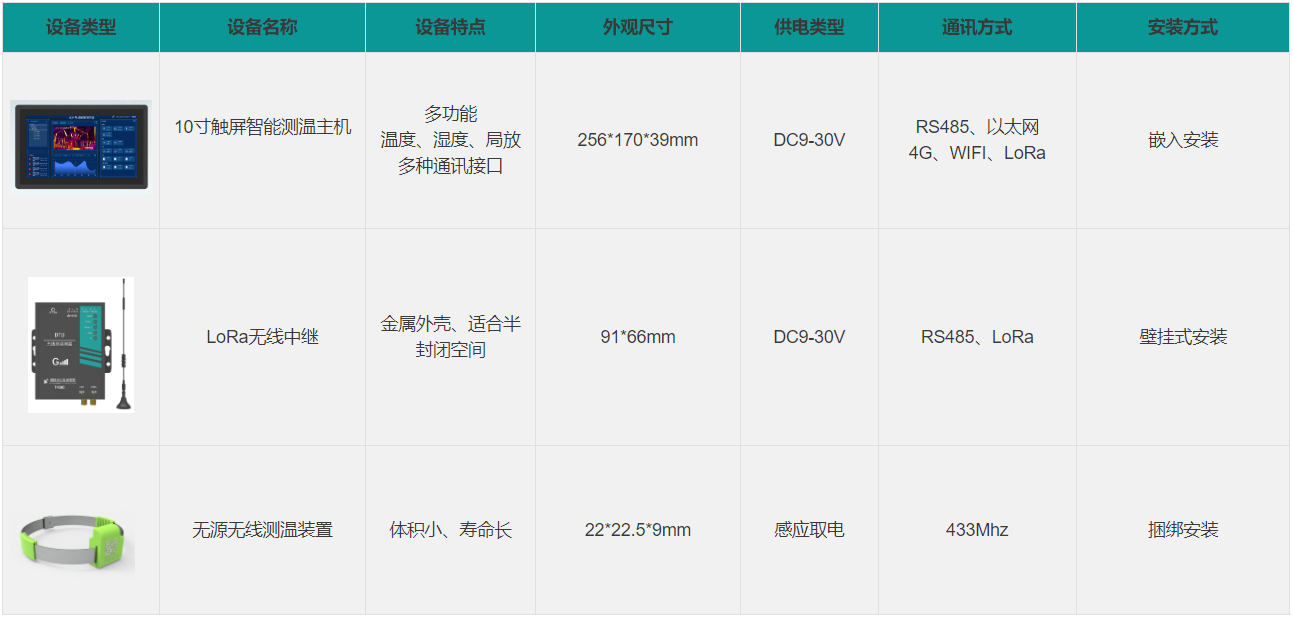

无线测温系统在厂房中的应用方案明细

    主机采用10寸触屏无线测主机，每台主机管理7面柜体测温节点，温度传感器采用无源无线测温传感器，自动感应母线电压为设备供电，维护周期长，考虑到现场组网距离远，采用LoRa无线中继设备，可以扩展数据传输距离。

厂房配电柜中电气节点无线测温装置安装细节

    下面图片展示了电气节点无线测温装置的安装位置和安装方式，在低压柜中，温度传感器直接捆绑在电缆接线头位置，实时监测温度数据。

无线测温系统软件特点

    1、温度显示：集中显示每个测温传感器的温度数据、地址信息；

    2、权限管理：用户登陆以后，可设置每个传感器的名称、位置，预设超限温度报警阈值；

    3、事件信息：无线测温系统可查阅报警信息，历史数据曲线；

    4、通讯方式：无线测温主机通过433频段接收无线测温传感器的温度数据，可通过RS485、以太网、4G等方式把数据上传到企业数据中心；

    5、组网方式：无线测温主机之间可以相互组网，实现本都数据互通。

结束语

    无线测温系统与其他测温方法相比，具有无需布线、测温元件安装方便、几乎任何关键点都可以使 用、信息准确及时、报警系统良好等优点。该系统可实现电力系统中关键部位温度的在线监测，辅助运行人员及时发现设备异常，可为状态检修提供依据， 改变了电力系统的检修模式，使运行人员及时掌握设备运行情况，可在一定程度上提高供电系统的可靠性。为了满足用电需求，变电站的开关柜等高低压设备长期运行在线状态，过负荷运行会导致一次设备的发热及过热，这一现象在负荷增长较快的地区显得尤为普遍。这些情况如不及时得到监控，及时处理，都将发生不可预测的大事故。
