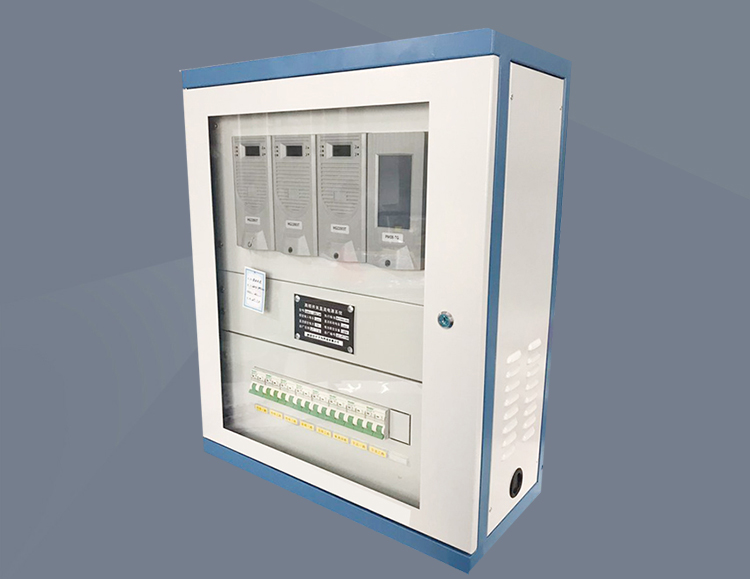

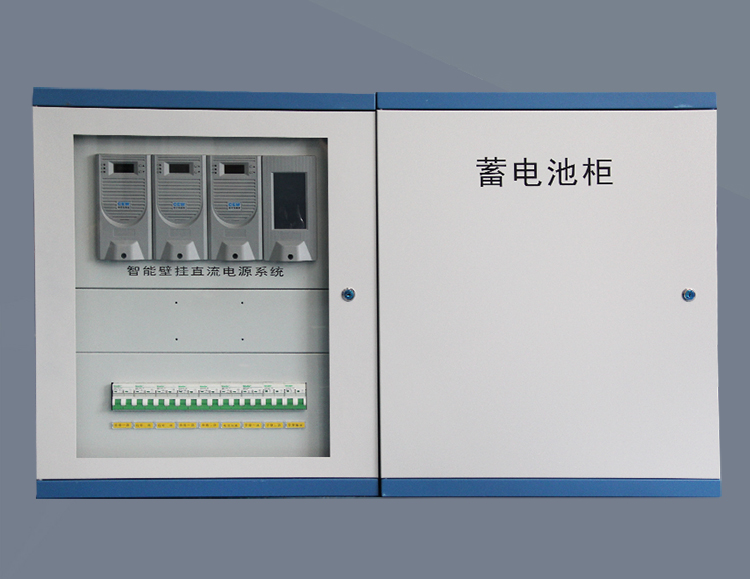

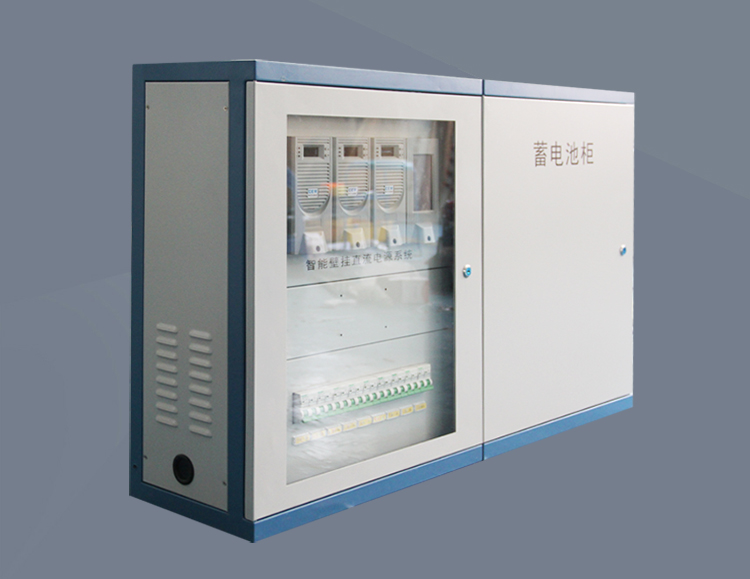

GZDW-24AH壁挂直流源

型号说明:GZDW-24AH壁挂直流电源分为两种型号,分别是GZDW-24AH/220V和GZDW-24AH/110V,前者多后者多9节24AH的畜电池。

适用范围:GZDW-24AH壁挂直流屏适用于小型开关站、小型用户变电站及10KV以下电压等级变电站。

系统组成:产品由充馈电箱,系统主监控,高频开关整流模块,降压模块,交流监控与绝缘闪光装置,配电单元和电池箱组成。

通讯功能:产品具有RS232、RS485通讯接口,可实现与自动化系统对接,并提供RTU、CDT、MODBUS三种通讯规约供用户选。

负载功能:GZDW-24AH壁挂直流电源一般可以还3-5面的高压开关柜,可持续放电5小时。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

GZDW-24AH壁挂直流电源简介

      GZDW-24AH壁挂直流电源是我公司专为小容量系统而设计;适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,系统监控和电池智能化管理功能完善,具有与自动化系统连接的四遥接口,提供RS232和RS485两种通讯选择,提供RTU、CDT、MODBUS三种通讯规约选择

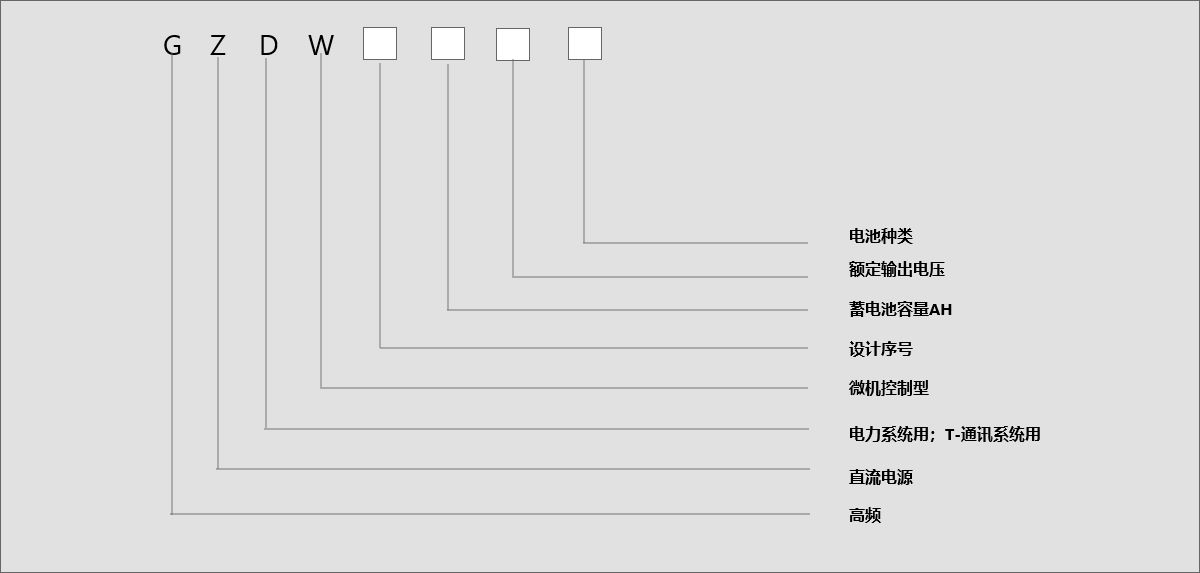

产品型号及含义

GZDW-24AH壁挂直流源


GZDW-24AH壁挂直流电源保护功能

      输出限流保护:限定输出电流为额定输出电流的X1.05倍,超负荷模块自动调低输出电压以保护模块。

      过流保护:电流超过器件承受电流,关闭功率器件,达到保护功率器件的目的。过流保护可自动恢复。

      过压保护:内置过压保护电路,出现过压后模块自动锁死,模块故障指示灯亮,故障模块自动退出工作,不影响整个系统正常运行。

      短路保护:采用回缩下垂限流技术,输出短路瞬间降电压至零,限制短路电流小于额定输出电流15%。

      接线保护:交直流输入输出及母线开关上下电无顺序要求,让您操作便捷。

      缺相保护:交流配电单元缺相保护功能,防止造成模块损坏。

      过温保护:模块检测散热器温度超过85℃时自动关机保护,温度降低到75℃时模块自动启动。

      模块并联保护:模块内部有并联保护电路,故障时模块自动退出系统,不影响其它模块正常工作。


GZDW-24AH壁挂直流电源系统特点

      适合构成20AH/220V24AH/220V,38AH/220V、38AH/110V,40AH/110V以下的系统。

      模块、监控单元和降压单元均采用带电插拔结构,安装、维护方便。

      可安装3个2.5A/220V、4.0A/110V自然冷模块。

      降压单元具有自动硅链降压功能,最大电流2A,冲击电流30A/0.5S。

      监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。

      监控器具有对电池自动管理的功能。

      提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。

      监控器实现电池电压、控母电压,控母电流、电池充放电电流、模块状态检测。

      配电单元提供2路交流输入(可选择一路PT供电)、3路馈电输出。

      PT供电时系统自动限制输出功率。
