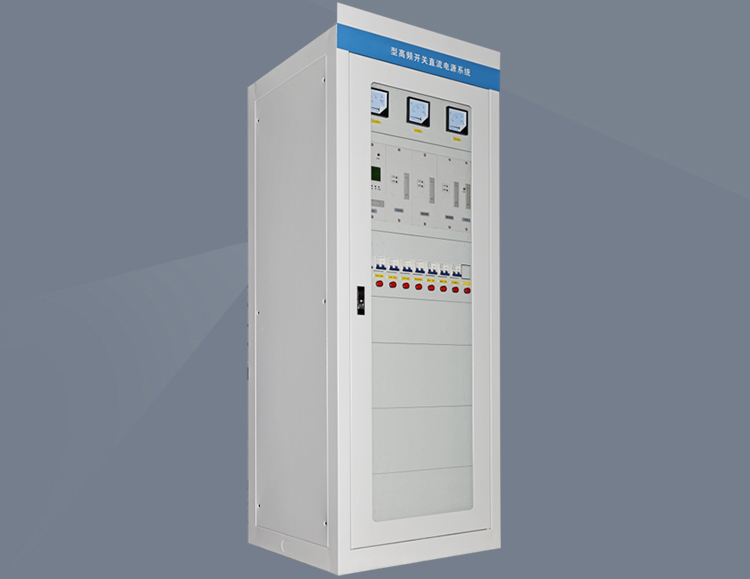

GZDW33-40AH直流屏

型号说明:GZDW33-40AH直流屏,一般常规的有两种型号,一种是GZDW33-40AH/220v的、一种是一种是GZDW33-40AH/110v的

模块配置:一般的我们采用两个充电模块,一主一备,然后再配一个监控模块、再加一个降压模块和绝缘监测模块组成一个直流单元。

输出回路:一般的是5路控母输出、5路合母输出(5控5合);或者3路控母输出、3路合母输出(3控3合)

柜体尺寸:直流屏常规尺寸有两种、一种是2260*800*600(高*宽*深)的,还有一种是1600*600*600(高*宽深)可按用户要求定做。


产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

GZDW33-40AH直流屏产品简介

       GZDW33-40AH直流屏中要适用于中小型开关站,系统主要采用一体化设计、由整流模块、监控模块、降压模块、电池和一面直流屏柜体组成,GZDW33-40AH直流屏的监控模块采用汉字菜单显示,具有对电池自动化管理及对系统的监控功能,GZDW33-40AH直流屏提供RTU、CDT\MODBUS三种通讯规约、RS232和RS485两种通讯接口,可以与电力自动化系统连接,组成完美电力自动化配电网络。


      产品可按用户要求选用GZDW33-40AH/220V(直流输出电压220V)的或者GZDW33-40AH/110V(直流输出电压110V)的,后者主要比前者少九节的电池,具体情况,是由所需的直流供电电压和负荷决定的。


GZDW33-40AH直流屏配置

GZDW33-40AH直流屏配置


GZDW33-40AH直流屏产品特点

     1、两路交流输入自动切换,确保系统正常运行;

      2、输入电压范围宽,电网适应性强;

      3、采用JK02监控,液晶显示屏,中文菜单,界面友好丰富,按键操作简单方便;

      4、具有周全的系统设置、运行信息查询及各项告警等功能;

      5、智能化的蓄电池充放电管理、完善可靠的温度补偿功能;

      6、可扩展蓄电池检测单组110节、绝缘检测60路、开关量检测64路;

      7、系统采用多级密码权限管理,限制未受权人员的操作,确保系统安全可靠运行 ;

      8、内置RS232、RS485两种通讯接口,可通过后台监控和运程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能,实现无人值守;

      9、支持RTU、CDT、MODBYS、三种通讯规约。
