智能电力网 > 工业电源 > 立式直流屏

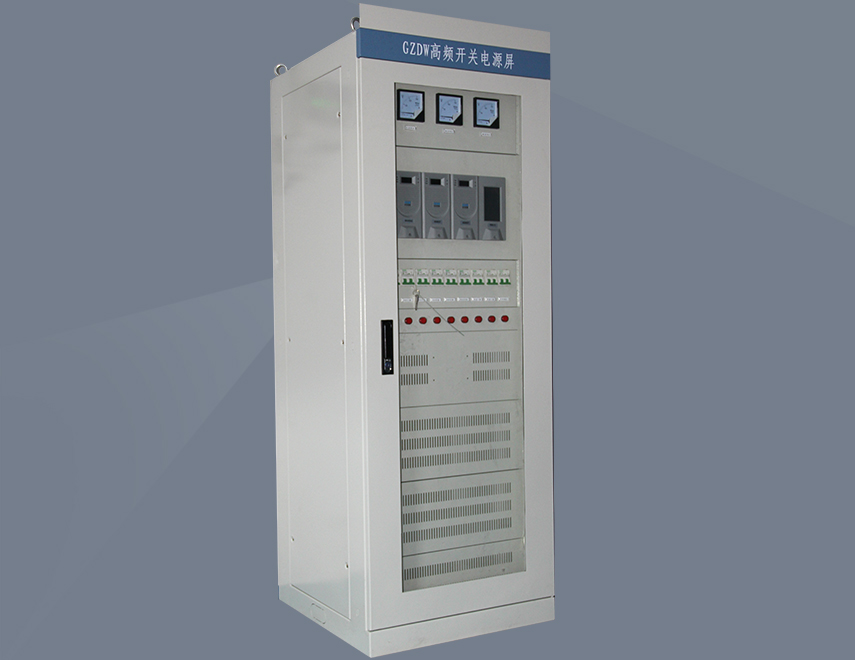

GZDW33-100AH直流屏

系统组成:GZDW33-100AH直流屏主要由直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成;

核心作用:其主要作用是为变电站、发电厂中分断设备的开关分合闸、二次回路中的仪器、仪表、继电保护提供工作电源,

负载能力:足量的GZDW33-100AH直流屏一般可以带15面左右的高压开关柜!

常见型号:GZDW33-100AH直流屏有两种型号,分别为GZDW33-100AH/220V和GZDW33-100AH/110V,前者需要18节12V的直流蓄电池,后者只需要9节12V的直流蓄电池(也可使用110节或者55节2V的电池),

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

一、产品简介

    GZDW33-100AH直流屏是根据电力系统的需要而设计生产的智能型高频开关直流电源;具备运行稳定、抗干扰性好、纹波系数小、技术精度高等优化,可分为单体柜和分体柜两种结构类别;产品广泛应用于从5000KV到10KV不同电压等级的发电厂、水电站及各类变电站、开闭所、开关站和用户变电中,为断路器分合闸及二次回路中的仪器仪表、继电保护和事故照明提供直流电源。系统采用一体化设计思想,由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成,具有技术先进、配置合理、测控智能化、操作简便等特点,可与上位机通讯,方便地实现“遥测、遥控、遥信、遥调”四遥功能,特别适合无人值守需要。

GZDW33-100AH/220V直流屏配置清单


二、型号及含义

GZDW33-100AH/110V直流屏型号说明

三、产品特点

    1、采用高频开关电源特有的模块化设计,N+1热备份。

    2、超宽的电压输入范围,电网适应性强,可用于环境相对恶劣的场所。

    3、充电模块可带电插拔,可在线维护,方便快捷。

    4、有可靠的防雷及电气绝缘防护措施,确保系统和人身安全。

    5、采用大屏幕触摸屏,点阵液晶显示,CCL背光,实现全汉化实时显示及操作。

    6、可通过点触触摸屏监控进行系统各部分的参数查询、设置,接口友好,操作方便,真正实现人机对话操作。

    7、监控模块可自动完成对电池电压、充放电电流及温度补偿的精确管理,确保电池工作在最佳状态,延长电池使用寿命

    8、采用以微处理器为核心的集散式监控系统,模块化设计,实施对电源系统全方位的监测和控制以及电源系统的“四遥”及无人值守。

    9、蓄电池管理单元,实时自动监测蓄电池端电压,充、放电电流,并控制蓄电池的均充和浮充,设有电池过压/欠压和充电过流告警等

    10、监控系统的软件、硬件采用开放式设计,根据用户不同需要可随时增加、修改监控系统的测量及控制参量。

    11、一套监控系统支持双组蓄电池组、三组充电装置、母线分段模式的监测,可实现双组电池自动充电管理,两组电池完全独立管理,


四、产品工作原理

     两路市电经过交流切换输入一路交流,给各个充电模块供电。充电模块将输入三相交流电转换为直流电,给蓄电池充电,同时给合闸母线(合母)负载供电;另外合闸母线通过降压模块后给控制母线(控母)负载供电。

     系统中的各基础监控单元受主监控的管理和控制,通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息,用户也可触摸显示屏查询信息及操作,系统信息还可以接入到远程监控系统。

     系统除基础的交流监控、直流监控、开关量监控外,还可以配置绝缘监测、电池巡检功能,用来对直流系统进行全面监控。


GZDW33-100AH/110V直流屏配置清单技术参数.jpg

GZDW33-100AH直流屏外形尺寸图
