智能电力网 > 工业电源 > 立式直流屏

GZDW33-65AH直流屏

 型号说明:GZDW33-65AH直流屏分为两种;一种是GZDW33-65AH/220V直流屏,一种是GZDW33-65AH/110V直流屏(相220V比较少9节电池)

适用范围:用于电力系统的大、中、小型发电站和变电站等电气设备;

模块配置:一般采用3个7A的充电模块、一个监控模块(3+1模式),可按要求定制

操作回路:一般采用10个操作回路;5路控母输出、5路合母输出(五控五合);

负载能力:一般情况下可配合15面高压柜同时使用、供电时间在10小时以上(主要看用电设备的功率)

柜体尺寸标配尺寸为2260(高)*800(长)*600(宽)、也可按用户要求定做。

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

产品简介

      GZDW33-65AH直流屏要应用于电力系统中小型发电厂、水电站、各类变电站中。该产品主要由监控模块、充电模块、直流蓄电池、降压硅电、直流空电、熔断器、中间继电器、仪器仪表和2260*800*600的柜体组成。GZDW33-65AH有两种常规型号,一种是GZDW33-65AH/220V(即直流输出220V),一种是GZDW33-65AH/110V(即直流输出110V),用户可根据项目需要选择!


产品保护功能介绍

     缺相保护:直流屏的交流配电单元缺相保护功能,防止造成模块损坏。

     延时保护:两路市电切换延时保护,保证市电切换模块软启动,减小电网及模块自身冲击,有效保护模块。

     短路保护:采用回缩下垂限流技术,输出短路瞬间降电压至零,限制短路电流小于额定输出电流15%。排除故障后自动恢复,有效保护模块和用电设备。

     过温保护:模块检测散热器温度超过85℃时自动关机保护,温度降低到75℃时模块自动启动。

     接线保护:直流屏交直流输入输出及母线开关上下电无顺序要求,让您操作便捷。

     过流保护:电流超过器件承受电流,关闭功率器件,过流保护可自动恢复。

     多路输入:两路市电交流输入,自动切换,确保系统正常可靠运行。

     自动调压:直流屏具有硅降压自动控制功能,稳定直流输出220V。

     N+1热备份:高频开关模块并联运行,"N"台正常运行,"1"台热备用。

     防浪涌:防雷并有效抑制线路上的浪涌和瞬时过电压、泄放线路上的过电流,有效保护各设备。

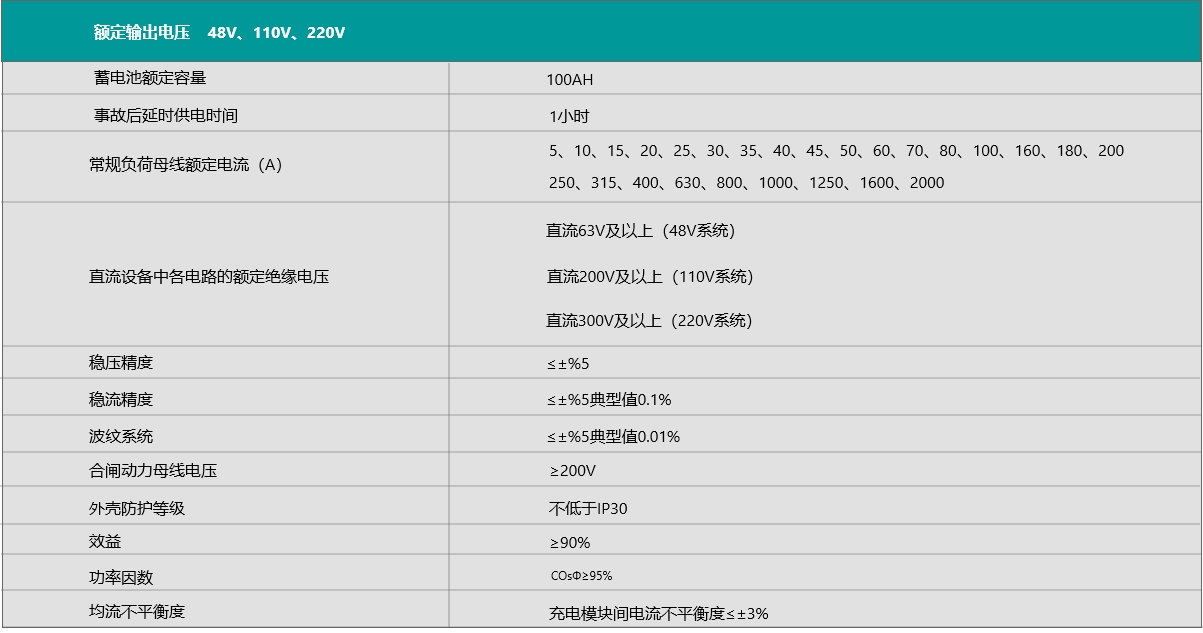

产品配置清单

GZDW33-65Ah直流屏配置


产品特点:

     1、GZDW33-65AH直流屏采用三级集散式监控系统实现对电源系统的遥测、遥控、遥信、遥调、以及无人值守;

     2、系统全模块化设计,简洁、直观,组屏方便,多台高频开关充电模块并联运行,N+1热备份;

     3、监控系统采用触摸屏或大屏幕液晶汉字显示,人机界面友善、操作直观方便;

     4、充电模块智能控制,输出电压、电流平滑调节;自主均流,稳定性好,均流精度高(输出电流   最大不平衡度小于3%),可带电插拔,在线维护方便快捷;

     5、蓄电池自动管理及保护,实时自动监测蓄电池的端电压、充放电电流并控制蓄电池的均充和浮充转换,设有电池过/欠压和充电过流声光告警及温度自动补偿功能.

     6、开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU;可通过GZDW33-65AH直流屏监控模块进行系统各部分的参数设置,界面友好操作方便;

     7、系统设计采用IEC 国际电工委员会、UL、EN 等国际标准,可靠性与安全性有充分保障;

     8、超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所;



GZDW33-65AH直流屏外形尺寸图
