GZDW-38AH壁挂直流电源

型号分类:一般分为GZDW-38AH/220V壁挂直流电源、GZDW-38AH/110V壁挂直流电源两种型号

适用范围:适用于适合小型开关站、小型用户变电站。

系统构成:由整流模块、监控模块,降压单元,配电单元和电池安装箱构成,可安装3个2.0A/220V、4.0A/110V自然冷模块。

通讯功能:具有与自动化系统连接四遥接口,提供RS232和RS485两种通讯接口选择,提供RTU,CDT,MODBUS三种通讯规约选择。

操作回路:一般6个操作回路,3路控母输出,3路合母输出(三控三合);

柜体尺寸:标配尺寸为:680X560X265 (高X宽X深),也可按用户要求定制

产品质保

品质保证

两年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

产品概概述

     GZDW-38AV壁挂直流电源是公司多年开发经验设计的高可靠性产品,有交流输入配电部分、整流部分、直流输出、监控部分等组成。具有体积小、结构简单、壁挂安装、不占空间等特点,适合小型开关站、小型用户变电站、智能大厦配电等场合,系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成,具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,系统监控和电池智能化管理功能完善,具有与自动化系统连接的四遥接口,提供RS232和RS485两种通讯选择,提供RTU、CDT、MODBUS三种通讯规约选择。


产品型号及含义

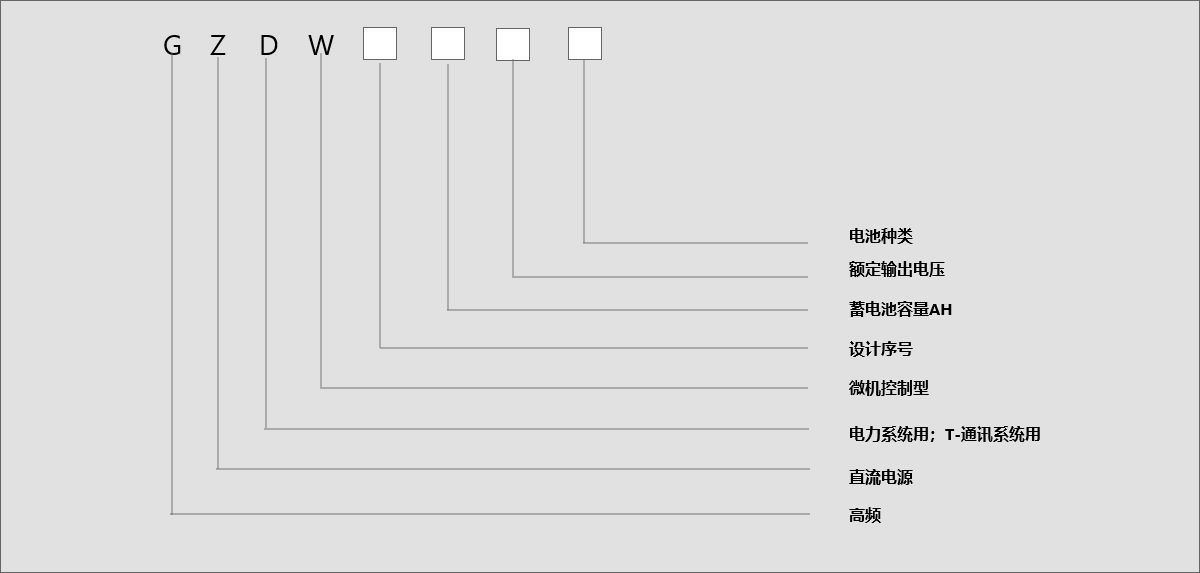

GZDW-38AV壁挂直流电源型号及含义


产品功能特点

     1、适合构成38AH/220V、65AH/110V、100AH/48V以下小系统;

     2、采用模块式结构,系统由交流配电、直流馈电、整流模块、降压单元、及闪光装置等组成,具有体积小,结构简单、壁挂安装、不占空间等特点。

     3、可安装3个3.0A/220V、5A/110V、10A/48V自然冷模块;

     4、降压单元具有自动硅链降压功能,最大电流4A,冲击电流30A/0.5S;

     5、监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置,系统工作参数显示,系统故障指示和系统校准;

     6、监控单元具有对电池自动管理的功能;提供RS232和RS485两种通讯接口选择,提供RTU,CDT,MODBUS三种通讯规约选择,可与电站自动化系统连接;

     7、监控器可实现电池电压、控母电流、控母电压、电池充放电电流、模块状态检测;模块故障,母线电压越限、主路交流失电、母线绝缘故障实时报警;

     注:可根据用户需要添加信号箱实现事故信号或预告信号报警功能。

     可选用二路交流入(其中一路可选择PT100VAC供电),PT供电自动限制输出功率。
