电力微机五防系统
微机五防系统经过近十几年的发展,已被广大的电力系统的用户所接受,在高电压等级(110kV以上)防误闭锁市场,微机五防已成主流产品。目前国内微机防误产品使用情况来讲,各类装置在基本原理上都是大同小异,区别在于实现方法的不同,也就是产品结构的不同。
我公司的电力微机五防系统适用于 500kV 及以下各电压等级的有人、少人、无人值班变电站、发电厂、水电站、各大型厂矿企业变电站、配电室。通过融入多种防误手段,配置灵活、功能齐备、操作灵活方便,能够对所有一次设备实行强制闭锁。适用不同平台(Windows\Linux)防误操作系统软件,实现了多级管理、五防闭锁、操作票管理、设备管理、接线矢量图绘制、变电站管理等等的统一管理。
电力微机五防系统组成
微机五防闭锁装置主要由4个部分组成:操作票生成系统、模拟预演系统、维护系统一操作票培训系统。
1、操作票生成系统
操作票生成系统:该系统根据现场需求,以作业模式为核心,通过逐项审核一次设备、二次设备操作的正确性,然后生成操作票。
2、模拟预演系统
该系统改变了传统的模拟盘只能对一次设备预演,而对二次设备(保护压板)采用人工唱票的预演模式。它提供了二次设备图形界面,可以同时对一、二次设备进行预演操作。
3、维护系统
该系统可以实现添加或修改操作票的常用语句、操作票任务、保护、设备模拟预演系统的设备状态及屏幕的放大,还原功能。
4、操作票培训系统
该系统设计了独特的操作票培训功能。操作人员只需选定已生成的某一张操作票,即可按照其所给的操作提示进行填票练习。
电力微机五防系统硬件
1. 电能钥匙:
(1)电脑钥匙是我公司推出的一款新型微机五防钥匙,它采用 MSP430 低功耗芯片,支持 RFID(无线射频采集技术)、支持 IRDA、蓝牙、NZ-NET、USB3.0 等多种通信模式。优异电源管理,保证满电 48 小时以上的工作时间,大容量存储,支持单张操作票 3000 帧以上任务,稳定的内嵌 NZ-RCOSV1.0 系统,高低温性能的 2.4寸真彩显示屏,实现多种场景下的综合应用。
(2)通信适配器与计算机采用 USB 线链接。通信适配器具备与电脑钥匙的 IRDA、蓝牙、NZ-NET 网络等通信从站功能。
(3)电脑钥匙可通过 USB3.0 线缆代替通信底座的通信功能。
2. 锁具及附件等其他设备

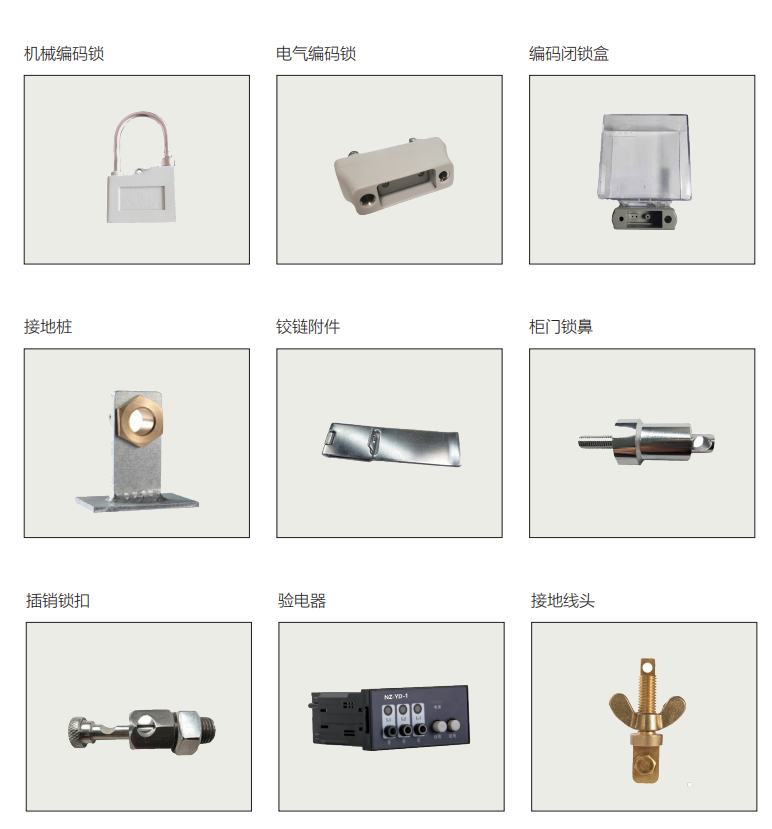

以下仅为常用闭锁锁具及附件,根据不同项目进行选型配置,机械编码锁、电气编码锁、编码闭锁盒、接地桩、铰链附件、柜门锁鼻、插销锁扣、验电器、接地线头。
电力微机五防系统功能
1. 五防数据库组态:
系统具备完善的数据库组态功能,可以方便地管理和配置系统中的各种设备和操作规则。
2. 五防接线图绘制:
支持用户根据实际电力系统的接线情况,绘制相应的五防接线图,使得操作界面直观明了。
3. 五防权限设置:
通过权限设置,可以限制不同用户或角色的操作权限,确保系统的安全性。
4. 操作票编辑、执行与管理:
系统支持操作票的编辑、执行和管理,能够自动检查操作票的正确性,并在错误操作时发出语音信号,提示用户正确的操作步骤。
5.工作票管理:
提供工作票的管理功能,帮助用户对工作票进行有序管理,提高工作效率。
6. 五防模拟操作:
用户可以在系统上进行模拟操作,系统会根据预设的防误操作规则,检验操作票的正确性。
7. 防误闭锁功能:
微机五防系统具备设备的防误操作规则,并利用自动化系统中电气设备的闭锁功能实现防误闭锁。当自动化系统遥控不满足五防规则时,系统会提出校验结果报告,并禁止遥控操作。
8. 实时采集与一致性保证:
系统能够实时、准确地采集自动化系统的遥信数据,确保与实际一次设备状态的一致性,为用户提供可靠的操作依据。
9. 自动校验与应急措施:
程序编制简单,具备自动校验功能,防止操作过程中的遗漏。在自动化系统控制失灵时,系统还具备解除闭锁的应急措施,确保操作的连续性。
10. 操作票存贮与打印:
微机五防系统能够自动存贮正确的操作步骤(操作票),并可将操作票输出并存贮到电脑钥匙中,同时提供打印功能,方便用户随时查阅和使用。
电力微机五防系统的主要作用
1、具有模拟操作智能判断、语音提示、自动生成操作票并进行更改及删除、替换等功能。
2、防止误分、误合断路器。
3、防止带负荷拉、合隔离开关。
4、防止带电挂(合)接地线(接地开关)。
5、防止带地线(接地开关)合隔离刀闸。
6、防止误入带电间隔。
