ZRR-931A SVG保护测控装置

ZRR-931A SVG保护测控装置概述

    电容器保护测控装置是一种用于监测和控制电容器的保护和控制设备。用于控制输电线路上的无功功率，以稳定电网电压和频率，并提高输电效率，监测和控制电容器的运行状态，并能够在故障时快速切断故障线路，以保障电力系统的稳定和安全，实现配电系统的无人值守和智能管理。在实际应用中，由于各种原因（如过载、短路、过压等），SVG可能会受到损坏或导致系统不稳定。因此，需要采用相应的保护措施来保护SVG。SVG保护装置可以对SVG进行监测和控制，并在出现异常情况时采取相应的保护措施，以确保设备安全运行。本装置着重于配电系统的运行设备的保护、遥测、遥控等，提供完 善的保护测控功能，兼顾不同地区、不同需求用户要求，最大化做到调试简单、使用方便、维护工作量小等。
    保护功能：  每种保护装置按照配电保护装置要求配有完整的保护功能。
    测控功能：  提供测量级系统参数的测量功能，测量精度优于同级别的测量仪表，但不可作为计量用；本系统装置主要采用两表法，除提供基本测量参数如电流、电 压等，还提供有功功率、无功功率、功率因数等参数的测量，在设置中修改了 CT 和 PT 变比后还可显示一次值，可取代数字式测量仪表。
    通讯：      ZRR-900A 系列装置提供标准的 RS485 通讯接口和 MODBus 通讯协议，方便组网和进行信息传输；另配置一路以太网接口。
    遥信、遥测：可上送开关量状态、保护功能压板状态、定值区号及事故告警类遥信。同时 配置了开关的遥控分、合闸，保护功能软压板的投退，及保护定值的修改、定值区切换。
   人机界面：  ZRR-900A 系列装置采用液晶显示器和简化的操作按键作为人机对话手段，
菜单内容采用中文形式。

ZRR-931A SVG保护测控装置特点

   1. 采用 32 位处理器，16 位 AD 采样，主要元件全部采用进口器件，保证了装置电气设计 上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下
的适应能力和可靠性。
   2. 针对 35kV 及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设 计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程 控制功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。
   3. 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安 装。
   4. 具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开 入均为交直流两用。
   5. 交直流两用操作回路， 自适应 0.5～5A 开关跳合闸电流；操作回路配置了防跳回路。 配置工业级宽温型 160× 160 点阵液晶，全中文操作菜单及事故报文显示。
   6. 面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等，并有完善的预告、告警功能。
   7. 具有 1  个标准的 RS485  通讯接口(内置 Modbus RTU  通讯协议) ，一路以太网通讯。 整机静态功耗小于 5W。
   8. 高抗干扰性，通过 10 项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

ZRR-931A SVG保护测控装置的主要功能

   1. 两段式过流保护：每段各设一个软压板及控制字进行保护功能的投退，且每段保护各有一个动作电流 及动作时间定值，各段保护相互独立。
   2. 反时限过流保护：保护功能通过软压板及控制字选择投退，定值设定为一个反时限电流门槛定值及反时 限时间常数
   3. 零序电流保护   ：保护软压板及控制字投入，当零序电流采样值大于设定电流值，经延时装置跳闸或告警。
   4. 过电压保护      ： 保护软压板及控制投入，当任一相线电压大于设定值时，经延时跳闸或告警。两段式过流保护过电压保护
   5. 低电压保护      ：保护软压板及控制字投入，当任一相线电压降低到欠压定值以下，并且任一相线电 压大于 0. 15Un 时，根据控制字动作于跳闸或者告警。不平衡电压保护
   6. 不平衡电流保护： 护软压板及控制字投入，当不平衡电压大于设定定值，经延时装置跳闸或告警。低频保护
   7. PT 断线告警    ：装置具有 PT 断线检查功能，装置检测到 PT 断线时，发出告警信号。任意两相线电压之差>18V；Umin<0.1Un，I 有电流(>0.4In)；以上判据满足时，判为 TV 断线，延时 10s 告警，报告“TV 断线告警 ”。控
   8. 回断线告警。
   9. 控回断线         ：装置配有控制回路断线监视功能，采用合、跳闸继电器的组合触点，通过软件判断控 制回路是否正常。
断路器控制回路正常时，TWJ 和 HWJ 开入量状态一个为 1，另一个为 0，二者均为 1  或均为 0 时，表明控制回路或者开入量回路发生了异常，经 10S 延时报“控制回路断线 ”。
   10. 开关量采集      ：I、U 、P 、Q 、cosφ 、Hz 、14 路开关量采集

ZRR-931A SVG保护测控装置技术参数

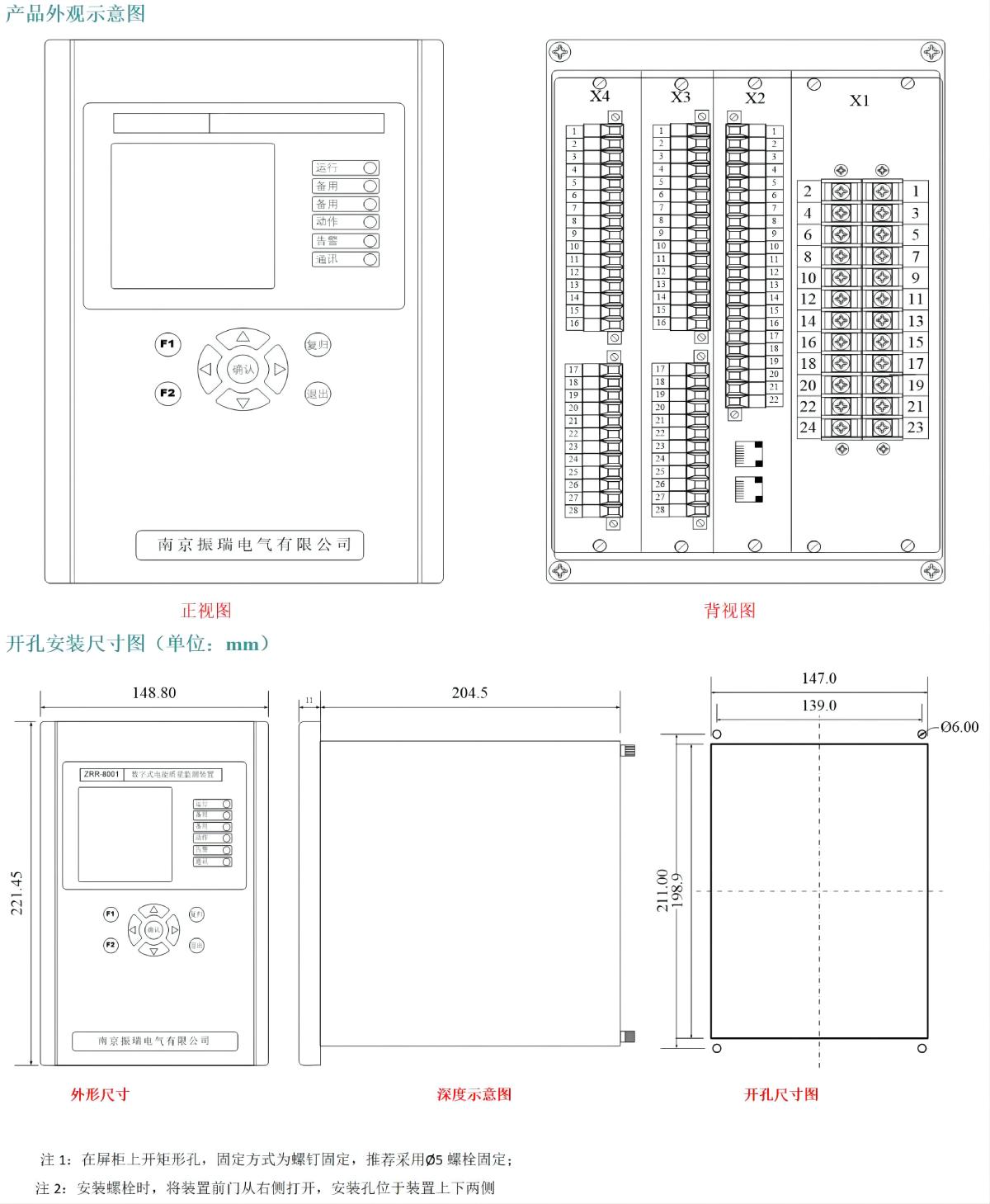

ZRR-931A SVG保护测控装置开孔尺寸
