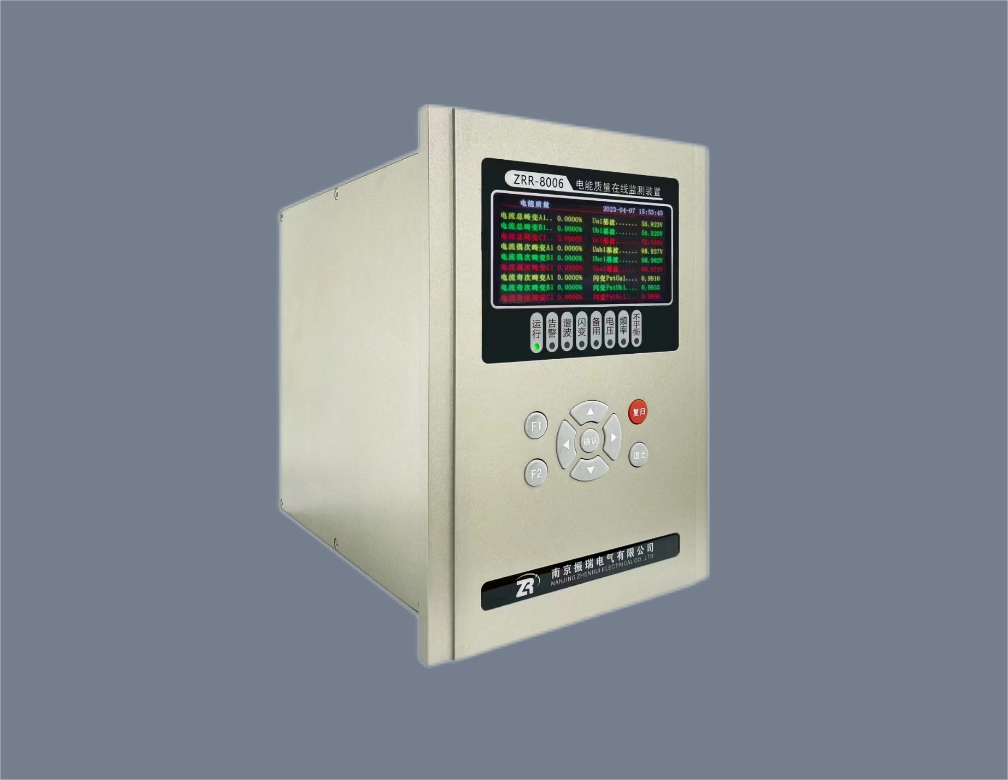

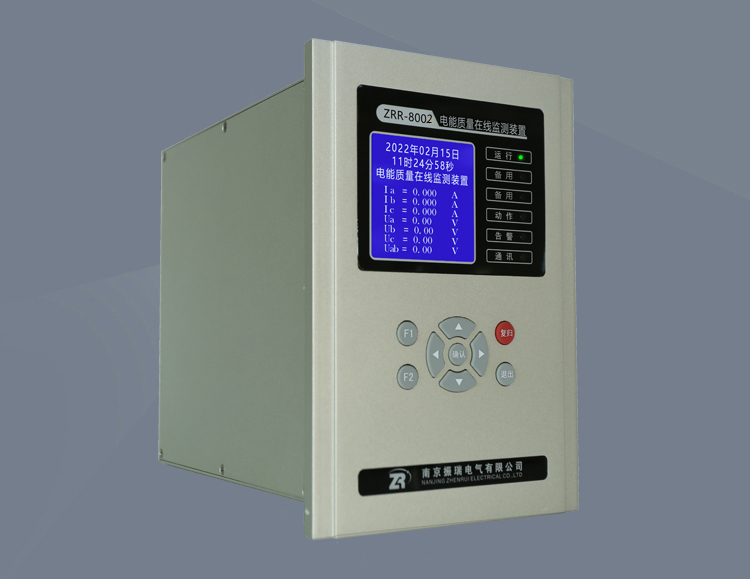

ZRR-8006电能质量在线监测装置(A类高压)

适用范围:ZRR-8006是一款多通道的A类电能质量在线监测装置,主要用于以光伏发电/风力发电为首的新能源发电系统中,用于测量分析公用电网供到用户端的交流电能质量,其测量分析:电压偏差、频率偏差、三相电压不平衡度、电网谐波、间谐波。

主要功能:用于测量和监视系统频率、三相电压不平衡度、电压偏差、频率偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、视在功率、有功功率、无功功率、2-63次谐波、50次间谐波、功率因数等电能质量国标规定的参数。

监测路数:ZRR-8006A类电能质量在线监测装置最多可以支持8个通道、一台装置可用于8个并网点的电能质量的监测。

通讯功能:提供标准的RS485通讯接口和MODBus通讯协议,方便组网和进行信息传输;另配置2路以太网接口。可完成对后台监控系统和调度系统的数据上送。

产品质保

品质保证

合作模式

合作模式

售后服务

售前售后

ZRR-8006-A电能质量在线监测装置简介

      ZRR-8006电能质量在线监测装置在全面继承我公司上一代产品成功经验基础上,采用了全新的高性能多核平台和嵌入式操作系统,对所有电能质量参数无缝监测分析的同时,实现电能质量超标录波。在电能质量监测的同时,可以对任意时段的测量数据进行分析处理。满足最新颁布的电能质量国家标准对各项指标测量的要求。

       ZRR-8006电能质量在线监测装置在时钟同步、事件记录以及各电能质量指标参数测量方法的标准化和指标参数的测量精度等各个方面均达到了 IEC61000-4-30 A 级标准。

       ZRR-8006电能质量在线监测装置能够满足从 220V~220KV 各电压等级,各种类型监测点电能质量监测的要求,而且装置适用于三相三线、三相四线和两 CT 等多种接线方式的场合。


ZRR-8006-A电能质量在线监测装置主要功能

       1)稳态无缝电能质量监测分析:谐波(2~65 次)和间谐波(0.5~49.5 次)、相位角、频率、三相不平衡度(负序、正序、零序)、电压偏差、电压波动和闪变。

       2)暂态电能质量监测分析:电压骤升、电压骤降、电压短时中断、暂时过电压、瞬态过电压。

       3)功率和谐波功率分析:有功功率、无功功率、视在功率、功率因数、谐波有功、谐波无功、谐波视在功率。

       4)事件触发录波及回放:可根据客户要求设定事件触发条件(手动或自动),记录事件触发前、后实时数据并保存,并保存有事件日志以供查询。

       5)实时显示:仪器面板上配有 5.6 英寸彩色液晶屏,实时显示电能质量各项指标的数据、波形图、频谱图、矢量图。

       6)记录:仪器内置大容量固态硬盘,可对基本监测指标和高级监测指标实时保存,实时数据在仪器上最长保存时间为 3 个月,之后按“先进先出”原则更新。

       7)设置:可对仪器基本参数、越限参数进行设置、修改和查看,并设有密码保护。

       8)对时:仪器具备 GPS B 码对时及网络对时功能,可保持与远方管理中心的时钟一致。

       9)统计:仪器具有对主要监测指标的在线统计功能,可统计分钟内的最大值、最小值、平均值等。

       10)通讯:仪器提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过 RS232C/RS485 接口与远方通讯。

       11)开关量开入开出:提供 2 组开关量开入;3 组电能质量指标超标报警信号开出。


ZRR-8006-A电能质量在线监测装置主要作用

      1.   ZRR-8006电能质量在线监测装置着重于新能源发电系统的电能质量实时监测,提供完善的预告警功能,兼顾不同地区、不同需求用户要求,最大化做到调试简单、使用方便、维护工作量小等。
      2.   测控功能:    提供测量级系统参数的测量功能,测量精度优于同级别的测量仪表,但不可作为计量用;本系统装置主要采用两表法,除提供基本测量参数如电流、电压等,还提供有功功率、无功功率、功率因数等参数的测量,在设置中修改了CT和PT变比后还可显示一次值,可取代数字式测量仪表。
      3.   通讯:    ZRR-8006电能质量在线监测装置提供标准的RS485通讯接口和MODBus通讯协议,方便组网和进行信息传输;另配置2路以太网接口。
      4.   遥信、遥测:可上送开关量状态、定值控制字状态、定值区号及事故告警类遥信。同时配置远程功能控制字的投退,及保护定值的修改、定值区切换。
      5.  人机界面:    ZRR-8006电能质量在线监测装置采用彩色液晶显示器和简化的操作按键作为人机对话手段,菜单内容采用中文形式。

ZRR-8006-A电能质量在线监测装置主要特点

     1.   采用32位ARM Cortex-M4内核,配备高精度的A/D芯片,使得装置性能稳定、运算速快、精度高;
     2.   采用全汉化4.3寸800*480分辨率IPS彩色液晶显示,人机界面清晰易懂,操作整定极为方便;
     3.   完整的异常记录、事件记录、操作记录,所有信息掉电保持;
     4.   完善的自诊断和监视功能,对故障可具体定位,方便调试;
     5.   完善的软硬件看门狗,保证装置可靠运行;
     6.   完善的在线运行状态监视功能;
     7.   高精度的时钟芯片;
     8.   配备2路高速以太网通信接口;
     9.   具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议),
     10. 高等级、高品质保证的元器件选用,采用多层板技术和SMT工艺;


ZRR-8006-A电能质量在线监测装置的结构

  1.   结构:
         采用5U 、19/3英寸标准机箱,整面板、背插式结构,嵌入式、后接线安装方式,强弱电隔离,大大加强了本产品的电气性能。
    2.  交流及电源插件:
         1) 外部电流经隔离互感器隔离变换后,由低通滤波器输入至A/D芯片,CPU经采样数字处理后,构成各种数字式保护继电器,并实时计算各种测量值。
         2) 电流采集保护和测量独立,保证了保护电流的宽范围采集及测量电流的精度要求。
         3) 电源采用交直流宽电压输入,输出2组完全隔离的直流电压为装置供电。
    3.  CPU插件:
         1) CPU插件主要由以下几部分构成:
         2) CPU系统
         3) CPU系统由32位ARM Cortex-M4内核微处理器、SRAM、EEPROM、Flash等构成。高性能的32位微处理器,大容量的SRAM、EEPROM及Flash,使得该CPU模件具有极强的数据处理及记录能力,可以实现各种复杂的故障处理 方案和记录大量的故障数据。EEPROM及Flash用于存储保护定值、故障录波报告、事件等,这些信息在装置掉电后均不会丢失。EEPROM支持不少于1,000,000 次擦写操作,数据可支持保存100年,Flash支持不少于100,000 次擦写操作,数据可至少保存20年。
    4.  数据采集系统
           数据采集系统由前级高精度滤波阻容器件(电阻精度0.5%,温漂系数50ppm/℃,电容精度1%,温漂系数C0G),高精度的差分A/D转换芯片组成,转换芯片内部包含了采样保持及同步电路,具有转换速度快、采样偏差小、超小功耗及稳定性好等特点,故本装置的采样回路无可调整元件,也不需要在现场作调整,具备高度的可靠性。
    5.  开关量输入及输出部分
         开入量分为内部开入和外部开入,内部开入采用DC24V光耦隔离输入,电源由装置电源本身提供,外部开入采用稳压控制的光耦隔离,实现交直流220V(或直流110V)直接输入电平。
    开出经过高CTR光耦驱动继电器,开出部分I/O经多重闭锁,保证了继电器的稳定可靠。
    6.  通信部分
        本插件内含通10M/100M以太网接口(标配1路,可扩展至2路)和RS485通讯接口,特殊情况下也可提供光纤接口。
    7.  时钟回路
        插件内设置了硬件时钟回路,采用的时钟芯片精度高,并配有电池用以掉电保持。
    另外,CPU插件采用了多层印制板及表面封装工艺,外观小巧,结构紧凑,大大提高了装置的可靠性及抗电磁干扰能力。
    8.  开关量插件
        开关量插件由开出和开入组成。开出由各种继电器提供,其中包括了信号出口、备用出口等。开入采用稳压控制的光耦隔离,实现交直流220V(或直流110V)直接输入电平。
    9.  人机对话插件(MMI):
       人机对话(MMI)插件采用4.3寸800*480分辨率IPS彩色液晶显示,人机界面清晰易懂,配置系列通用的键盘操作方式,使得人机对话操作方便、简单。本插件上还配置了灯光指示信息,使本装置的运行信息更为直观。


ZRR-8006-A电能质量在线监测装置技术参数

      1、频率测量:测量范围:45~55Hz,中心频率50Hz,测量条件:信号基波分量不小于80%F.S. 测量误差: ≤0.02Hz

      2、输入电压量程:10-400V

      3、输入电流量程:5A

      4、基波电压和电流幅值:基波电压允许误差≤0.5%F.S.;基波电流允许误差≤1%F.S.

      5、基波电压和电流之间相位差的测量误差:≤0.5°

      6、谐波电压含有率测量误差:≤0.1%

      7、谐波电流含有率测量误差:≤0.2%

      8、三相电压不平衡度误差:≤0.2%

      9、电压偏差误差:≤0.2%

      10、功率偏差:≤0.5%

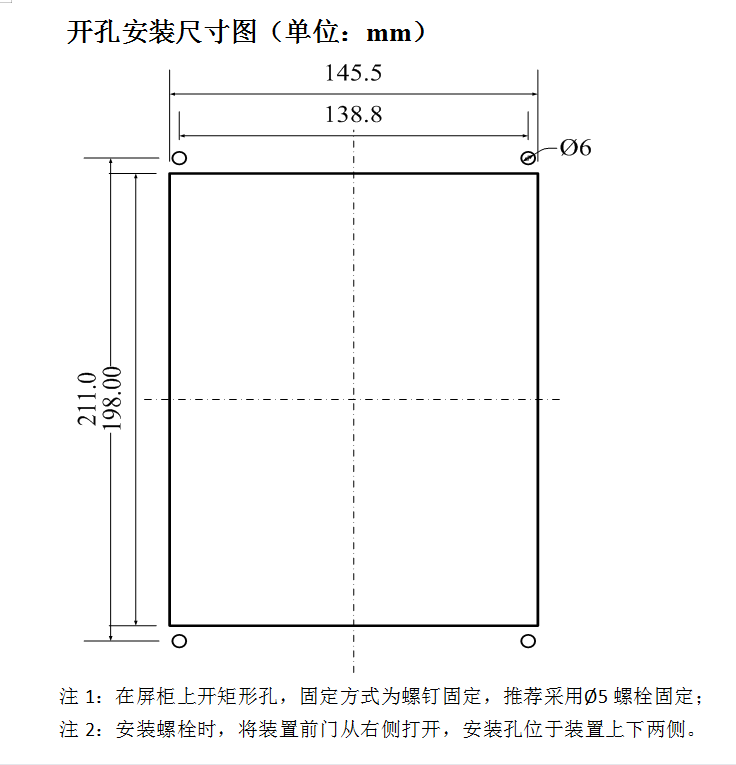

ZRR-8006-A电能质量在线监测装置开孔尺寸
