ZRR-8001电能质量在线监测仪装置（B类）

 ZRR-8001数字式电能质量监测仪装置功能

       ZRR-8001数字式电能质量监测装置主要用于监测、分析、评估监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。实时监测分析的主要指标为：基本电气参量，电压偏差，谐波电压、谐波电流、间谐波、频率偏差、三相电压不平衡度、电压波动与闪变等，所有实时监测的参量和电能质量指标均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降、装置提供事件告警和录波分析功能。

 ZRR-8001数字式电能质量监测仪装置主要功能

         ZRR-8001数字式电能质量监测仪装置着重于发电系统的运行设备的电能质量监测仪，提供完善的测控功能，兼顾不同地区、不同需求用户要求，最大化做到调试简单、使用方便、维护工作量小等。

       1、通讯功能：提供标准的RS485通讯接口和MODBus通讯协议，方便组网和进行信息传输；另配置2路以太网接口。

       2、遥信遥测功能：可上送开关量状态、保护功能压板状态、定值区号及事故告警类遥信。同时配置了保护功能软压板的投退、及保护定值的修改。

       3、人机界面功能：采用液晶显示器和简化的操作按键作为人机对话手段，菜单内容采用中文形式。

 ZRR-8001数字式电能质量监测仪装置产品特点

      1、采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了该电能质量监测仪装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。

      2、 针对35kV以下光伏发电系统而设计。具有完善的电能质量监测功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机）。

      3、采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

      4、具有多路开关量输入和输出，所有的开入均为交直流两用。

      5、配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。

      6、面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。

      7、具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。

      8、具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)，两路以太网通讯（IEC60870-5-103、IEC60870-5-104通讯规约）。

      9、装置1路GPS对时为IRIG-B码对时，B码对时则装置自动识别，完成日月年时分秒的对时功能，秒过零时自动对时。对时接口电平均采用485差分电平，对应端子X2:18（B+）， X2:19（B-）。

      10、整机静态功耗小于10W。

      11、高抗干扰性，通过10项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。

ZRR-8001数字式电能质量监测仪装置技术参数：

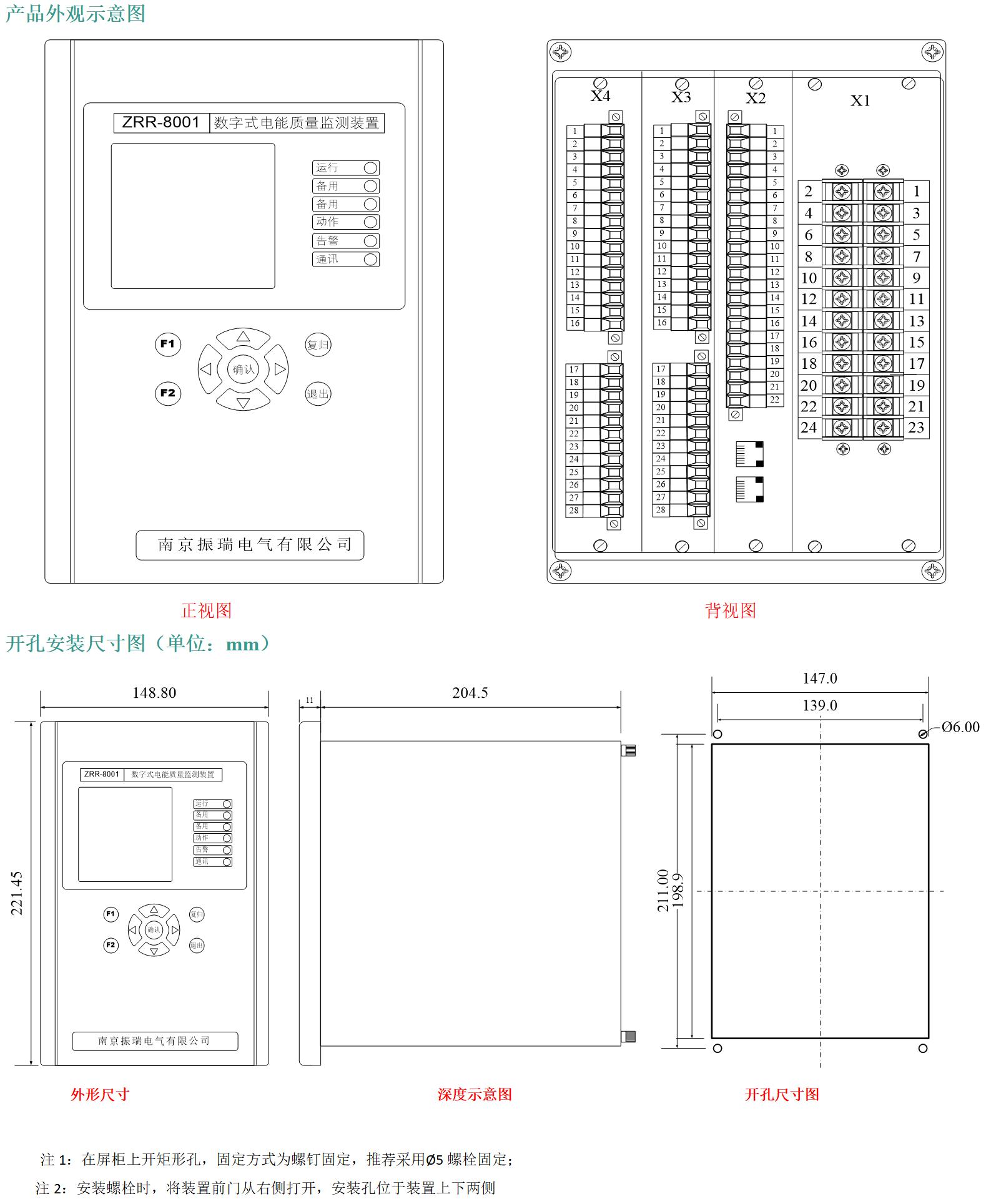

ZRR-8001数字式电能质量监测仪装置相关图纸
