ZRR-8009 快速测频响应装置

一、ZRR-8009快速测频响应装置的介绍

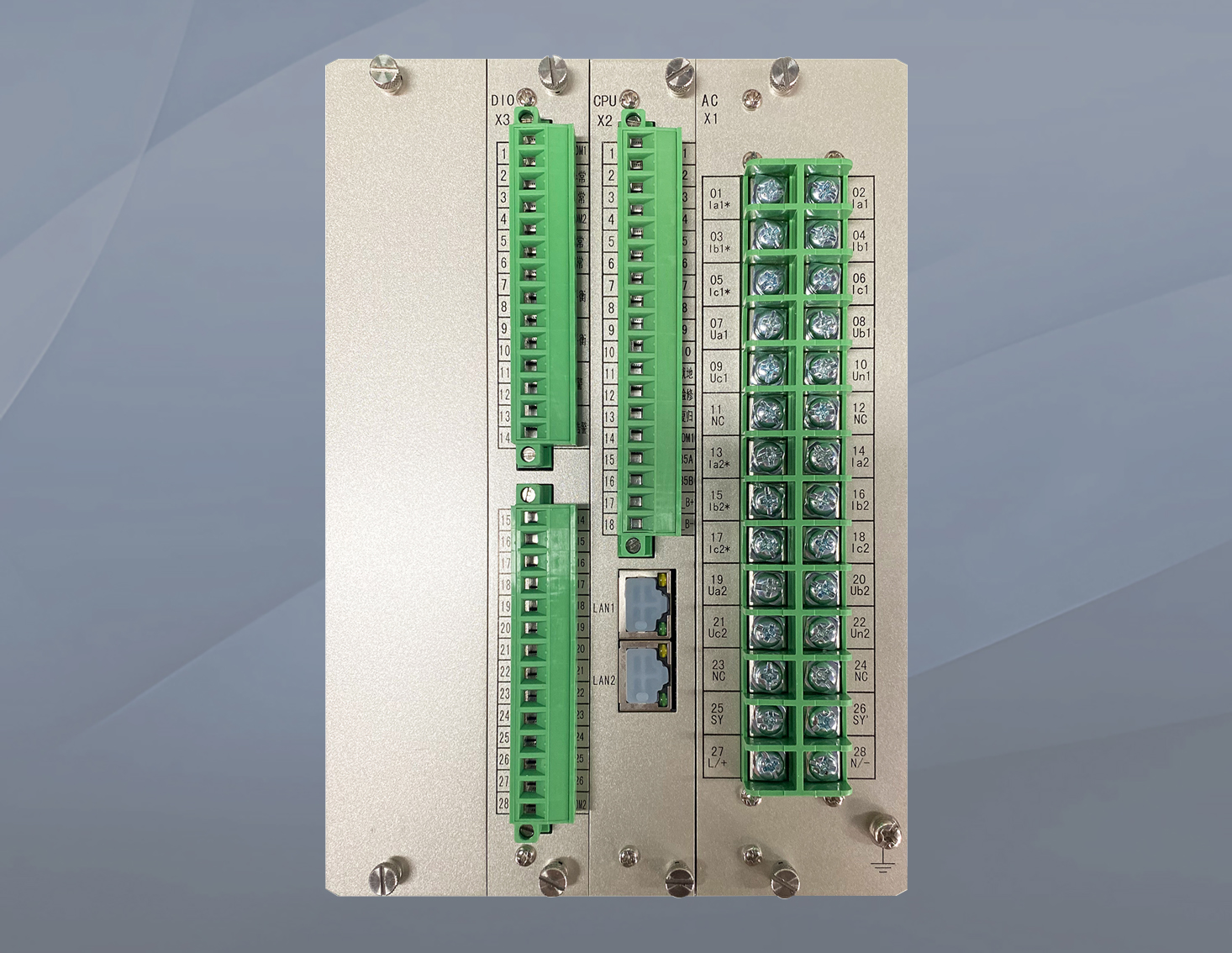

     快速测频响应装置由我公司研发，采用32位ARM Cortex-M4内核与高精度A/D芯片，具备工业级可靠性（工作温度-10℃~+55℃）。装置采用5U标准机箱背插式结构，支持交直流宽电压输入（AC/DC 85~265V），功耗≤10W。

     核心优势：

     测量精度：频率分辨率≤0.001Hz，电压/电流误差≤0.2%，满足电力系统严苛标准（GB/T 12325-2003）。

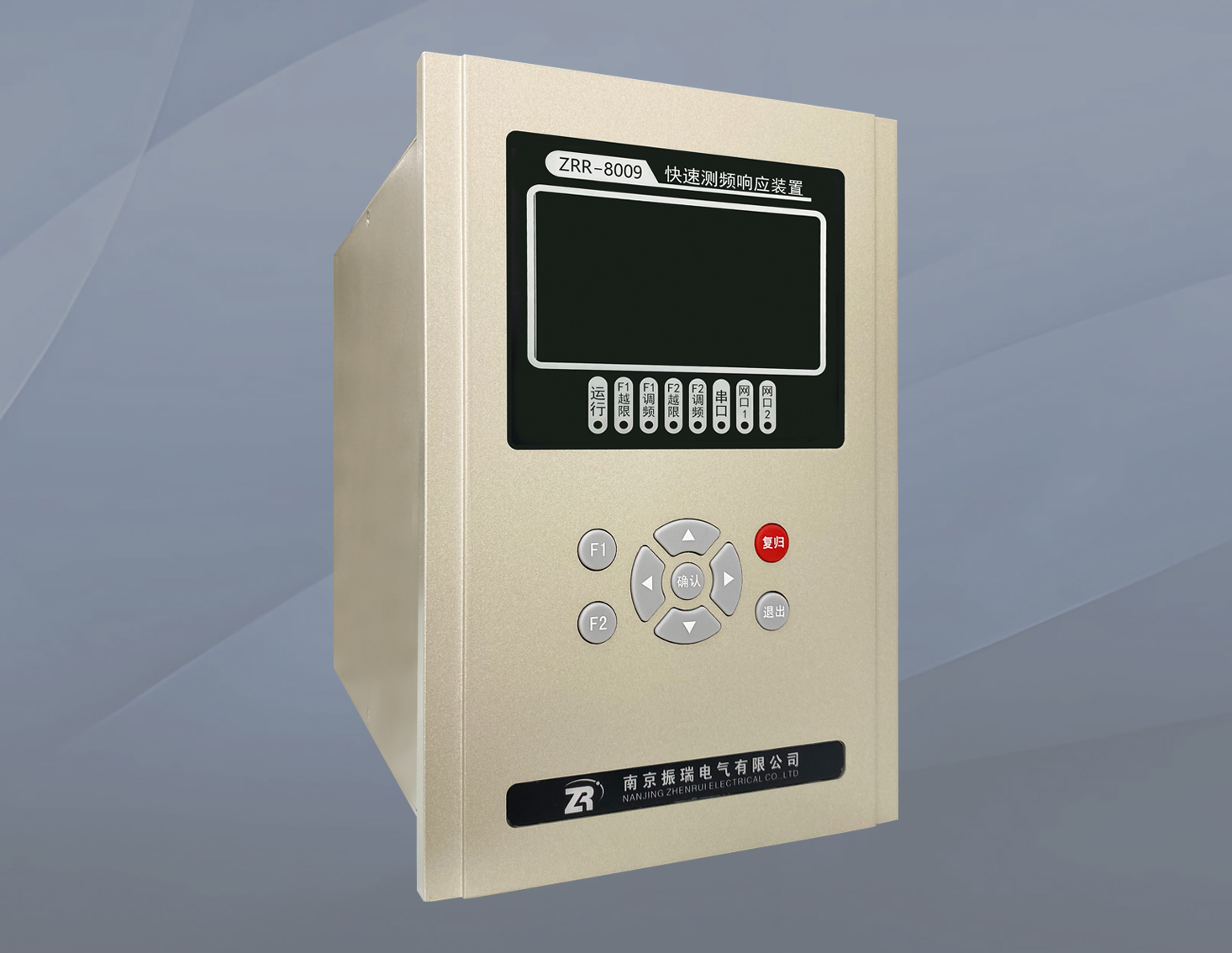

     人机交互：4.3寸800 * 480 IPS全彩液晶屏，中文菜单支持参数实时修改与状态查看。

     通信能力：标配双10M/100M自适应以太网接口（支持IEC 60870-5-104）、1路RS485（Modbus RTU/TCP），兼容调度系统与站内监控。

     耐久设计：继电器动作寿命达10万次，EEPROM数据保存100年，Flash保存20年。

     应用场景：光伏电站、风电场并网点，替代传统测量仪表，实现电网频率与电压的毫秒级监测及异常预警。

二、ZRR-8009快速测频响应装置的工作原理

     装置基于实时信号采集-数字处理-闭环控制机制工作：

信号采集：

     电流经隔离互感器滤波后输入高精度A/D芯片（采样偏差极小，无需现场校准）。

     电压输入支持100V/380V（YY/VV接线），电流支持5A/1A规格。

数据处理：

     频率偏差计算：Δf = F实测 - F额定（额定50Hz/60Hz）。

     电压偏差计算：按国标公式 (实测电压 - 标称电压)/标称电压 × 100%。

     电压不平衡度：通过正/负序分量计算εU = U2/U1 × 100%。

控制输出：

     频率越限时触发继电器动作（如1#频率异常→DO3端子输出）。

     数据通过GOOSE/SV协议实时上传至监控系统或调度中心。

闭环迭代：

     根据反馈数据优化计算，确保调节精度（如频率死区默认±0.03Hz）。

三、ZRR-8009快速测频响应装置的主要功能

（1）高精度监测功能

     频率监测：

     实时跟踪系统频率，偏差阈值可设（0.1~9.00Hz），默认死区±1.00Hz。

     越限时生成事件记录，支持延时动作（0~99.99秒可调）。

     电压分析：

     偏差监测：阈值范围0~99.99%（默认10%），触发延时保护。

     三相不平衡度计算：阈值0~99.99%（默认5%），识别负荷分布异常。

（2）告警与保护机制

     多级告警输出：

     8路继电器触点（载流容量1250VA），分别对应1#/2#电压异常、频率异常、不平衡告警。

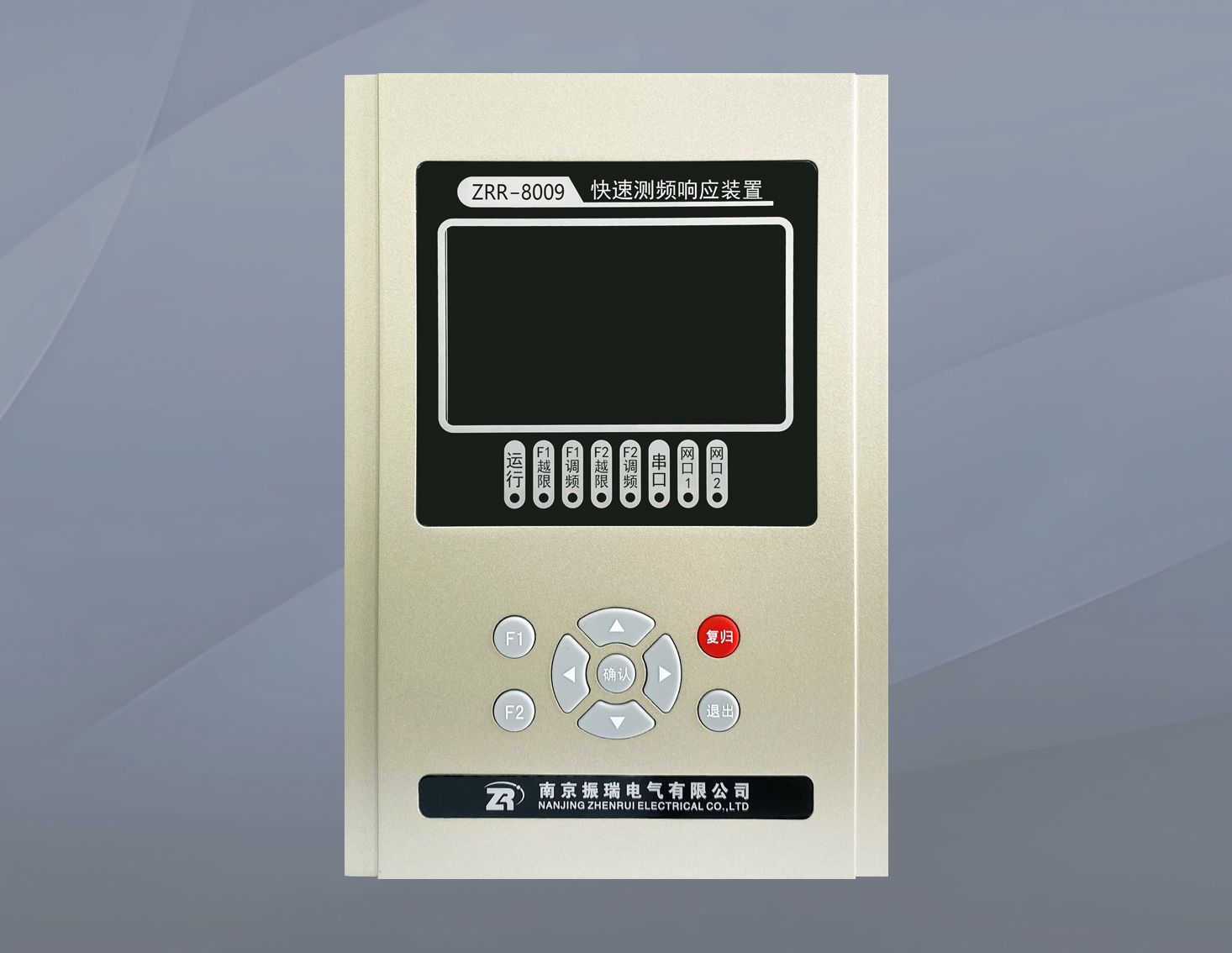

     面板信号灯直观指示越限（F1/F2红灯）与调频动作（调频红灯）。

     事件记录：

     存储最新动作报告（含时间、类型、电流值），掉电不丢失。

（3）通信与集成

     多协议兼容：

     支持IEC 61850 GOOSE/SV、Modbus RTU/TCP、IEC 60870-5-104。

     双以太网+RS485接口，实现与逆变器、SVG设备、调度系统的数据交互。

     远程控制：

     接收调度指令（如AGC/AVC），实时上送运行状态与闭锁信号。

（4）定制化配置

     定值灵活设定：

     CT/PT变比、频率死区、电压阈值等参数可通过面板或通信修改。

     控制字投退功能（如1#电压偏差投入：控制字10000000）。

     对时同步：

     支持网络对时、GPS秒脉冲、IRIG-B码，确保事件时间戳精确。

（5）可靠性与合规性

     环境适应性：通过GB/T 14598.26电磁兼容认证（辐射骚扰、静电放电等12项试验）。

     机械强度：满足振动、冲击、碰撞测试（GB/T 11287-2000）。

     绝缘性能：工频耐压2000V/1min，冲击电压5kV（1.2/50μs）。
