无扰动快切装置的改造需要采集哪些信号

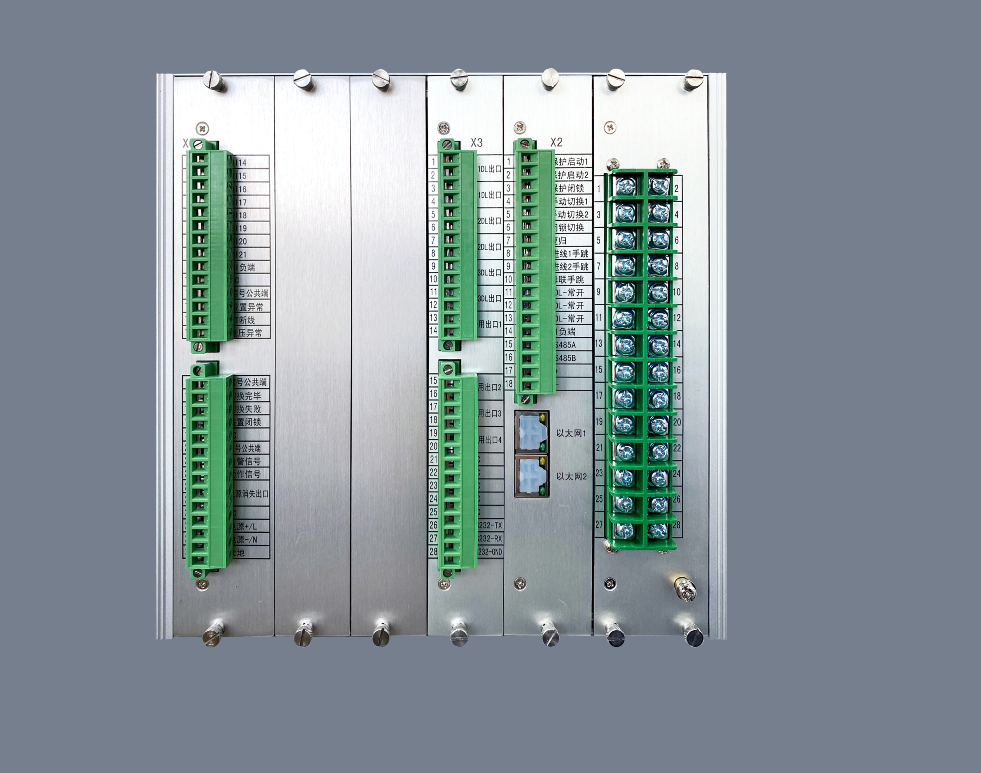

单台无扰动快切装置接线说明

1、无扰动快切装置需要接入的交流量有:

  （1）I 母三相电压 Ua1、Ub1、Ucl;

  （2）Ⅱ 母三相电压 Ua2、Ub2、Uc2;

  （3）1#进线线电压 Uab1;

  （4）2#进线线电压 Uab2;

  （5）1#进线三相电流 Ia1、mb1、Ic1;

  （6）2#进线三相电流 Ia2、[b2、Ic2;

  （7）母联开关三相电流Ia、Ib、Ic。

2、无扰动快切装置需要接入的开入量主要有:

  （1）开关位置信号(常开或常闭均可)，包括两个进线开关及母联开关;

  （2）手动闭锁信号;

  （3）手动切换输入;

  （4）远方复位;

  （5）工作进线和备用进线的保护启动信号(进线电源的主保护信号，保护方向指向线路);

  （6）母线故障时的保护闭锁信号(一般为工作开关的后备保护或母线上的保护信号保护方向指向母线)。

3、无扰动快切装置需要接入的开出量主要有:

  （1）分合闸控制信号，包括两个进线开关及母联开关;

  （2）到后台的装置信号:切换完毕、切换失败、装置闭锁、TV 断线、开关位置异常装置故障告警、装置失电告警、总告警等信号(根据实际需求接)。

4、无扰动快切装置装置直流电源: DC220V。
