变电站自动重合闸装置的技术要求以及规范

来源:智能电力网 时间:2023-03-20 15:46:33 发布信息



       变电站自动重合闸装置适用于发电厂厂用电切换,以及化工、冶金、煤炭等有较多电动机负荷场合的电源切换。在这些场合的厂用电切换过程中母线电压由于电动机产生的反馈电势的存在而衰减缓慢,切换时必须考虑反馈电压与备用电源电压间的压差引起的电流电压冲击问题,避免造成电源跳闸、设备损坏或寿命缩短等后果。
       该装置又称电源无扰动快速切换装置,可以自动选择最佳切换时机,保证安全可靠地电源切换,能直接与电厂综合自动化系统联接。

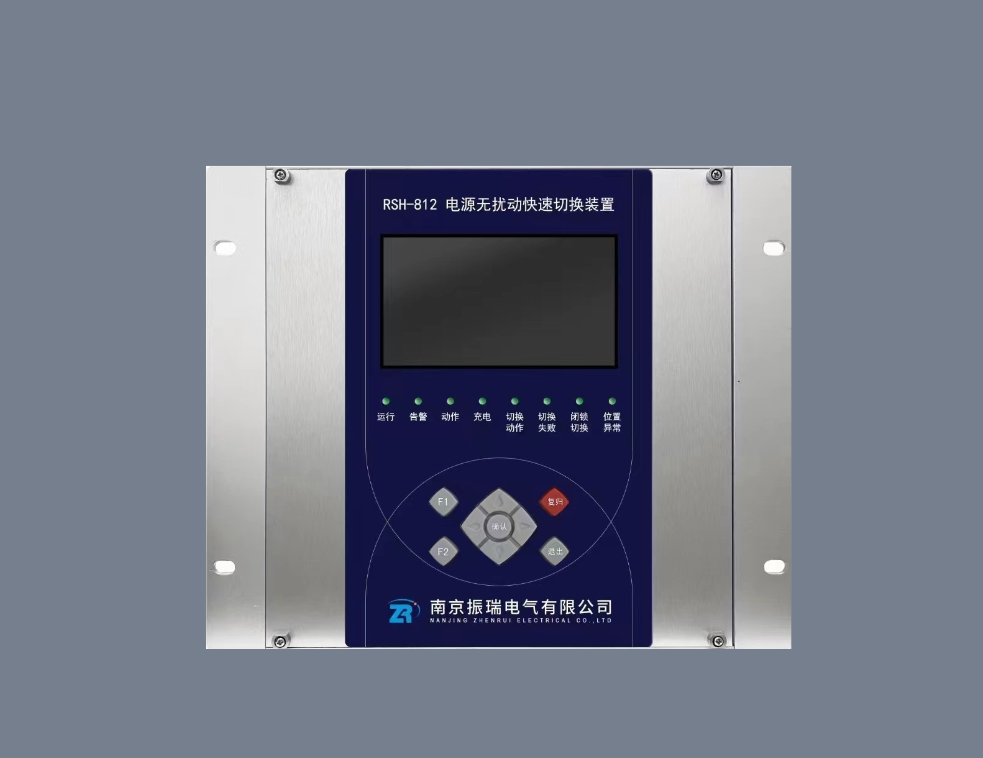

高压无扰动快切装置


一.自动重合闸应按下列规定装设
     (1)6kV 及以上的架空线路以及电缆架空混合线路,在具有断路器的条件下,如果用电设备允许而且无备用电源自动投入时,应装设自动重合闸装置或将自动重合闸功能投入运行
     (2) 必要时母线故障可采用母线自动重合闸装置。

二.自动重合闸装置,应符合下列规定
      (1)手动或通过遥控将断路器断开,或将断路器投入到故障线路上,而随即由保护装置将其断开时,自动重合闸均不应动作。
     (2)自动重合闸装置的某些元件损坏,以及继电器触点粘住或拒动等情况下,均不应使断路器多次重合。
     (3)当断路器处于不正常状态不允许实现自动重合闸时,应将自动重合闻装置闭锁。
     (4)自动重合闸装置应能够在重合闸后加速继电保护的动作,必要时可在重合闸前加速继电保护的动作。

三.对单侧电源供电的线路自动重合闸应符合下列规定
     (1)采用一次重合闸。
     (2)当电网由几段串联线路构成时,宜采用重合闸前加速保护动作,或顺序自动重合闸。

四.备用电源自动投入

1.在下列情况下,应装设备用电源或备用设备自动投入装置

     (1) 具有备用电源的发电厂厂用电源和变电所所用电源

     (2)由双电源供电,其中一个电源经常断开作为备用的电源。

     (3)降压变电所内有备用变压器或有互为备用的电源。

     (4)有备用机组的某些重要辅机。

五.自动投入装置的功能设计应符合下列要求
     (1)除发电厂备用电源快速切换外,应保证在工作电源或备用设备断开后,并根据需要加延时后,才投入备用电源或备用设备。
     (2)工作电源或设备上的电压,不论何种原因消失,除有闭锁信号外,自动投入装置均应动作。当手动断开工作电源及事故跳闸等不允许备用电源自动投入时,均应有闭锁信号。
     (3)自动投入装置应保证备用电源在母线无电压和工作电源断路器断开后才投入。
     (4)自动投人装置应保证只动作一次。
     (5)应校核备用电源或备用设备自动投入时过负荷及电动机自动起动的情况,如过负荷超过允许限度或不能保证自起动时,应有自投装置动作时自动减负荷的措施。
     (6)当自动投入装置动作时,如备用电源或备用设备投于故障上,应使保护加速跳闸。

     (7)备用电源自动投入装置应具有工作电源的电流闭锁功能


六.110/10kV 与35/10kV 变电站备用电源自动投入

     (1)110kV 与 35kV 侧为一路电源进线有两台变压器时,两台变压器分列运行时,10kV 侧可设计母线分段断路器自动重合闸。
     (2)110kV 与35kV 侧有两路电源进线时,如果为一供一备,可设计线路备自投,两台变压器分列运行时,10kV 侧可设计母线分段断路器备自投。如果两路电源进线同时运行,可设计母线分段断路器备自投;两台变压器分列运行时,可设计 10kV 侧母线分段断路器自动重合闸。

     4.10/0.4kV 变电站备用电源自动投入10/0.4kV 变电站有两路以上电源进线时,自动重合闸装置投入根据上一级变电站运行方式的要求,以及负荷的重要性进行设计。有线路自动重合闸与 10kV侧母线分段断路器自动重合闸两种方式。

七.母线测量电压自动切换

1.在下列情况下需要设置母线测量电压自动切换
    (1) 有两台及以上电压互感器并有电能计费,当电压互感器长期断电影响电能计费时。
    (2) 有两台及以上电压互感器并有高压电动机,而且需要低电压保护时。

2.母线测量电压自动切换允许条件
    (1) 母线分段断路器处于合闸时,允许自动切换

    (2)母线分段断路器处于分闸,两路电源进线断路器均为合闸时,允许自动切换
    (3)母线测量电压自动切换二次电路应有防止反送电的措施

八.同步并列及解列
    变电站内有可能发生非同步合闸的断路器,应设置同步并列,并符合下列规定:
    1) 对单机容量在 6MW 及以下的发电机,可装设带相位闭锁的手动同步装置,对单机容量在 6MW 以上的发电机,应装设自动准同步装置和带相位闭锁的手动同步装置。
    2) 备用电源投入时需要检同期的电源进线,应设置自动检同期装置,并闭锁备用电源自动投入。

总结:企业自备发电厂,为保证电力系统电源中断或发生故障时,不影响企业重要负荷用电,应在适当地点设置解列点,安装无扰动快速切换装置。
