适用范围：VIP-9672C变压器综合保护装置适用于35KV、10KV电压等级、且接线方式为△/Y型，一般容量在6300KVA及以下的变压器。
产品功能：差动速断、比率差动、差流越限、CT断线、三段式电流保护、复压闭锁过电流、过负荷、零序过流、过电压、低电压、PT断线、PT失压、系统失电、非电量保护、控制回路断线
产品优势：VIP-9672C变压器综合保护装置=1台变压器差动保护装置+一台变压器后备保护装置，主后备保护一体，一台满足两台设备的功能。
通讯方式：装置支持103通讯规约， MODBUS RTU规约。1路以太网口；一路1路485口，1路B码对时口；一路打印口、支持故障录波功能。
一年质保，终身维护
经销、代理、OEM/ODM
12小时内快速回应

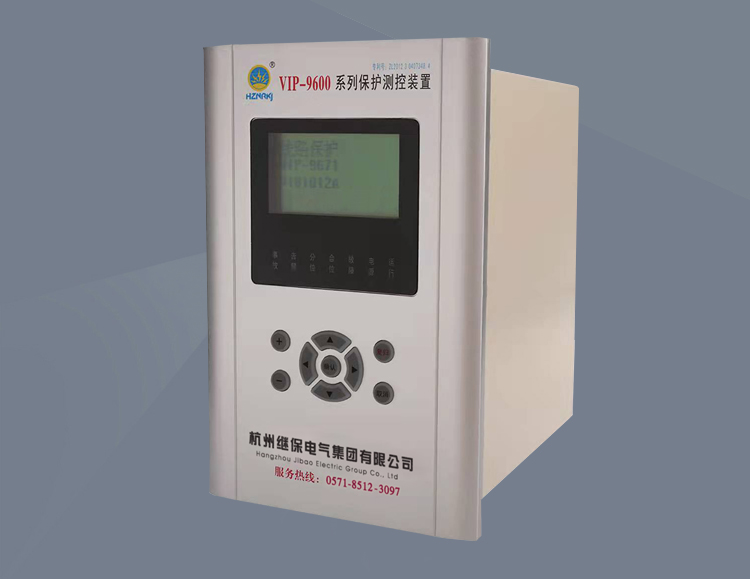

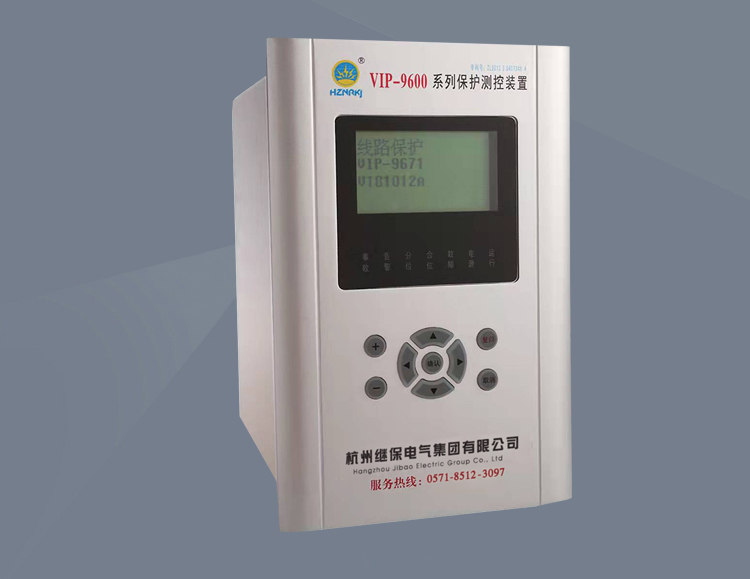

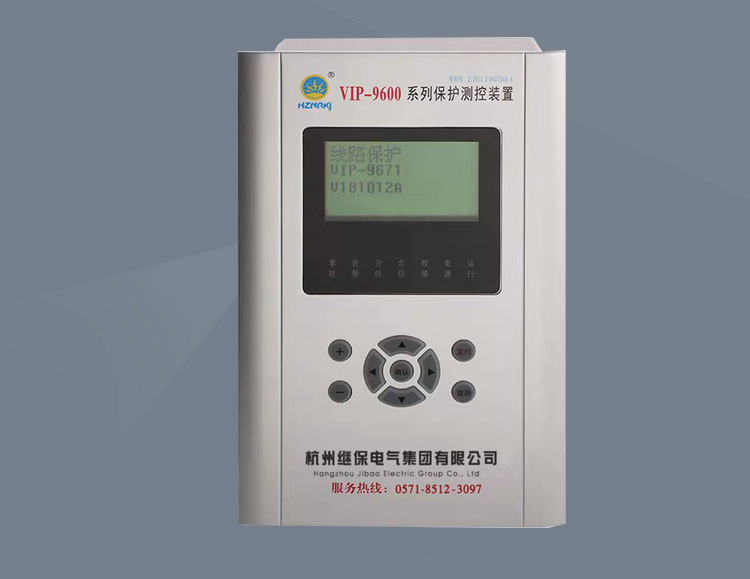

VIP-96S72C变压器综合保护装置产品简介
VIP-9672C变压器综合保护装置适用于△/Y型的变压器，一般容量在6300KVA及以下。本装置为保护测控一体化装置，提供通信接口，可以和其他保护、自动化设备一起，通过通信接口组成自动化系统，可安装在主变的高压侧开关柜也可安装在主变的低压侧开关柜或者组屏安装。
VIP-96S72C变压器综合保护装置保护配置
差动速断 （跳闸）；
比率差动 （跳闸）；
差流越限 （告警）；
CT断线 （告警，CT断线时会闭锁比率差动）；
三段式电流保护 （跳闸）；
复压闭锁过电流 （跳闸）；
过负荷 （告警/跳闸可选）；
零序过流 （告警/跳闸可选）；
过电压 （跳闸）；
低电压 （告警/跳闸可选）；
PT断线 （告警）；
PT失压 （告警）；
系统失电 （告警/跳闸可选）；
非电量保护
控制回路断线 （告警）；
测控功能
母线电压：Uab、Ubc、Uca、Ua、Ub、Uc；
测量电流：Ia、Ib、Ic；
功率：P、Q、COS；
频率：f；
电度：EP+、EP-、EQ+、EQ-；
具有14路遥信开入采集；
10路继电器出口（含告警/跳闸各1个），可扩展3个；自带1路装置失电信号；
事件SOE记录；

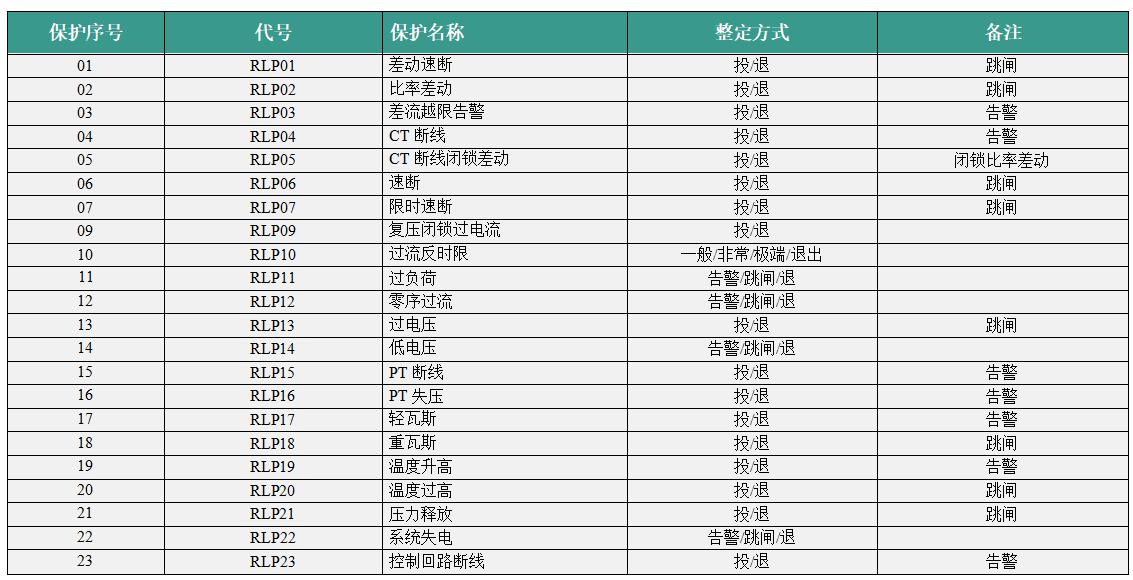

VIP-96S72C变压器综合保护装置保护投退菜单

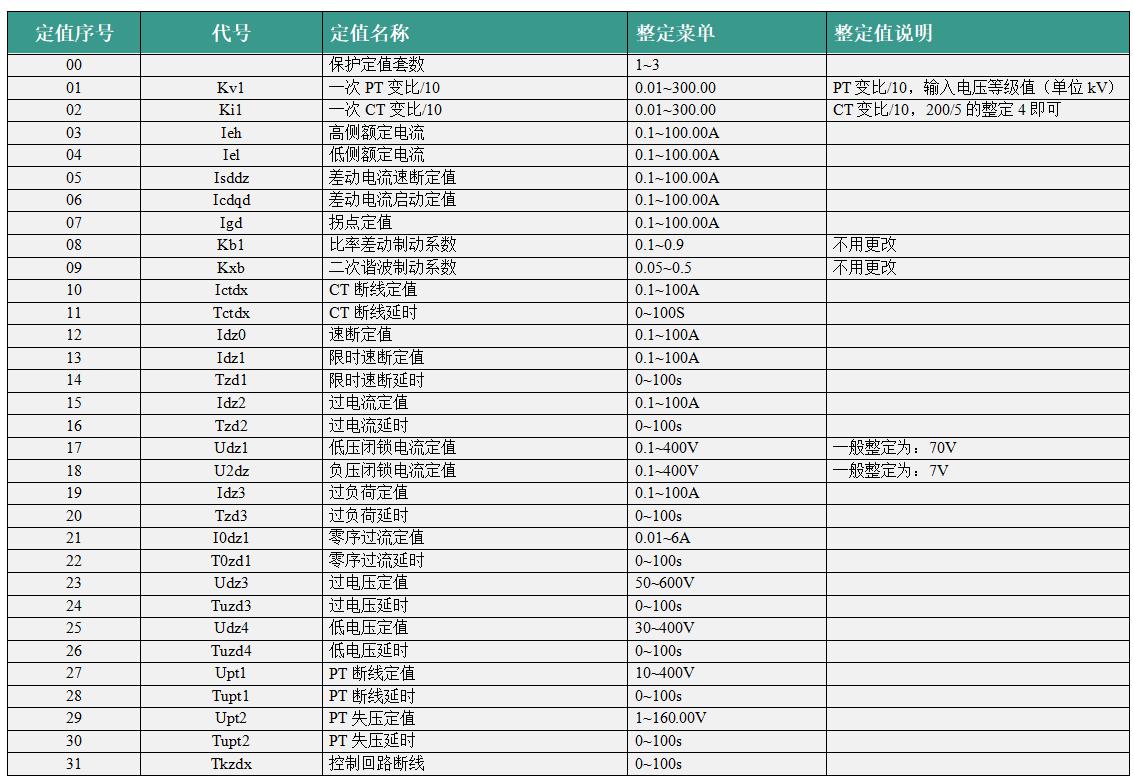

VIP-96S72C变压器综合保护装置保护定值菜单

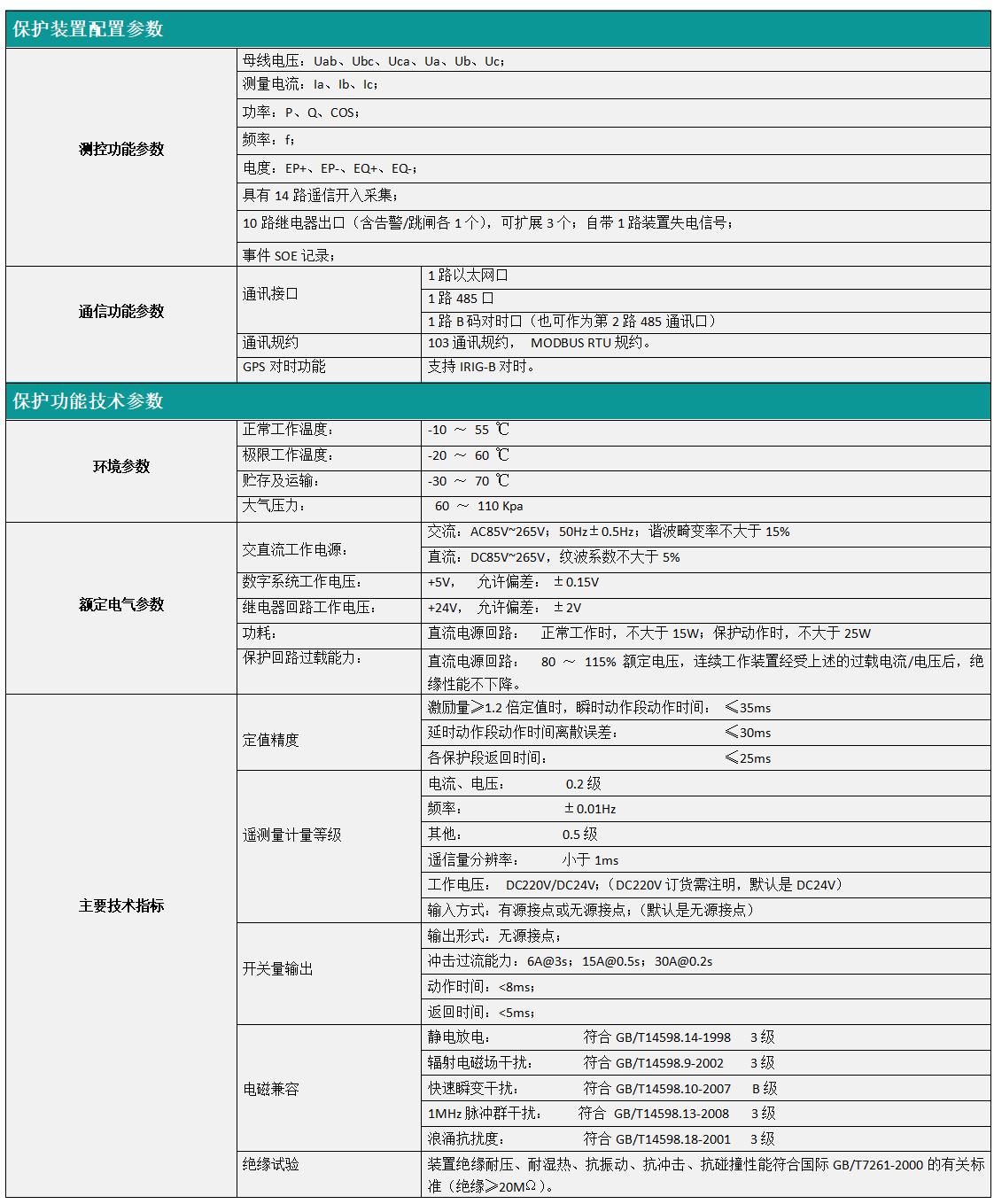

VIP-96S72C变压器综合保护装置技术参数

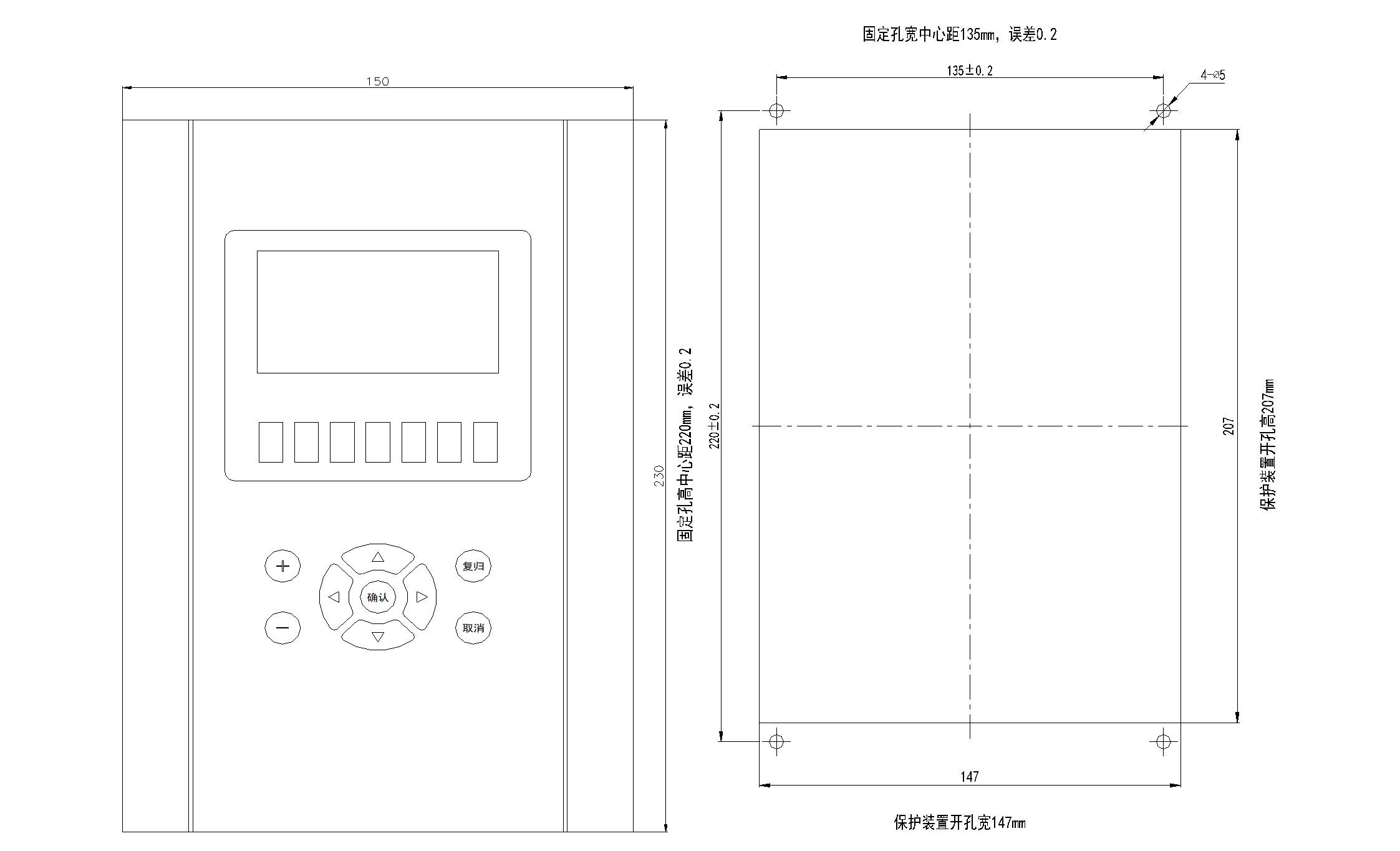

VIP-96S72C变压器综合保护装置尺寸图
