为什么变压器差动/非电量/高后备保护要闭锁桥备自投?

什么情况下，需要闭锁桥备自投？

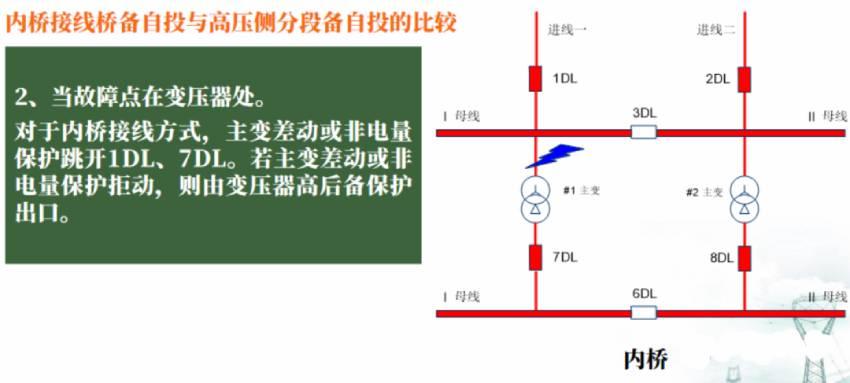

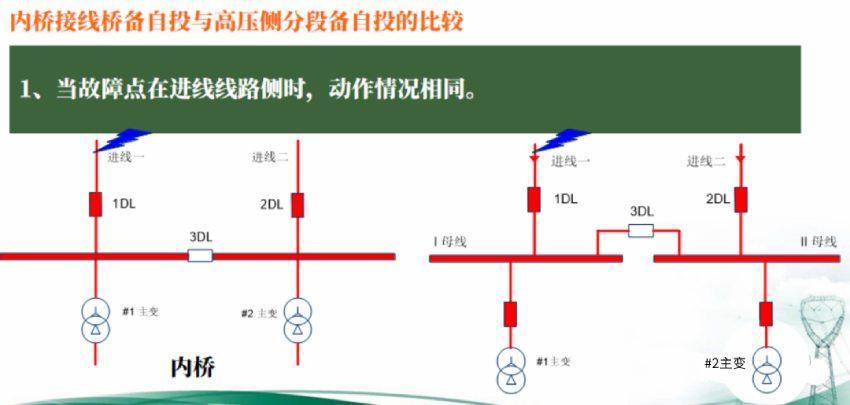

1、内桥接线 当故障点在变压器处。

      对于内桥接线方式，主变差动或非电量保护跳开1DL、7DL。若主变差动或非电量保护拒动，则由变压器高后备保护出口。

      此时，对于内桥接线方式，I母失压，进线一无流，且II母有压，满足备投启动

      条件。若此时备投动作合上3DL， 则进线二将与故障点连接。保护跳开2DL，会造成全站失压，扩大事故范围。因此主变差动保护、非电量保护、高后备动作需闭锁内桥备自投。

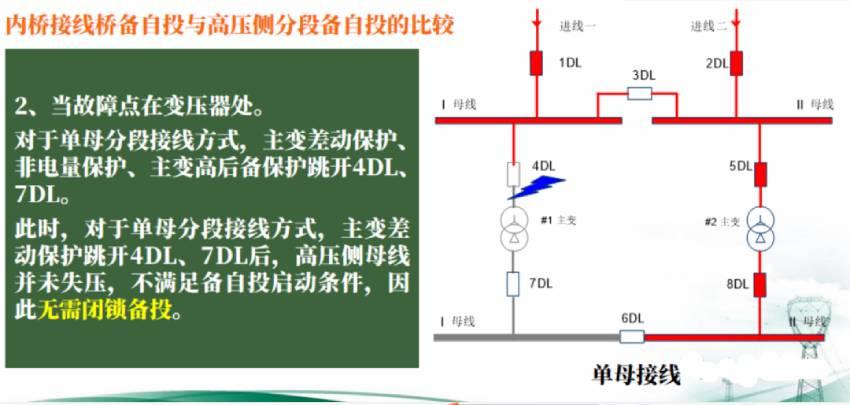

2、单母接线 当故障点在变压器处。

      对于单母分段接线方式，主变差动保护、非电量保护、主变高后备保护跳开4DL、7DL。

      对于单母分段接线方式，主变差动保护、非电量保护、主变高后备保护跳开4DL、7DL。此时，对于单母分段接线方式，主变差动保护跳开4DL、7DL后， 高压侧母线并未失压，不满足备自投启动条件，因此无需闭锁备投。

3、内桥接线 当故障点在低压侧母线上。

      对于内桥接线方式，主变低后备保护跳开6DL、7DL。

      对于内桥接线方式，主变低后备保护跳开6DL、7DL。此时主变高压侧及其母线仍有电压，备投不满足启动条件，不动作。

      如果低后备保护或7DL拒动，则由主变高后备保护动作，跳开1DL、 6DL、7DL。此时主变高压侧及其母线失压，备投满足启动条件。若备投动作，合上3DL。若7DL已跳开，则使得#1主变空载运行，没有实际意义。若是由于7DL拒动导致高后备动作，则会使得进线二将与故障点连接，进而导致全站失压。因此，若主变高后备保护动作，应闭锁备自投。

4、单母接线 当故障点在低压侧母线上时。

      对于单母接线方式，主变低后备保护跳开6DL、7DL。

      对于单母接线方式，主变低后备保护跳开6DL、7DL。此时主变高压侧及其母线仍有电压，备投不满足启动条件，不动作。如果低后备保护或7DL拒动，则由主变高后备保护动作，跳开4DL、6DL、7DL。此时，对于单母分段接线方式，跳开4DL、7DL后，高压侧母线并未失压，不满足备自投启动条件，因此无需闭锁备投。
