VIP-9663D低压备自投装置


适用范围:VIP-9663D低压备自投装置适用于0.4KV的两进线一母联或者两进线无母联电力系统中。

主要功能:4种备自投方式、速断、限时速断、过电流、过流反时限、过负荷、控制回路断线。

测控功能:电流,电压:0.2级;频率 ±0.01Hz;其他 :0.5级;遥信量分辨率:小于1ms

通讯功能:103通讯规约,MODBUS RTU规约。以太网通讯协议,RS485通讯协议、B码对时

开入开出:14路遥信开入采集;10路继电器出口,可扩展3个;自带1路装置失电信号;事件SOE记录;


产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-9663D低压备自投装置简介

      VIP-9663D 低压备自投装置适用于400V电压等级的有母联的进线开关的自投装置。该装置具备4种方式的备自投功能,且具备自恢复功能。可组屏安装,也可就地安装在开关柜的面板上。


VIP-9663D低压备自投装置功能配置

      备自投方式1   (用于进线1合位、母联合位、进线2分位情况,如进线1故障,则 先跳进线1、再合进线2,带自恢复)

      备自投方式2   (用于进线1分位、母联合位、进线2合位情况,如进线2故障,则 先跳进线2、再合进线1,带自恢复)

      备自投方式3   (用于进线1合位、母联分位、进线2合位情况,如进线1故障,则先跳进线1、再合母联,带自恢复)

      备自投方式4   (用于进线1合位、母联分位、进线2合位情况,如进线2故障,则先跳进线2、再合母联,带自恢复)

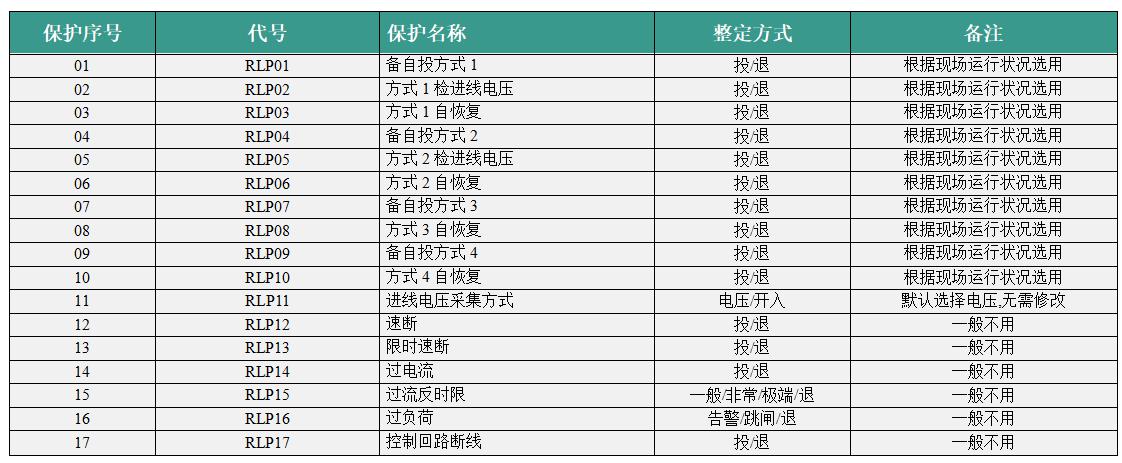

VIP-9663D低压备自投装置投退菜单

VIP-9663D低压备自投装置投退菜单

VIP-9663D低压备自投装置整定值菜单

VIP-9663D低压备自投装置整定值菜单

VIP-9663D低压备自投装置端子图说明

VIP-9663D低压备自投装置端子图说明

VIP-9663D低压备自投装置技术参数

VIP-9663D低压备自投装置技术参数

VIP-9663D低压备自投装置开孔尺寸图:

VIP-9663D低压备自投装置开孔尺寸图
