35KV变电站二次综合自动化系统构成和配置方案

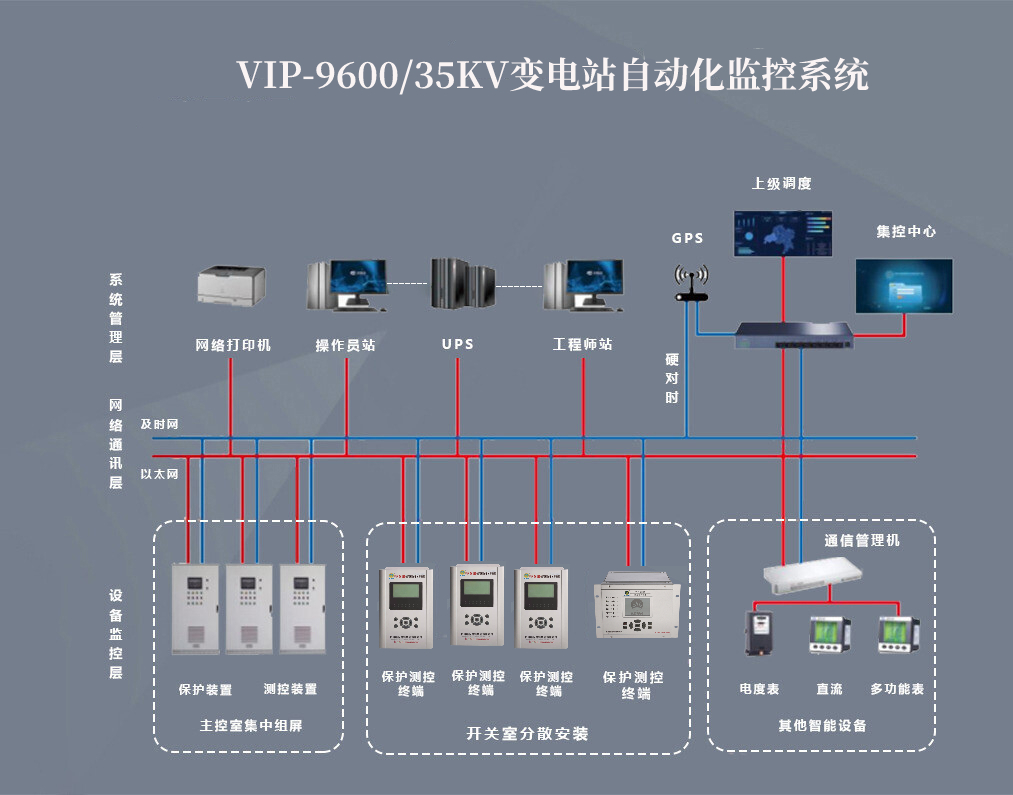

一、系统整体架构

        本35KV变电站二次综合自动化系统采用“分层分布式”架构，分为站控层、间隔层、过程层（传统站可简化为站控层+间隔层），配合通信网络、时间同步系统、电源系统及安全防护系统，形成“三层两网”的完整体系，实现数据采集、保护控制、监测预警、远程调度的一体化功能，各层级独立运行、协同工作，确保系统可靠性与灵活性。

1、 站控层（系统核心与调度中枢）

        站控层是整个自动化系统的“大脑”，负责全站数据集中管理、人机交互、高级应用与调度通信，实现对间隔层设备的统一监控与管理，支撑“无人值班、少人值守”运维模式，主要设备配置如下：

        监控主机（双机冗余）：采用工业级服务器，配备冗余硬盘、冗余电源，安装变电站综合自动化监控软件，实现全站实时数据采集、处理、存储、显示，支持画面切换、报表生成、故障告警、操作记录查询等功能；双机热备配置，确保一台主机故障时，另一台主机无缝接管，不影响系统正常运行。

        操作员工作站：与监控主机联动，提供人机交互界面，供运维人员进行现场操作（如遥控操作、定值修改、故障查询等），支持权限分级管理，防止误操作。

        远动通信管理机：作为变电站与上级调度中心、集控站的通信枢纽，采用双机冗余配置，支持IEC 60870-5-104等远动规约，实现遥测、遥信、遥控、遥调（四遥）数据的上传与下达，具备链路检测、报文校验、断线重连与数据缓存续传能力，确保调度指令准确执行与数据实时传输。

        五防主机：集成微机五防系统，与监控系统、现场设备联动，实现倒闸操作的强制闭锁，支持操作票模拟预演、动态闭锁，杜绝“带负荷拉隔离开关”“接地刀闸未分合禁止送电”等误操作，保障设备与人员安全，采用“电气闭锁+微机五防+监控系统逻辑闭锁”三重冗余架构。

        时间同步装置：采用GPS+北斗双模对时，为全站所有自动化设备提供统一的时间基准，对时精度达到μs级，确保故障录波、事件顺序记录（SOE）的时间一致性，支撑事故反演与故障分析，同时统筹考虑各厂家设备接口兼容性，必要时增设协议转换设备。

        打印机：用于打印报表、故障记录、操作日志等，支持自动打印与手动打印，留存运维记录。

2.间隔层（就地测控与保护执行层）

        间隔层是系统的“手脚”，按一次间隔（如35KV线路、主变压器、母线、电容器组、所用变等）独立配置，完成就地保护、测量、控制与通信功能，具备独立运行能力，即使站控层或通信网络故障，也能独立实现间隔内设备的保护与控制，确保供电安全，主要设备配置如下：

        •线路保护测控装置：每回35KV出线配置1台，集成电流速断保护、限时电流速断保护、过电流保护、零序电流保护等功能，同时实现遥测（电压、电流、功率等）、遥信（开关位置、故障状态等）、遥控（开关分合闸）功能，保护动作时间≤20ms，测量精度≤0.5级。

        •主变压器保护测控装置：每台主变配置1套，集成差动保护、瓦斯保护、过负荷保护、温度保护、零序保护等功能，支持主变有载调压联锁逻辑，实现主变运行状态的实时监测与故障快速切除，保护动作可靠，测控数据精准。

        •母线保护装置：配置1套，实现母线相间短路、接地短路的保护，支持母线分段备自投（BZT）自适应闭锁机制，动作快速可靠，防止母线故障扩大，保障母线供电连续性。

        •电容器组保护测控装置：每组电容器配置1台，集成过电流保护、过电压保护、欠电压保护、零序保护等功能，支持电容器投切无功优化策略，实现电容器组的安全运行与精准控制。

        •所用变保护测控装置：配置1台，实现所用变的过流、过压、接地保护及运行参数监测，保障所用变稳定供电，为站内二次设备提供可靠电源。

        •小电流接地选线装置：配置1套，基于暂态零序能量法或五次谐波幅值比较法，在单相接地故障发生后200ms内准确识别故障线路，大幅缩短巡线时间，提升故障处理效率。

        间隔层所有装置均采用模块化、插件化设计，支持热插拔与在线升级，内置高精度交流采样电路，直接对TA/TV二次侧工频交流信号进行高速AD采样，摒弃传统直流变送器，提升测量精度与动态响应速度，保护与测控的电流回路严格物理隔离，避免相互干扰。

3.过程层（智能站标配，传统站可省略）

        过程层是面向一次设备的数字化接口层，实现模拟量/开关量采集、跳合闸执行与网络采样/跳闸（GOOSE/SMV），主要设备包括合并单元（MU）、智能终端（ST）及各类传感器/执行机构，适用于智能化程度较高的新建35KV变电站，传统改扩建变电站可根据实际需求简化配置或不配置：

        合并单元（MU）：采集CT/PT模拟量，将模拟信号转为数字量并通过网络传输至间隔层保护测控装置，实现数字化采样，提升采样精度与抗干扰能力。

        智能终端（ST）：接收间隔层保护装置的GOOSE跳闸指令，驱动断路器分合闸，反馈开关位置与设备状态，实现控制指令的精准执行。

        传感器/执行机构：包括温度、压力、密度等非电量监测传感器，以及有载调压、无功投切等执行元件，实现一次设备非电量参数的实时监测与控制指令的落地执行。

4.通信网络（系统神经与数据通道）

        •站控层网络：采用千兆工业以太网，双网冗余配置，采用TCP/IP协议，连接站控层所有设备（监控主机、操作员工作站、远动通信管理机等）与间隔层装置，实现全站数据的高速传输；双网采用均衡流量管理，确保网络传输的实时性和可靠性，支持故障自动切换，切换时间≤50ms。

        •间隔层网络：采用百兆工业以太网或RS-485、CAN总线，连接间隔层各保护测控装置与过程层设备（若有），实现间隔内数据的本地传输，适配就地设备通信需求。

        •网络设备：配置工业级以太网交换机（双冗余配置）、通信网关等，交换机具备抗电磁干扰、防尘、防潮能力，支持VLAN划分，隔离不同类型数据，提升网络安全性；通信网关实现不同协议的转换，确保多厂家设备互联与数据互通。

        通信协议优先采用IEC 61850标准，可方便地实现不同厂家的设备互连，同时支持不同的规约向不同的调度所或集控站转发不同的信息报文，保障与上级调度系统的无缝对接。

5. 辅助系统与安全防护（稳定运行保障）

5.1 电源系统

        配置直流屏（110V/220V），采用双充电机、双蓄电池组冗余配置，为站控层、间隔层所有设备提供稳定的直流电源；同时配置UPS电源，保障监控主机、通信设备等核心设备在交流电源中断时，能够持续运行≥1小时，避免数据丢失与系统停运，电源系统支持交直流双源供电、无缝自动切换（切换时间<10ms），所有装置宽温设计（-25℃~+70℃），适应现场恶劣环境。

5.2 安全防护系统

        - 横向防护：划分网络区域，设置防火墙，隔离站控层与间隔层网络，禁止无关设备接入，防止网络攻击；对所有设备进行权限分级管理，不同岗位人员分配不同操作权限，记录所有操作日志，便于追溯。

5.3 辅助监控系统

        - 火灾自动报警子系统：配置火灾报警主机、烟感传感器、温感传感器等，实现火灾隐患的实时监测，与监控系统联动，发生火灾时及时发出告警并启动应急措施，符合GB 50116、GB 55036等国家标准要求。

二、系统核心功能

1、 保护功能（核心安全功能）

        系统具备完善的继电保护功能，覆盖35KV变电站所有一次设备，保护动作快速、可靠，能够在设备发生故障时，快速切除故障点，防止故障扩大，保障电网安全稳定运行，具体包括：

        线路保护：电流速断保护、限时电流速断保护、过电流保护、零序电流保护、重合闸保护（可选），针对线路短路、接地等故障，快速动作切除故障线路。

        主变压器保护：主变差动保护（反映主变内部短路故障）、瓦斯保护（反映主变油位、瓦斯异常）、过负荷保护（反映主变过载）、温度保护（反映主变绕组温度过高）、零序电流保护（反映主变接地故障），全方位保障主变安全运行。

        母线保护：母线相间短路保护、母线接地短路保护，快速切除母线故障，避免故障扩散至整个变电站。

        电容器组保护：过电流保护、过电压保护、欠电压保护、零序保护、谐波保护（可选），防止电容器组因故障损坏，保障无功补偿系统正常运行。

        所用变保护：过流保护、过压保护、接地保护，保障所用变稳定供电，为站内二次设备提供可靠电源。

        备用电源自投（BZT）：支持分段自投、进线自投、变压器自投等多种动作逻辑，具备充电条件判别、闭锁逻辑完备、动作过程可追溯特性，当工作电源故障时，自动投入备用电源，保障供电连续性。

        低频低压减载装置：按轮次、定值、时限分级切除负荷，保障系统频率、电压稳定，避免电网崩溃。

        所有保护装置均具备保护定值整定、保护压板投退、保护动作记录、故障录波等功能，保护动作信息可实时上传至站控层监控系统，便于运维人员查询与分析。

2、 测控功能（实时监测与控制）

        - 遥信功能：实时采集设备状态信息，包括开关分合闸位置、保护动作状态、设备故障状态、压板投退状态等，遥信变位响应时间≤100ms，支持事件顺序记录（SOE），分辨率≤1ms，便于事故反演与责任追溯。

        - 非电量监测：实时采集主变压器温度、瓦斯、油位，电容器组温度，断路器SF6气体压力等非电量参数，异常时发出告警信号，提前预警设备故障。

        - 遥测数据上传：将全站遥测数据（电压、电流、功率、电能等）实时上传至上级调度中心，上传周期可配置（默认10s）。

        - 数据同步：与上级调度中心实现数据同步，确保调度中心实时掌握变电站运行状态，支持调度指令的精准执行；具备完善的链路检测、报文校验、断线重连与数据缓存续传能力，确保数据“零丢失”。

        - 操作票管理：支持操作票的编制、审核、执行、归档，可根据设备状态自动生成标准操作票，避免操作票编制错误。

        - 操作记录：记录所有操作行为（操作人、操作时间、操作内容、执行结果），便于运维人员追溯与考核。

        - 多级告警：根据故障严重程度，分为紧急告警（如设备短路、保护动作）、一般告警（如设备异常、参数越限）、提示告警（如操作完成、定值修改），告警方式包括声光告警、画面弹窗、短信通知（可选）。

        - 告警记录：所有告警信息、故障信息均自动记录，包括告警时间、告警内容、处理状态等，可随时查询、统计、打印，便于运维管理。

        - 常规报表：自动生成日报、月报、年报，包括电能报表、遥测统计报表、告警统计报表、操作记录报表等，报表格式符合电力行业标准，可直接打印。

3、 远动功能（调度对接）

        实现变电站与上级调度中心、集控站的无缝对接，完成“四遥”数据的上传与调度指令的下达，具体包括：

        遥测数据上传：将全站遥测数据（电压、电流、功率、电能等）实时上传至上级调度中心，上传周期可配置（默认10s）。

        遥信数据上传：将设备状态、故障信息、保护动作信息等遥信数据实时上传至上级调度中心，遥信变位优先上传。

        遥控指令接收：接收上级调度中心下发的遥控、遥调指令，经权限验证、五防闭锁后执行，并将执行结果反馈至调度中心。

        数据同步：与上级调度中心实现数据同步，确保调度中心实时掌握变电站运行状态，支持调度指令的精准执行；具备完善的链路检测、报文校验、断线重连与数据缓存续传能力，确保数据“零丢失”。

4、五防闭锁功能（安全操作保障）

        集成微机五防系统，实现倒闸操作的全流程闭锁，杜绝误操作，具体功能如下：

        操作票管理：支持操作票的编制、审核、执行、归档，可根据设备状态自动生成标准操作票，避免操作票编制错误。

        模拟预演：操作前可进行模拟预演，验证操作流程的正确性，不符合五防规则的操作将被禁止。

        强制闭锁：根据五防规则，对不符合操作顺序的指令进行强制闭锁，防止误拉合断路器、误投切压板、带负荷拉隔离开关等危险操作。

        操作记录：记录所有操作行为（操作人、操作时间、操作内容、执行结果），便于运维人员追溯与考核。

5、告警与故障处理功能

        系统具备完善的告警与故障处理功能，能够及时发现设备异常与故障，提醒运维人员处理，具体包括：

        多级告警：根据故障严重程度，分为紧急告警（如设备短路、保护动作）、一般告警（如设备异常、参数越限）、提示告警（如操作完成、定值修改），告警方式包括声光告警、画面弹窗、短信通知（可选）。

        故障录波：当设备发生故障时，自动记录故障时刻的电气参数（电压、电流波形）、保护动作信息，录波文件符合COMTRADE标准，可本地回放、参数整定、谐波分析及阻抗轨迹绘制，便于故障分析与定位。

        故障定位：根据故障录波数据、遥信变位信息，自动判断故障类型、故障点，为运维人员快速处理故障提供支撑；小电流接地选线装置可快速识别单相接地故障线路，缩短故障处理时间。

        告警记录：所有告警信息、故障信息均自动记录，包括告警时间、告警内容、处理状态等，可随时查询、统计、打印，便于运维管理。

6、报表与统计功能

        系统具备完善的报表生成与统计功能，满足运维与调度需求，具体包括：

        常规报表：自动生成日报、月报、年报，包括电能报表、遥测统计报表、告警统计报表、操作记录报表等，报表格式符合电力行业标准，可直接打印。

        自定义报表：支持用户根据实际需求，自定义报表格式、统计范围、统计周期，满足个性化运维需求。

        数据统计：对全站电气参数、设备状态、告警信息等进行统计分析，生成趋势曲线（如电压、电流趋势曲线），便于运维人员掌握设备运行规律，提前发现设备隐患。

7、自诊断与远方维护功能

        - 自恢复：部分轻微故障（如通信瞬时中断）可自动恢复，无需人工干预，提升系统运行稳定性。

三、设备选型与配置

 1、选型原则

        •核心设备选用国内知名品牌、成熟可靠的工业级产品，具备相关行业认证（如国家电网入网认证、ISO9001质量认证），确保设备质量与可靠性。

        •设备具备良好的兼容性与扩展性，支持IEC 61850等标准化协议，可灵活对接后续新增设备与上级调度系统，符合电网升级需求。

        •设备操作便捷、维护简单，人机界面友好，适配现场运维人员的操作习惯，降低运维难度；支持热插拔与在线升级，便于设备维护与更新。

        •设备具备较强的抗电磁干扰、防尘、防潮、防腐蚀能力，适应变电站现场恶劣环境，电磁兼容达IEC 61000-4-2/3/4/5四级标准。

        •兼顾经济性与实用性，在满足功能需求的前提下，优化设备选型，控制建设成本；推广节能降耗、环保型产品，符合绿色设计要求。

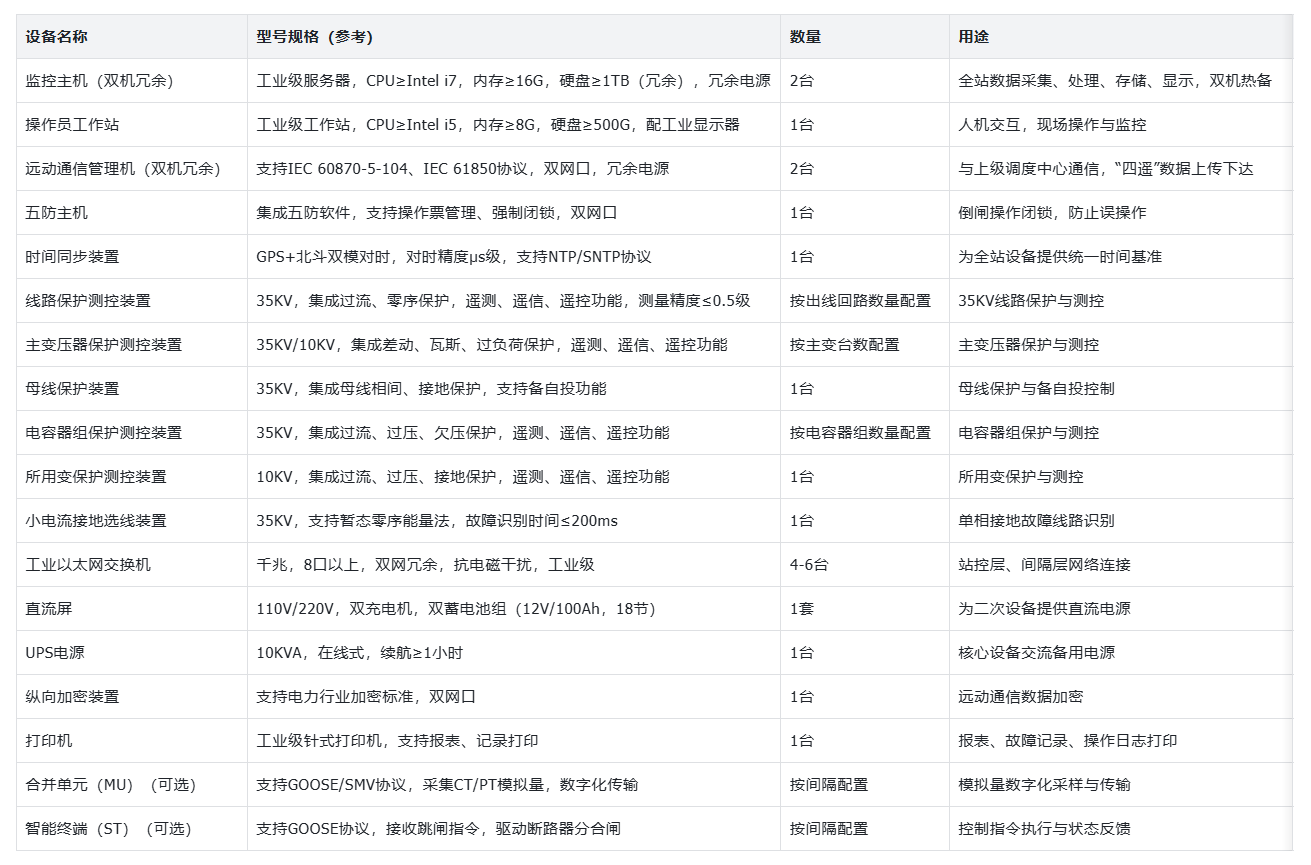

4.2 主要设备选型与配置清单
