水电站无人值守自动化系统改造方案、内容

        水电站无人值守自动化系统改造，核心是通过计算机监控、智能传感、可靠通信与远程集控，将传统人工值守电站升级为“无人值班、少人值守”的现代化智能电站，实现远程监控、自动控制、故障自诊断与安全预警，大幅降低人力成本、提升运行效率与安全性。其中，电气二次系统作为电站的“神经+大脑+安全防线”，是无人值守改造的核心支撑，没有可靠的二次系统，就无法实现真正的无人值守，因此本次整合将重点完善电气二次设备及相关内容，同时保留改造全流程细节。

一、改造核心目标

        - 运行模式：取消现场24小时值班，正常运行无人值守，定期现场巡检维护。

        - 功能实现：四遥（遥测、遥信、遥控、遥调）全覆盖，电气二次设备全程自动化、智能化。

        - 安全保障：设备故障自动报警、保护动作、紧急停机，数据可靠存储，二次回路防误闭锁到位。

        - 效益提升：减人增效、优化调度、延长设备寿命、减少非计划停机，实现二次系统与一次设备、远程集控的无缝联动。

二、系统总体架构（三层）

1. 过程层（设备层）

        - 智能传感：水位计、压力/流量变送器、温度/振动/摆度传感器、电流/电压互感器（CT/PT，二次系统核心采集元件）。

        - 执行机构：数字式调速器、微机励磁调节器、智能阀门/闸门控制器、自动气动/液压回路。

        - 基础装置：机组自动化元件、现地保护回路、智能电表、断路器、隔离开关等（为二次设备提供控制、保护对象）。

2. 现地控制层（LCU层）

        - 现地控制单元（LCU）：按对象配置（机组LCU、公用LCU、开关站LCU、闸门LCU），是电气二次间隔层的核心设备。

        - 典型配置：PLC主控制器（冗余可选）、数字量输入/输出模块、模拟量采集模块、现地触摸屏/操作面板、现地/远方切换开关。

        - 核心功能：数据采集（含电气二次各类信号）、逻辑控制、现地/远方切换、独立保护、故障录波，与调速器、励磁、保护装置无缝对接。

        - 冗余配置：关键PLC、电源、通信口冗余，确保通信中断时本地自治安全，保障二次回路正常运行。

        - 二次回路相关内容：机组温度巡检（推力瓦、导轴瓦、定子绕组等）、机组振动/摆度采集、机组过速/紧急停机联动逻辑、机械制动自动控制、辅机系统联动，以及断路器、隔离开关的控制与联锁回路。

3. 站控/远程集控层

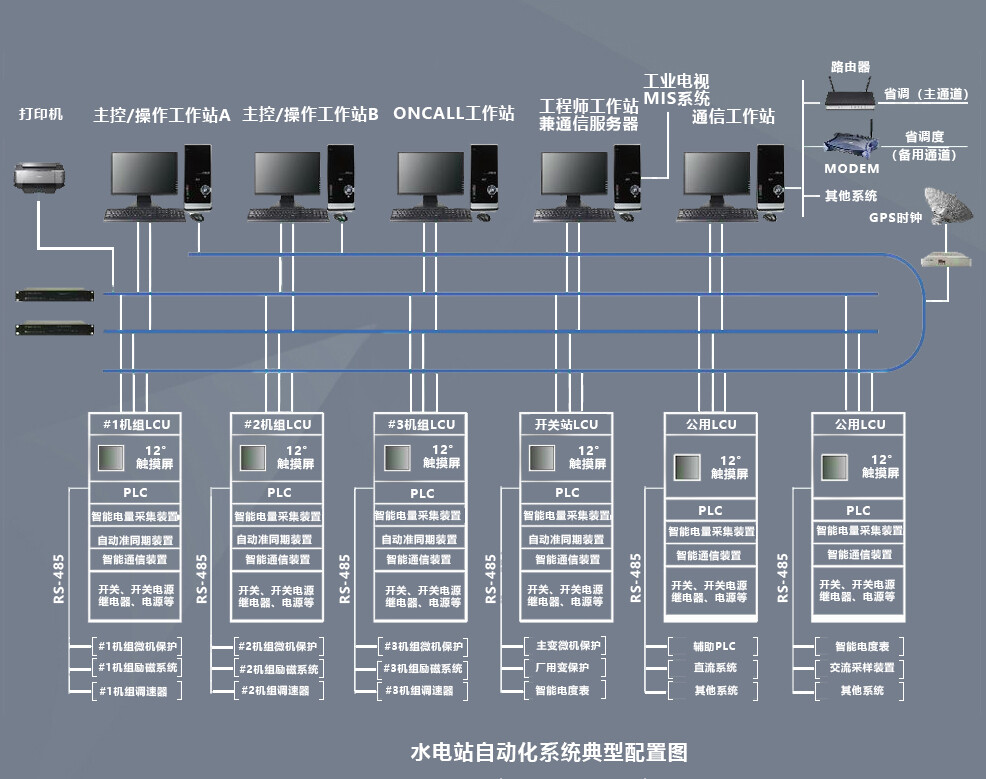

        - 主控系统：操作员工作站（2台冗余）、工程师工作站、历史/通信服务器、网络核心交换机、GPS/北斗时钟同步装置、打印机，是电气二次站控层的核心组成。

        - 远程集控中心：多站统一监控大屏、云平台、移动APP（手机/平板监操），实现二次设备远程监操、报警接收。

        - 软件功能：全景画面（含电气一次/二次系统模拟图）、趋势曲线、报警弹窗、操作记录、报表自动生成、事故追忆、SOE事件顺序记录，支持二次设备故障波形调取。

三、改造主要内容与子系统

1. 计算机监控系统（核心）

        - 升级改造：老旧系统更换为分层分布式全计算机监控，实现与所有电气二次设备的通讯联动。

- 关键功能：

          - 机组一键顺控开停机、自动并网、自动负荷调节（联动二次同期装置、调速器、励磁系统）。

          - 辅机（油/气/水）系统全自动运行、故障联动切换（通过LCU二次回路实现）。

          - 厂用电、直流系统（二次核心电源）智能监控与电源自动切换。

          - 故障分级报警（声光+短信/APP推送），覆盖二次设备所有异常信号。

2. 水情与水工监测系统

        - 水位监测：上游/尾水位冗余配置、高精度采集，数据接入监控系统，联动闸门二次控制回路。

        - 水情测报：雨量、流量、库水位自动采集、洪水预报演算，为二次系统调度决策提供数据支撑。

        - 闸门控制：进水阀/快速门/泄洪闸远程遥控、自动联锁、防误操作，其控制回路纳入LCU二次系统。

        - 水工安全：大坝渗压、位移、裂缝在线监测（可选），监测信号接入二次监控系统，异常触发报警。

3. 机组与电气自动化（重点完善电气二次部分）

（1）机组本体

        - 调速器：全数字式、远程调节、响应快、精度高，其二次控制部分（数字式电调控制器、频率测量、开度控制回路）纳入现地LCU，支持自动开机、停机、并网及负荷调整，联动紧急停机电磁阀控制回路。

        - 励磁：微机励磁，自动调压、恒功率因数、远程设定，其二次系统（双通道冗余微机励磁调节器、励磁功率柜、灭磁柜、过电压保护、转子电流/电压采集回路）与监控系统通讯，实现全程自动、故障自保护、远方可调。

        - 保护：微机综合保护（过流、过压、超速、瓦温、振动超标等），故障自跳闸、信号远传，属于电气二次核心保护设备，具体配置见下文详细说明。

（2）电气二次系统（详细介绍）

        电气二次系统是无人值守改造的核心，负责一次设备的监测、控制、保护、通讯，总体分为站控层、间隔层、过程层，具体设备、功能及改造要求如下：

① 站控层二次设备及功能

        - 主要设备：操作员工作站（2台冗余）、工程师工作站、数据服务器/历史服务器、打印机、GPS/北斗时钟同步系统、核心交换机、防火墙、纵向加密装置。

        - 时钟同步系统：主时钟+扩展时钟，给保护、测控、LCU、后台统一对时，保证故障时SOE事件时序准确，为事故分析提供可靠依据。

        - 二次安防设备（强制要求）：防火墙、纵向加密认证装置、单向物理隔离装置、安全审计、权限管理，满足电力监控系统安全防护规定，防止网络攻击，保护二次系统数据安全。

        - 远动与调度通信系统：

        - 设备：远动装置（RTU/远动通信机）、数据网接入设备（SDH/光猫/4G网关）、调度数据网交换机、纵向加密认证装置（电力安全区Ⅰ/Ⅱ必备）。

        - 功能：与地调/县调/集控中心四遥数据上传，支持IEC60870-5-104、101、CDT、Modbus TCP等规约，接收调度远程下达的负荷计划、调压指令，实现调度可监可控，是无人值守的必备条件。

② 间隔层二次设备（最核心、最详细）

- 微机保护装置（全站安全底线，无人值守必须全部微机化、智能化）：

          - 发电机保护：纵联差动保护（发电机主保护）、复合电压闭锁过流保护、定子接地保护、转子一点/两点接地保护、过电压/欠电压保护、失磁/失步保护、过负荷保护、负序过流（不平衡负荷）保护、过激磁保护，与监控系统通讯，动作信号远传，具备故障录波、事件记录、远方复归功能。

          - 主变压器保护：变压器差动保护、瓦斯保护（重瓦斯跳闸、轻瓦斯告警）、油温/绕组温度过高保护、过流/零序过流保护、过负荷保护、压力释放/油位低报警，联动主变冷却系统二次回路，实现故障自动跳闸与告警。

          - 线路保护：电流速断、限时速断、过流保护、零序电流保护（小电流接地选线）、重合闸（检无压/检同期），支持故障录波，动作信号接入监控系统，实现远方监查与复归。

          - 厂用电保护：高压厂变保护、低压馈线开关保护（智能断路器+综保）、备用电源自动投入（BZT/AAT）、厂用电快速切换，防止厂用电全停导致水淹厂房、设备失控，是无人值守必备安全装置。

          - 母线保护：中高压母线差动保护、母线PT断线监测，避免母线故障扩大，保障二次系统供电稳定。

          - 测控装置（电气间隔层必备）：每个高压间隔配置1台（线路测控、主变测控、母线PT测控、机组出口测控），功能包括：采集电压（U）、电流（I）、功率（P、Q）、功率因数（COSφ）、频率、电度等电气参数；采集开关位置、储能状态、隔离开关位置等状态信号；执行遥控分合操作；与监控后台、远动装置通信，实现间隔设备的远程监测与控制。

- 自动装置类二次设备：

          - 微机同期装置：自动准同期、手动同期，具备压差、频差、角差闭锁功能，可由监控系统自动发合闸命令，实现无人并网，是机组自动运行的核心二次设备。

          - 厂用电源备自投（BZT）：工作电源失压自动切备用，保障厂用电连续供电，避免二次系统失电导致设备失控。

          - 故障录波装置：记录故障时电压、电流波形，用于事故分析、保护动作评价，支持远传调取波形，为无人值守模式下的故障排查提供依据。

          - 电能计量装置：多功能智能电能表、关口计量表、电度采集终端，与调度/营销系统对接，实现电度远传、分时计费，数据接入监控系统，自动生成电能统计报表。

③ 直流系统二次（全站二次的心脏，保障二次设备可靠供电）

          - 设备：高频开关充电模块、蓄电池组（220V或110V）、直流屏、绝缘监测装置、直流馈线回路、蓄电池巡检仪。

          - 功能：给保护装置、控制回路、断路器操作、信号回路提供稳定供电；交流失电后仍保证保护可靠动作、信号正常传输；具备绝缘监测、接地报警功能，实现均充/浮充自动管理，无人值守模式下绝对不能出现直流系统故障，需完善监测与报警机制。

④ 二次回路、电缆、接地与屏柜（保障二次系统稳定运行）

          - 控制回路：断路器控制回路（防跳、合分闸闭锁）、隔离开关控制与联锁、现地/远方切换回路、紧急停机/事故停机回路、信号回路（事故音响、预告音响），所有回路需规范接线，确保逻辑可靠，防止误动作。

          - 互感器二次（CT/PT）：CT二次严禁开路、PT二次严禁短路；二次回路配置熔断器/空开，计量、保护、测量绕组分开布置；接地规范、实现等电位接地，避免干扰导致保护误动、数据跳变。

          - 电缆与敷设：控制电缆、信号电缆、动力电缆分开敷设，电缆屏蔽层单端接地，采取抗干扰措施，电缆标牌、编号规范，便于后期巡检维护。

          - 二次接地系统：完善保护接地、工作接地、等电位地网、屏蔽接地，减少电磁干扰，保障二次设备测量精度、保护动作可靠性。

⑤ 无人值守对二次系统的特殊要求

          - 全点位采集：所有重要开关、保护装置、油/水/气参数、温度、压力等信号，均需接入监控系统，无监测盲区。

          - 全远方操作：断路器、厂用电切换、励磁调节、调速控制、闸门操作等，均可通过远程集控或移动APP操作，无需现场干预。

          - 完善报警体系：保护动作、设备事故、运行异常、温度过高、油位过低、直流接地、通讯中断等所有异常，均需实现远传+短信+APP推送，确保运维人员及时知晓。

          - 防误操作闭锁：实现五防闭锁、逻辑闭锁，权限分级管理，防止误操作导致设备故障或安全事故。

          - 故障自诊断：二次设备具备自检功能，实时监测通讯状态、电源状态，出现故障自动报警并记录，便于快速排查。

          - 冗余与可靠性：关键二次回路双路供电、双网配置、双主机冗余，确保单一设备或回路故障不影响整个系统运行。

4. 辅助系统自动化（油/气/水）

          - 技术供水：自动滤水、压力/流量调节、备用泵自启动，其控制回路接入LCU二次系统，异常信号远传报警。

          - 渗漏/检修排水：液位联动泵、高水位报警、紧急强排，联动信号接入二次监控系统，实现无人干预自动处置。

          - 高压气/低压气：自动启停空压机、恒压供气、故障报警，压力信号接入二次测控装置，实现远程监测与控制。

          - 透平油/绝缘油：自动油位、油温、压力监测，漏油报警，监测信号接入二次系统，联动相关保护回路。

5. 通信系统（生命线，保障二次数据传输）

          - 主备链路：光纤+4G/5G无线双链路冗余，确保二次设备数据、监控信号、报警信息稳定传输，避免通信中断导致无人值守失效。

          - 协议标准：IEC61850、Modbus、DL/T634.5104等，确保二次设备（保护、测控、LCU）与监控系统、远动装置互联互通。

          - 网络安全：防火墙、单向隔离、权限分级、操作审计，与二次安防设备联动，保障二次系统网络安全。

6. 智能安防与视频AI（可选）

          - 视频监控：全厂高清覆盖、红外夜视、智能球机，重点覆盖二次屏柜室、开关站、机组厂房，实现远程可视化监控。

          - AI智能分析：设备状态识别、烟火检测、人员闯入、仪表读数自动识别（可识别二次屏柜仪表数据），异常触发报警。

          - 安防：电子围栏、门禁、入侵报警，与二次监控系统联动，实现安全预警。

7. 电源系统（高可靠，支撑二次系统运行）

          - 交流供电：双回路厂用电+外来备用电源自动切换，保障二次设备交流供电稳定，联动厂用电二次保护与备自投装置。

          - 直流系统：详见电气二次系统中直流系统部分，确保二次设备不间断供电。

          - UPS：监控/通信/重要二次仪表不间断供电，防止交流失电导致二次设备停运。

四、改造实施步骤

1. 现状评估：

            - 设备老化情况：一次设备状态、二次设备（保护、测控、LCU、直流系统）老化程度，是否为老式继电器或微机设备。

            - 自动化水平：现有二次系统自动化程度、四遥覆盖情况、通信条件。

            - 水工安全、保护配置：二次保护是否完善、接地是否规范、回路是否可靠。

            - 明确痛点：人力成本高、故障率高、调度不及时、二次设备误动/拒动、通信不稳定等。

2. 方案设计：

            - 依据：DL/T 2210-2021、水利部《智能化小型水电站技术指南》、电力监控系统安全防护规定。

            - 确定：系统架构、LCU配置、二次设备清单（保护、测控、直流等）、通信方案、分步实施计划，重点优化二次回路设计。

3. 设备采购与施工：

            - 优先：高可靠、易维护、国产主流品牌，二次设备需符合电力行业标准，具备完善的售后与运维支持。

            - 施工：不影响发电、夜间/枯水期施工、安全措施到位，重点规范二次回路接线、电缆敷设、接地施工，避免干扰。

4. 调试与联调：

            - 分步调试：单设备（二次保护、测控、LCU等）→ 子系统（二次系统单独调试）→ 全站联调→ 远程联调。

            - 重点测试：二次保护动作可靠性、四遥功能、顺控流程、报警系统、故障自诊断、防误闭锁，模拟各类故障场景，确保二次系统与一次设备、监控系统联动正常

5. 验收与运行：

            - 验收：功能验收、72/168小时试运行，重点验收二次设备性能、回路可靠性、通信稳定性。

            - 人员培训：集控值班、二次设备维护、应急处置（如二次故障排查、保护复归）。

            - 制度修订：无人值守运行规程、二次设备巡检制度、应急方案、权限管理制度。

五、关键技术要点

          - 独立性：LCU独立自治，网络断联仍能安全控制与保护，二次系统具备独立运行能力。

          - 冗余性：关键电源、通信、CPU、测点冗余，二次设备（如励磁调节器、PLC）关键回路冗余，确保系统可靠性。

          - 安全性：防误操作、权限管理、网络安全、事故追忆，二次回路防跳、闭锁到位，保护装置动作可靠。

          - 智能化：自动开停机、自动负荷调节、智能报警、故障诊断、趋势分析，二次设备实现全程自动化，减少人工干预。

          - 互联互通：二次设备（保护、测控、LCU、直流系统）与监控系统、远动装置、远程集控中心无缝通讯，协议统一，数据传输可靠。

六、改造效益

          - 经济效益：减少值班人员70%～100%，年省人力成本数十万元；优化水能利用，增发电量3%～8%；二次设备可靠性提升，减少非计划停机，降低维护成本。

          - 安全效益：二次系统实时监测、预警提前、保护快速，减少人身与设备事故；防误闭锁到位，避免误操作风险；直流系统稳定，保障保护装置可靠动作。

          - 管理效益：远程集中管控、数据可追溯、报表自动生成、调度精准；二次设备状态可远程监测，巡检效率提升，故障排查更便捷。

七、适用范围与建议

          - 适用：小型/中型水电站、老旧电站升级、梯级电站群集控，尤其适合二次设备老化、自动化水平低的电站。

- 建议：

            - 改造优先级：先核心监控+通信+二次保护+直流系统，再扩展辅机、视频、水情系统，确保二次系统可靠运行是前提。

            - 厂家选择：选择有成熟案例的专业厂家，优先选择具备二次设备研发、调试能力的厂家，确保售后与运维支持。

            - 标准遵循：严格遵循行业标准（如DL/T 2210-2021）、电力监控系统安全防护规定，通过电力/水利部门验收。

            - 后期运维：建立二次设备定期巡检、校验制度，及时更新软件版本，确保二次系统长期稳定运行。

          改造完成后，电站将实现远程可视化、控制自动化、故障智能化、管理集约化，其中电气二次系统实现“微机化、智能化、远程化”，全面支撑无人值守模式，推动电站迈向现代智慧水电运营模式。
