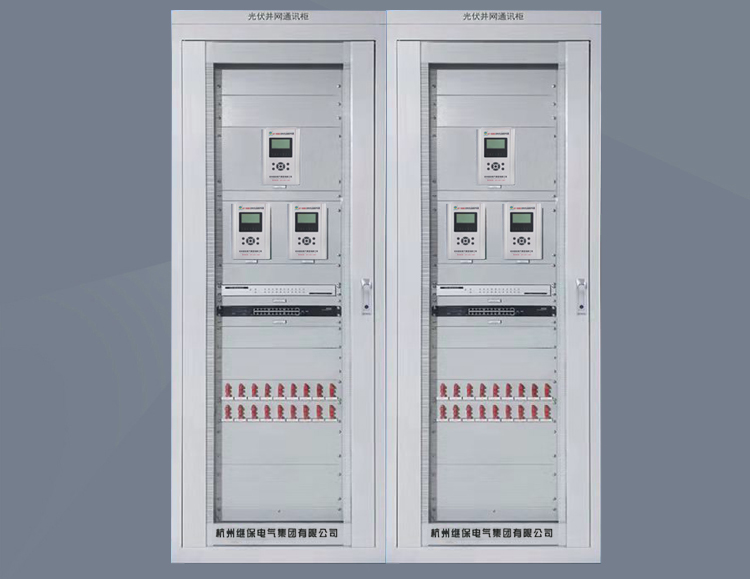

发电机保护测控屏工作原理

     发电机保护测控屏是集保护、测量、控制、监视于一体的微机综合自动化装置，核心原理是：实时采集发电机电气量与非电量 → 数字计算与故障判别 → 正常时监视 / 控制、故障时快速跳闸 / 告警，保障发电机安全稳定运行。

一、基本组成（硬件）

     电流互感器（CT）、电压互感器（PT）：采集机端 / 中性点电流、电压（二次侧：5A/1A、100V）。

     保护测控装置（核心 CPU）：微机保护芯片，完成采样、计算、逻辑判断、出口控制。

     操作回路、继电器、断路器：执行跳闸 / 合闸、信号告警。

     人机界面（HMI）：显示参数、状态、事件、定值设置。

     非电量采集模块：温度、振动、转速、油压、水温、励磁电压 / 电流。

     通信接口：与后台监控、远动调度通信（RS485、以太网、IEC61850）。

二、工作流程（原理总览）

信号采集

     电量：定子三相电流 / 中性点电流、机端三相电压、频率、功率、功率因数。

     非电量：绕组温度、轴承温度、振动、转速、油压、油位、水温、励磁电压 / 电流。

     信号调理与 AD 转换

     滤波、隔离、放大 → 数字量（高速采样，每周波 16–32 点）。

     数字计算与保护逻辑（核心）

     计算：有效值、序分量（正 / 负 / 零序）、差动电流、阻抗、功率、频率。

     与整定值比较：正常→继续监测；异常 / 故障→按逻辑判断（告警 / 跳闸）。

故障处理

     轻微异常：告警（声光、上传事件）。

     严重故障：瞬时 / 延时跳闸 → 跳开发电机出口断路器、灭磁、停机。

     测控与控制

     遥测、遥信、遥控、遥调（电压 / 无功 / 功率因数）。

     自动准同期、自动调压、自动调频、故障录波、事件记录。

三、核心保护原理（关键功能）

1. 纵联差动保护（发电机主保护：内部相间短路）

     原理：基尔霍夫电流定律

     正常 / 外部故障：I 机端 ≈ I 中性点 → 差流≈0 → 不动作

     内部短路：差流很大 → 瞬时跳闸（<35ms）

     采用比率制动特性：防外部故障时不平衡电流误动。

2. 定子接地保护

     原理：监测零序电压 / 零序电流

     单相接地 → 零序电压升高 → 告警或跳闸（依接地电流大小）。

3. 转子接地保护

     一点接地：告警

     两点接地：跳闸 + 灭磁（防止转子绕组短路、烧损）。

4. 后备保护（主保护拒动 / 外部故障）

     三段式过流 / 复合电压过流：I 段速断、II 段限时速断、III 段定时限

     过负荷：告警 + 延时跳闸

     过电压 / 低电压：保护绝缘与稳定

     失磁保护：监测阻抗 / 励磁电压 → 失磁→异步→失步→跳闸

     逆功率保护：防止电网倒送功率拖动发电机（汽轮机受损）

     高频 / 低频保护：频率越限→告警 / 跳闸

     负序过流：不平衡负荷 / 不对称短路 → 保护转子过热

5. 非电量保护

     温度过高、振动过大、油压过低、水温过高、转速异常 → 告警 / 跳闸。

四、测控功能（运行监视与控制）

     遥测（YC）：U、I、P、Q、cosφ、f、温度、压力

     遥信（YX）：开关位置、保护动作、告警信号

     遥控（YK）：远方分 / 合闸、开停机

     遥调（YT）：自动调压、调无功、调功率因数

     事件记录、故障录波、SOE：便于故障分析

五、总结

     发电机保护测控屏 = 数字式保护继电器 + 智能测控单元：

     保护：故障时毫秒级跳闸，隔离故障、防止损坏。

     测控：实时监视 + 自动控制，保证高效、稳定运行。
