35KV微机保护装置和10KV微机保护装置有什么不同?

        5kV 和 10kV 微机保护装置的核心差异，源于对应电压等级的电网运行参数、故障特征及安全要求不同，具体体现在保护配置、硬件参数、动作逻辑等多个维度，以下是详细对比：

一、 保护配置侧重点不同

        两种装置的保护功能需匹配对应电压等级设备的故障概率和危害程度：

        10kV 微机保护装置10kV 属于配网末端，主要保护对象为开关柜、变压器、电缆线路，故障类型以单相接地、过载、短路为主。核心保护功能：

        三段式过流保护（速断、限时速断、过流）

        单相接地保护（小电流接地系统专用）

        过载告警 / 跳闸

        变压器保护需额外配置瓦斯保护、温度保护

        功能特点：配置相对简化，侧重经济型和实用性，满足配网末端设备的基础保护需求。

        35kV 微机保护装置35kV 属于区域配网主干线，连接变电站与 10kV 配网，故障影响范围更广，需兼顾线路、母线、变压器等多种设备。核心保护功能：

        线路保护：三段式过流、距离保护（Ⅰ/Ⅱ/Ⅲ 段）、方向过流保护

        母线保护：母联保护、母线差动保护（重要变电站配置）

        变压器保护：差动保护、后备过流、零序电流保护、油温 / 瓦斯联动保护

        附加功能：重合闸（单侧 / 双侧电源）、低频减载、振荡闭锁

        功能特点：配置更全面，侧重选择性、灵敏性和可靠性，需应对复杂电网故障工况。

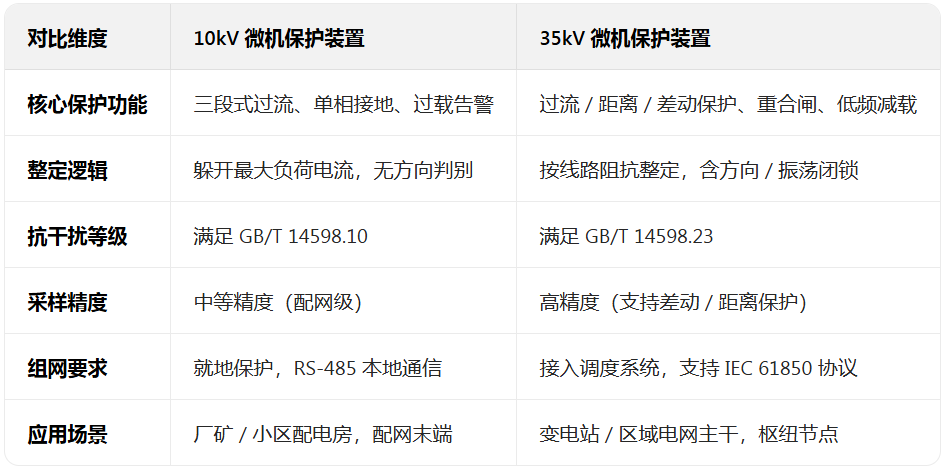

二、 硬件参数与耐受能力不同

三、 动作逻辑与整定原则不同

10kV 装置：

        过流保护整定以躲开最大负荷电流和相邻设备速断电流为主；

        单相接地保护多采用零序电流互感器检测，动作时限较短（秒级）；

        无复杂的方向判别和振荡闭锁逻辑。

35kV 装置：

        距离保护需根据线路阻抗整定，可区分故障点远近，避免越级跳闸；

        差动保护需平衡两侧电流互感器误差，设置制动系数防止误动；

        重合闸需区分单侧 / 双侧电源，双侧电源需检同期或检无压，避免非同期合闸冲击电网。

四、 应用场景与组网要求不同

        10kV 装置：多用于厂矿企业、住宅小区的配电房，多为就地保护，通信功能以 RS-485 为主，仅需上传故障信息至本地监控系统。

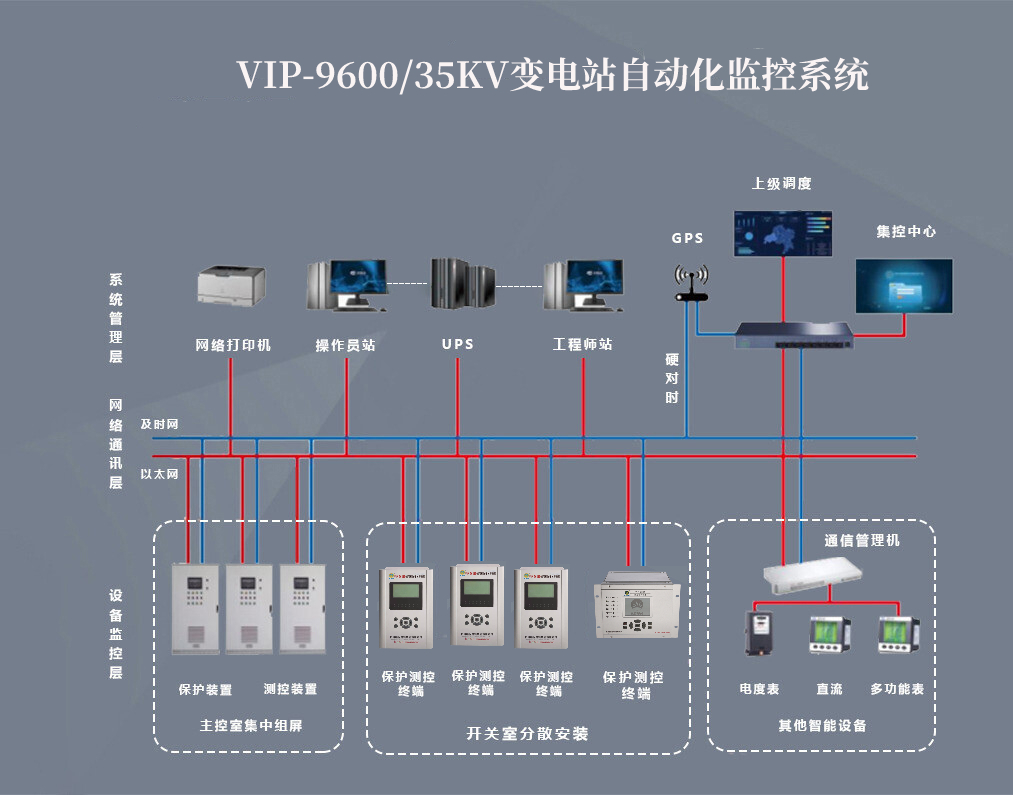

        35kV 装置：多用于变电站、区域电网枢纽点，需接入电力调度自动化系统（如远动终端 RTU），支持 IEC 61850、IEC 60870-5-103 等标准通信协议，实现远程整定、故障录波上传和电网协同控制。

总结

        简单来说，10kV 微机保护装置是 “经济型配网卫士”，侧重基础故障防护；35kV 微机保护装置是 “精密型电网管家”，需应对复杂电网工况，保障区域供电稳定。两者的选型需严格匹配电压等级、设备类型及电网运行方式。
