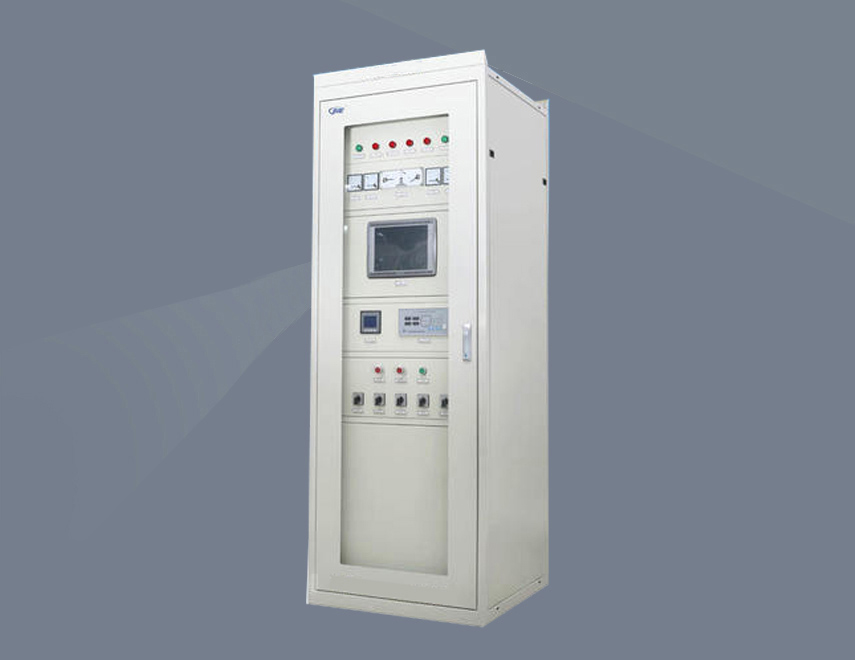

VIP-9000同期控制屏

VIP-9000发电机同期屏产品概括：

        VIP-9000发电机同期是集成自动/手动准同期控制的柜式设备，核心目标为实现发电机与电网的快速、低冲击并网。其结构采用2mm敷铝锌板（防腐喷塑），标准尺寸为2260×800×600mm（部分型号为2300×900×700mm），适应中央控制室安装环境159。内部配置多模块协同工作，支持多回路操作，并通过工业通信接口实现远程监控，是发电厂并网系统的关键设备46。

VIP-9000发电机同期屏产品功能

主要功能

        自动准同期控制：自动比较电网与发电机端的电压、频率，调节励磁系统（调压）和电液调系统（调频），在相位差满足条件时瞬时合闸14。

        多回路同期支持：通过面板切换开关，可扩展至1-8个同期点操作（需选配同期选点装置）。

        无压合闸：在机组型同期点无电压时仍可执行并网操作27。

        紧急并网模式：放宽频差至0.8Hz、压差至12V，缩短故障状态下的并网时间

保护功能

        非同期并列防护：自动检测电压、频率、相位差，确保合闸时满足ΔU≤±12V、Δf≤0.8Hz（紧急模式）及相位差≤2°，防止冲击电流损坏发电机绕组或大轴159。

        故障闭锁：装置异常时自动闭锁调速、调压及合闸出口，避免误操作27。

        手动备用模式：当自动准同期故障时，可通过手动同期装置（如MZ-10整步表）完成并网，保障电力生产连续性16。

通信功能

        遥测与遥控：支持Us、Ug、Δf等模拟量遥测，以及对象选择、机组启动等遥控操作27。

        工业标准信号输出：提供4-20mA信号（如励磁电流、电压），便于接入水电站综合监控系统进行组态监控14。

        以太网通信与GPS对时：支持事件SOE记录与时间同步，提升系统协同精度

智能调节与预测：

        基于频差及频差变化率预测合闸角度，首次满足条件即触发合闸，精度达相位误差<2°25。

        自动测量断路器导前时间（0.12–0.27s），免去现场调试环节

        支持机组型（发电机并网）和线路型（输电线路合闸）两种模式，并可扩展为四种同期类型

        同频合闸功能：在外部调速失灵时缩短并网周期

VIP-9000发电机同期屏硬件主要配置及作用

        CPU模块核心处理器，执行同期算法，控制合闸逻辑（基于32位微机保护平台）

        液晶触摸屏：人机交互界面，显示参数（电压、频率、相位差）并支持操作指令输入

        准同期控制器：实现自动同期功能，预测合闸相角并发出合闸命令

        手动同期装置：自动系统故障时的备用控制单元，依赖整步表手动操作

        同步监察继电器：实时监测两侧电压同步状态1

        三相电压变送表：将高电压信号转换为可测量的标准信号（0-100V±30V）

        开关元件与接口端子：提供与励磁屏、电液调系统的接口，支持调速调压信号传输

VIP-9000发电机同期屏特点

        双模式操作：自动准同期（一键启动）与手动准同期双重保障，兼顾效率与容错。

        多回路兼容性：单屏支持多机组/线路切换，减少设备冗余。

        智能接口集成：预留励磁屏、电液调系统接口，直接控制灭磁开关、机端电压及汽机转速。

        工业级通信：支持遥测、遥控及组网通信，适配电站自动化系统27。

        高可靠结构：2mm敷铝锌板柜体抗腐蚀，静电喷塑工艺延长使用寿命

 VIP-9000发电机同期屏产品参数

        电气参数：电源：AC85V–250V / DC100V–250V；PT输入信号：0–100V±30V39

        合闸精度：相位误差<2°；频率误差<0.02Hz；电压误差<0.5V59

        调节范围：频差整定：0.2–0.5Hz（紧急0.8Hz）；压差整定：3–12V59

        输出接点容量：交流220V/5A；直流220V/0.2A3

        环境适应性：温度：-10℃–45℃；湿度：<85%59

        通信协议：支持以太网、RS-232，输出4-20mA工业信号
