发电机比率制动式差动保护原理图、整定计算、动作处理

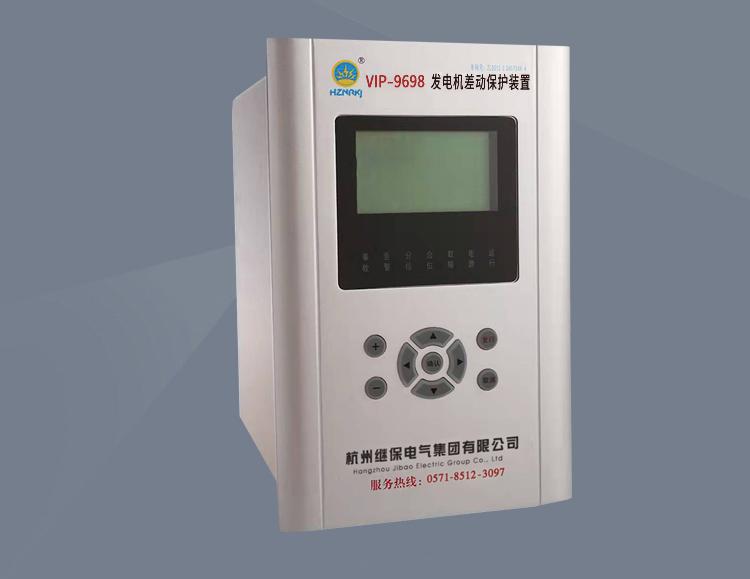

      我公司生产的VIP-9698发电机差动保护装置具有发电机差动断路保护，发电机比率制动式差动保护功能，可以完善的解决发电机比率制动式差动保护的相关需求，如有需要，请联系我司的工作人员！

发电机比率制动式差动保护工作原理

　　比率制动式纵差保护的动作电流是在变化的，它随短路电流的变化而自动变化，保证外部短路故障不误动的同时又对内部短路故障有很高的灵敏度。

　　以发电机一相为例，规定一次电流流入发电机为正方向。当正常运行以及发生保护区外的故障时，流入差动继电器的差动电流为零，差动继电器将不动作。当发生发电机内部故障时，流入差动继电器的差动电流将会出现较大的数值，当差动电流超过整定值时，差动保护判为发生了发电机内部故障而动作于解列发电机。

1、比较发电机机端与中性点电流的相位和幅值来判断故障点。

　　（1） 当正常运行或外部故障时，I1和I2 方向相同，大小相等，差动电流Id=I1-I2=0; 制动电流 Iz= （11+I2）/2-I。

　　（2） 当区内故障时，I1和I2 反方向，差动电流Id=11-I2=0故障电流，与I1和I2 的绝对值的和成正比; 制动电流IZ 与I1和I2 的绝对值的差成正比。

2、为了保证外部故障时装置不误动，故采用比率制动式差动元件，使动作电流跟着制动电流而变，外部短路电流越大，继电器的动作电流也越大，确保外部故障时，继电器能够可靠制动。

　　整定恰当的制动系数能保证区外故障可不误动，区内故障可靠动作。如上图，采用双斜率的动作特性曲线，斜率1小些，是考虑到内部短路时有良好的灵敏度，斜率2 大些，考虑到区外故障形成的巨大穿越电流会使两侧TA 饱和程度不同，同时产生很大差流，提高斜率来提升制动能力，防止外部短路误动。

发电机比率制动式差动保护整定计算

       差动保护保证区外故障时可靠地躲过两侧CT特性不一致所产生的不平衡电流。区内故障保护0s动作于全停。由于发电机比率制动式差动保护整定计算较为复杂，这里一两句话述不清楚，如果你需要发电机比率差动保护整定值计算方面的服务，可联系我司的技术人员！我司有承装、承修资质，可以提供权威的定值计算服务。

发电机比率制动式差动保护动作处理方法

       （1）检查机组出口开关、机组励磁、灭磁开关及厂用高压侧开关跳闸。

       （2）检查风洞和差动保护范围内的一次设备详细情况，首先检查有无着火，如有着火现象应立即执行发电机着火程序进行救火。

       （3）检查保护是否由于保护误动或人为误碰。

       （4）检查差动回路和继电器。

       （5）停机后测量机组及变压器绝缘电阻。

       （6）如检查未发现不良现象，在取得生产副厂长或总工程师同意后，启动机组，慢慢进行递升加压并联系检修测量继电器差压，加强对机组的监视，发现异常立即灭磁停机。

       （7）递升加压试验良好后，可恢复送电。
