发电机负序过负荷保护原理作及动作处理

发电机负序过负荷保护的原理

       发电机不对称故障和不对称运行时，负序电流引起发电机转子表层过热超过规定值的限度对转子就遭受损伤。因此发电机承受负序电流的能力，就构成和整定负序电流保护的依据，此保护可兼作系统不对称故障的后备保护。

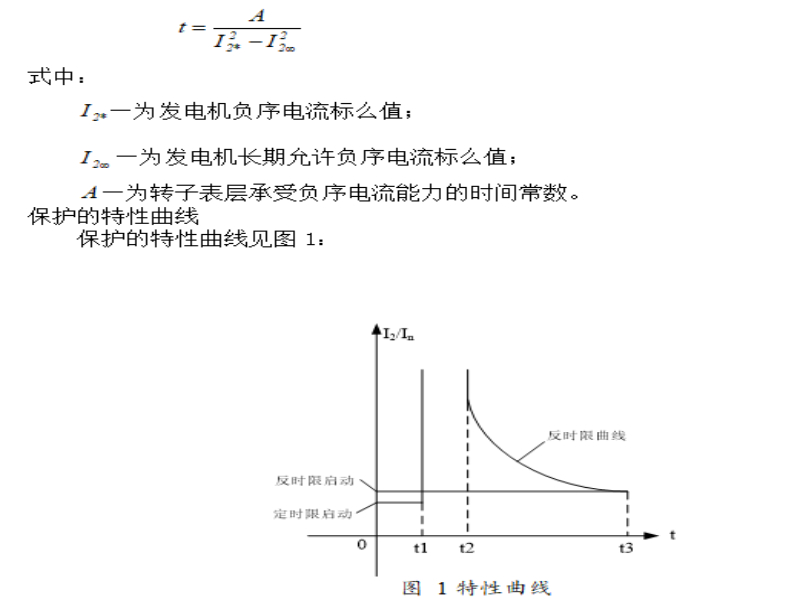

      该保护由负序过负荷定时限信号和反时限负序过负荷两部分组成。负序过负荷定时限信号按发电机长期允许的负序电流下能可靠返回的条件整定。反时限负序过负荷由发电机转子表层允许的负序过流能力确定。发电机短时承受负序过电流倍数与允许持续时间的关系式为：

发电机负荷过负荷保护逻辑图

发电机负序过负荷保护的作用

      发电机长时间超过额定负荷运行时作用于信号的保护。中小型发电机只装设定子过负荷保护;大型发电机应分别装设定子过负荷和励磁绕组过负荷保护。

发电机过荷保护的整定计算原则

     发电机过负荷保护由一个相电流继电器和一个时间继电器构成，动作时发信号。

     Iop=KrelIn/Kre

     式中：Kre—返回系数，取0.85；

     Krel—可靠系数，大于1.05

    友情提示：我公司提供发电机过荷保护的整定值计算业务，公司也具有相应的资质，如有需求，请联系我司工作人员！

发电机负序过负荷的应该如何处理？

      1.迅速减少负荷，使任一相静子电流不超过额定值，负序电流显示在（862A/690A）以下；

      2.汇报值长；

      3.检查机组是否正常，若有明显故障，应立即解列发电机；

      4.注意转子温升、机组振动情况，

      一部：超过反时限保护动作值，发变组全停1保护动作出，否则立即将发电机与系统解列。

      二部：超过允许值，立即将发电机与系统解列。

如何避免发电机负序过负荷运行造成安全事故

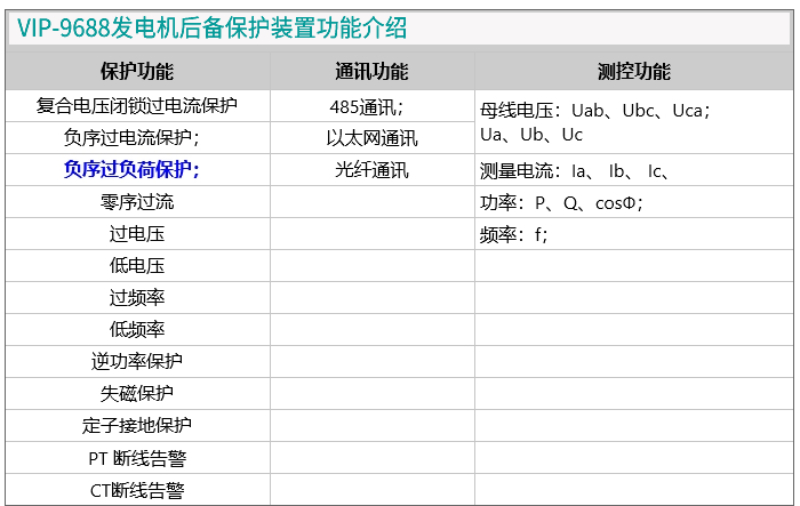

      可使用一套我公司生产的VIP-9688发电机后备保护测控装置，该保护装置具备发电机过负荷保护功能，在发电机出现负序过负荷运行时，可以第一时间发出切开故障电路并发出告警信号和，防止事的扩大化。
