发电机定子接地保护工作原理、范围、动作处理方法

来源:智能电力网 时间:2023-05-31 17:08:01 发布信息

发电机定子接地接保护工作原理

      发电机定子接地保护作为发电机定子单相接地故障保护,由基波零序电压部分和三次谐波电压两部分组成,基波零序电压保护机端至机尾95%区域的定子绕组单相接地故障,由反映发电机机端零序电压原理构成,经时限t1(3s)动作于解列灭磁;三次谐波电压保护机尾至机端30%区域的定子绕组单相接地故障,由发电机中性点和机端三次谐波原理构成,经时限t2(5s)动作于信号。二者组成100%的定子接地保护。保护设有PT断线闭锁。

VIP-9688发电机后备保护装置

      我公司研发生产的VIP-9688发电机后备保护测控装置具备发电机定子接地保护功能,可以完全满足定子接地保护的需求,可在线咨询和了解

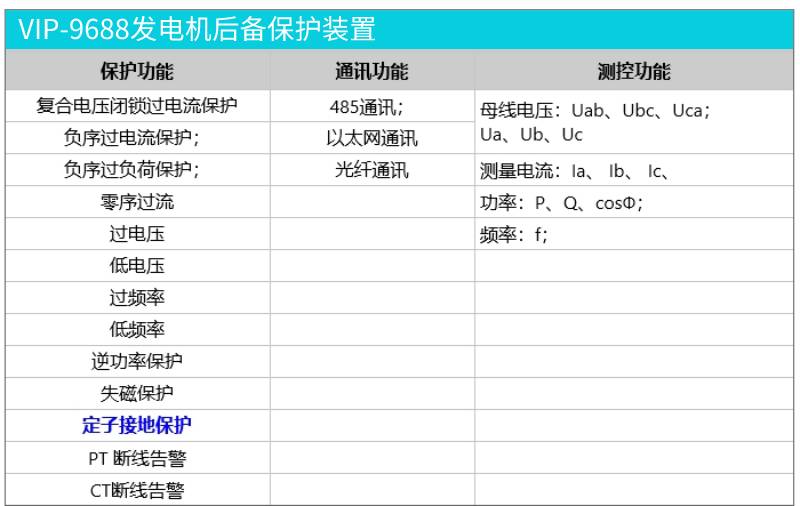

VIP-9688发电机后备保护装置

发电机定子接地保护的动作原理

      (1)零序电压定子接地保护由零序基波电压U0(取自中性点电压,能保护发电机85%-95%的定子绕组)。基波零序电压定子接地灵敏段动作于发信号,高定值段动作经给定延时,启动出口继电器执行全停。DCS画面“发电机定子接地跳闸”光字牌亮,同时事故音响报警。

      (2)三次谐波电压比率定子接地保护,保护发电机中性点25%左右的定子接地,机端三次谐波电压取自机端开口三角零序电压,中性点侧三次谐波电压取自发电机中性点TV,此保护动作于发预告信号。

      (3)三次谐波电压差动定子接地保护,此保护动作于发预告信号。

      (4)发电机机端TV一次断线时发TV一次断线报警信号,并闭锁三次谐波电压差动定子接地保护。



发电机定子接地保护范围

      发电机定子线圈及出线及同一电压等级相直通部份,包括电压互感器、电流互感谢器、电缆、母线、开关刀闸、互感器一次侧、刀闸断路器、发电母线及电压互感器一次侧、变压器低压侧(发电机电压侧)、厂变高压侧等。



 发电机定子接地保护动作的原因分析

         100%定子绕组接地保护在很多发电厂可能出现误动,经分析这种情况归因于发电机中性点接地的方式。一般当发电机中性点经消弧线圈接地或者直接接地时,机端三次谐波电压通常要小于中性点的三次谐波电压。机端三次谐波电压在电机的中性点经配电变压器接地时通常要大于中性点的三次谐波电压,保护装置的动作量大于制动量,保护出现误动作。



 发电机定子接地保护动作后怎么处理

       通常情况下,接地变压器高阻接地故障电流大约是接地电容电流的1.4倍。接地故障电流会随着接地变压器电抗的增大而减小。这不仅会导致限流作用和消弧线圈相比相差甚远,故障点能量加大,而且还可能造成故障电流增大,提高了可靠性和保护灵敏度。发电机中性点接地的方式要与发电机定子接地的保护方式相适应,依据我国相应的发电机单相接地电流允许值的规定来限制保护投入方式,投跳闸需要在接地电流比允许电流大的时候,而投信号在接地电流允许的电流值范围之内,
