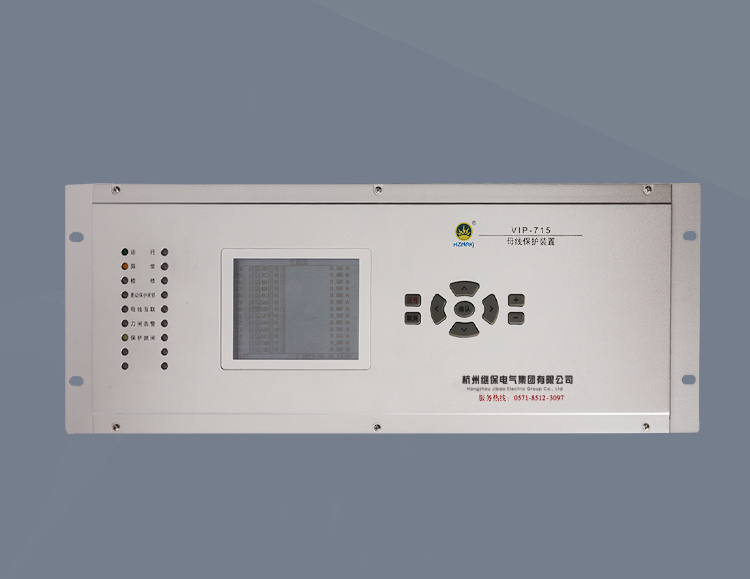

VIP-7615线路距离保护装置(61850通讯)

VIP-7615线路距离保护装置简介

      VIP-7615线路距离保护装置主要适用于110KV及以下电压等级需配距离保护的线路，可集中组屏，也可分散于开关柜。

VIP-7615线路距离保护装置保护功能：

      1）三段距离保护；

      2）三段相过流保护；

      3）两段零序过流保护；

      4） 三相一次重合闸；

      5﹚合闸后相电流/零序电流加速保护；

      6）低频减载保护；

      7）低压减载保护；

      8） 过负荷告警；

      9）零序电流告警；

      10）接地告警；

      11）频率异常；

      12）弹簧未储能告警；

      13）控制 回路断线告警；

      14）TWJ 异常告警；

      15）PT 断线告警；

      16）CT 断线告警；

      17）故障波形记录。

VIP-7615线路距离保护装置测控功能：

      1）8 路遥信开入采集、装置遥信变位；

      2）Ia、Ib、Ic、3I0、Ua、Ub、 Uc、Uab、Ubc、Uca、P、Q、COSφ、F 等 14 个模拟量的遥测；

      3）遥控分合；

      4）小电流接地选 线试跳（支持自动重合功能，需外接零序电流）；

      5）对时。

VIP-7615线路距离保护装置原理

      距离保护 距离保护设有 Zab、Zbc、Zca 三个相间距离保护。

1、相间距离保护

      为了使各段的电阻分量便于配合，本特性电阻侧的边界线的倾角与线路灵敏角φZD 相同，这 样，在保护各段范围内，具有相同的耐故障电阻能力。正序方向元件采用正序电压和相间电流进 行比相。

      正序方向元件的特点是引入了健全相的电压，因此在线路出口处发生不对称故障时能保证正 确的方向性，但发生三相出口故障时，正序电压为零，不能正确反应故障方向。为此当三相电压 都低时采用记忆电压进行比相，电压恢复后重新用正序电压进行比相。

2、 振荡闭锁

      用户可选择投“振荡闭锁元件”去闭锁Ⅰ、Ⅱ段距离保护，否则距离保护Ⅰ、Ⅱ段不经振荡 闭锁而直接开放。距离保护Ⅲ段不经振荡闭锁直接开放。

1)启动开放元件

      启动元件瞬间开放保护：若按躲过最大负荷整定的正序过流元件不动作或动作时间尚不到 10ms，则将振荡闭锁开放 160ms。

      该元件在正常运行突然发生故障时立即开放 160ms，当系统振荡时，正序过流元件动作，其 后再有故障时，该元件已被闭锁，另外当区外故障或操作后 160 ms 再有故障时也被闭锁。

2)不对称故障开放元件

     不对称故障时，振荡闭锁回路还可由对称分量元件开放。

     不对称故障的开放元件动作判据为 I0＋I2 > m·I1 该方法能有效的防止振荡时发生区外故障时距离保护的误动，而对于区内的不对称故障能够 开放。

3)对称故障开放元件

     U1 为正序电压，φ为正序电压和电流之间的夹角。若发生对称故障，该电压小于 5%UN，开 放判据为：

         -0.03UN < U1Cosφ < 0.08UN ，持续 150ms；

         或：-0.10UN < U1Cosφ < 0.25UN ，持续 500ms；

 3、距离保护逻辑

      1.保护启动时，如果按躲过最大负荷电流整定的振荡闭锁过流元件尚未动作或动作不到 10ms， 则开放振荡闭锁 160ms，另外不对称故障开放元件、对称故障开放元件任一元件动作则开放振荡 闭锁；用户可选择投“振荡闭锁元件”去闭锁Ⅰ、Ⅱ段距离保护，否则距离保护Ⅰ、Ⅱ段不经振 荡闭锁而直接开放。

      2. 重合闸后加速时距离保护固定加速Ⅱ段距离，是否经振荡闭锁受”振荡闭锁元件”控制字控制；重合闸后加速还可选择“重合加速距离Ⅲ段”，由不经振荡闭锁的Ⅲ段距离继电器加速 跳闸。手合时总是加速Ⅲ段距离。

4、不对称相继速动保护

      不对称故障时，利用近故障侧切除后负荷电流的消失，可以实现不对称故障时相继跳。当线路 末端不对称故障时，N 侧Ⅰ段动作快速切除故障，由于三相跳闸，非故障相电流同时被切除，M 侧 保护测量到任一相负荷电流突然消失，而Ⅱ段距离元件连续动作不返回时，将 M 侧开关不经Ⅱ段延 时即跳闸，将故障切除。

VIP-7615线路距离保护装置技术参数

VIP-7615线路距离保护装置外形开孔尺寸图
