35KV变电站二次综合自动化系统有哪些?作用?

来源:智能电力网 时间:2025-12-24 10:46:48 发布信息

        35kV 变电站综合自动化系统主流采用分层分布式架构,按功能与层级划分为站控层、间隔层、过程层(传统站可简化为站控层 + 间隔层),另含通信网络、辅助系统与安全防护模块,核心是实现保护、测控、监视、远动、五防等一体化,支撑无人值守与调度对接。


一、站控层(系统核心与调度中枢)

        负责全站数据集中管理、人机交互、高级应用与调度通信,是系统的 “大脑”。

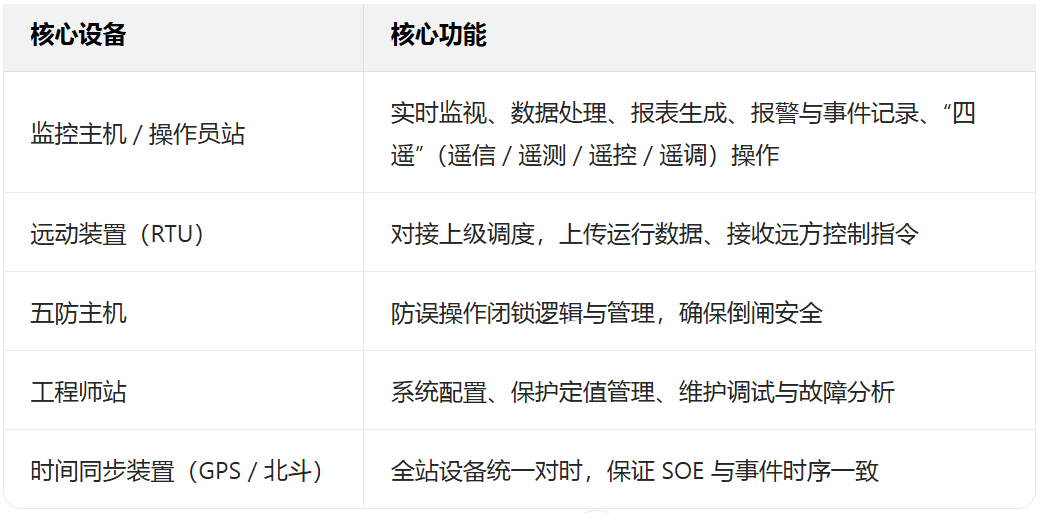

35kV 变电站综合自动化系统站控层设备

二、间隔层(就地测控与保护执行层)

        按一次间隔(如线路、主变、母线、电容器等)独立配置,完成就地保护、测量、控制与通信,是系统的 “手脚”。

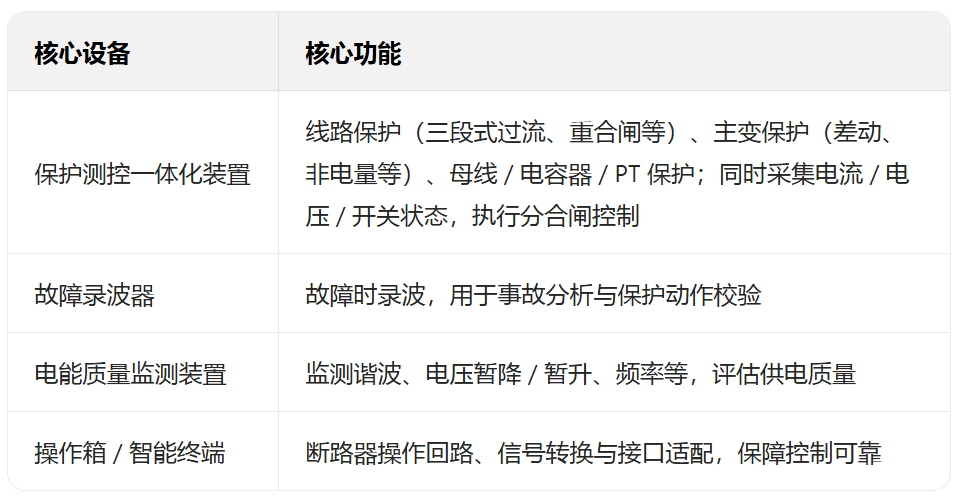

35kV 变电站综合自动化系统间隔层

三、过程层(智能站标配,传统站可省略)

        面向一次设备的数字化接口层,实现模拟量 / 开关量采集、跳合闸执行与网络采样 / 跳闸(GOOSE/SMV)。

        合并单元(MU):采集 CT/PT 模拟量,转为数字量并通过网络传输

        智能终端(ST):接收 GOOSE 跳闸指令,驱动断路器分合闸,反馈位置与状态

        传感器 / 执行机构:温度、压力、密度等非电量监测,以及有载调压、无功投切等执行元件


四、通信网络(系统神经与数据通道)

        实现各层级设备互联与数据交换,保障实时性与可靠性。

        主干网:双冗余工业以太网(光纤优先),支持 IEC 61850、IEC 60870‑5‑103/104、Modbus 等协议

        间隔层子网:可采用 RS‑485、CAN 总线或以太网,适配就地设备通信

        网络设备:工业交换机、通信管理机 / 网关,完成协议转换与数据转发

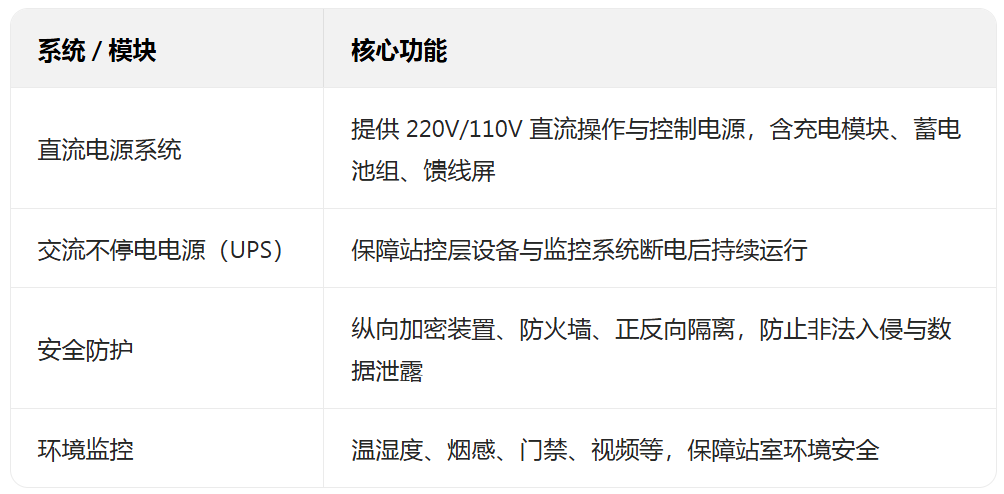

五、辅助系统与安全防护(稳定运行保障)


六、典型系统架构与信息流

        过程层:CT/PT→MU / 智能终端→数字化采样与控制信号

        间隔层:保护测控装置采集数据→执行保护 / 控制→通过网络上传站控层

        站控层:处理数据→人机交互→远动上传调度→接收调度指令并下发执行

        辅助系统:为各层级提供电源、时间同步与安全保障


七、关键设计要点

        冗余配置:通信网络、电源、关键装置双冗余,提升可靠性

        标准兼容:优先支持 IEC 61850,便于多厂家设备互联与后期扩展

        功能集成:保护与测控一体化,减少屏柜与电缆,降低成本与维护量
