10kV开关柜过流保护和速断保护动作原理

     通过对继电保护二次回路安装图、展开图制作及二次回路分析，熟悉掌握10kV开关柜过流保护和速断保护的动作原理，进一步了解微机保护的内涵。

一、安装图

1.盘面布置图

2.端子排安装图

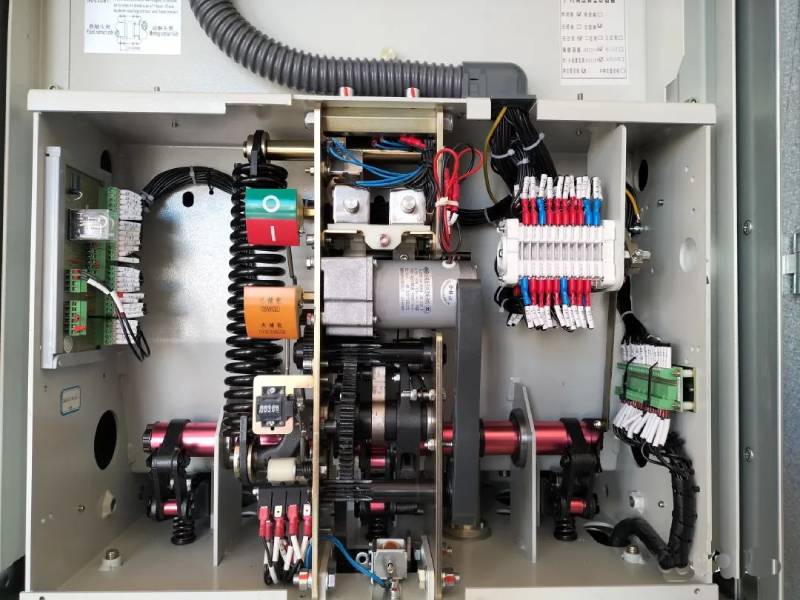

3.盘后安装图

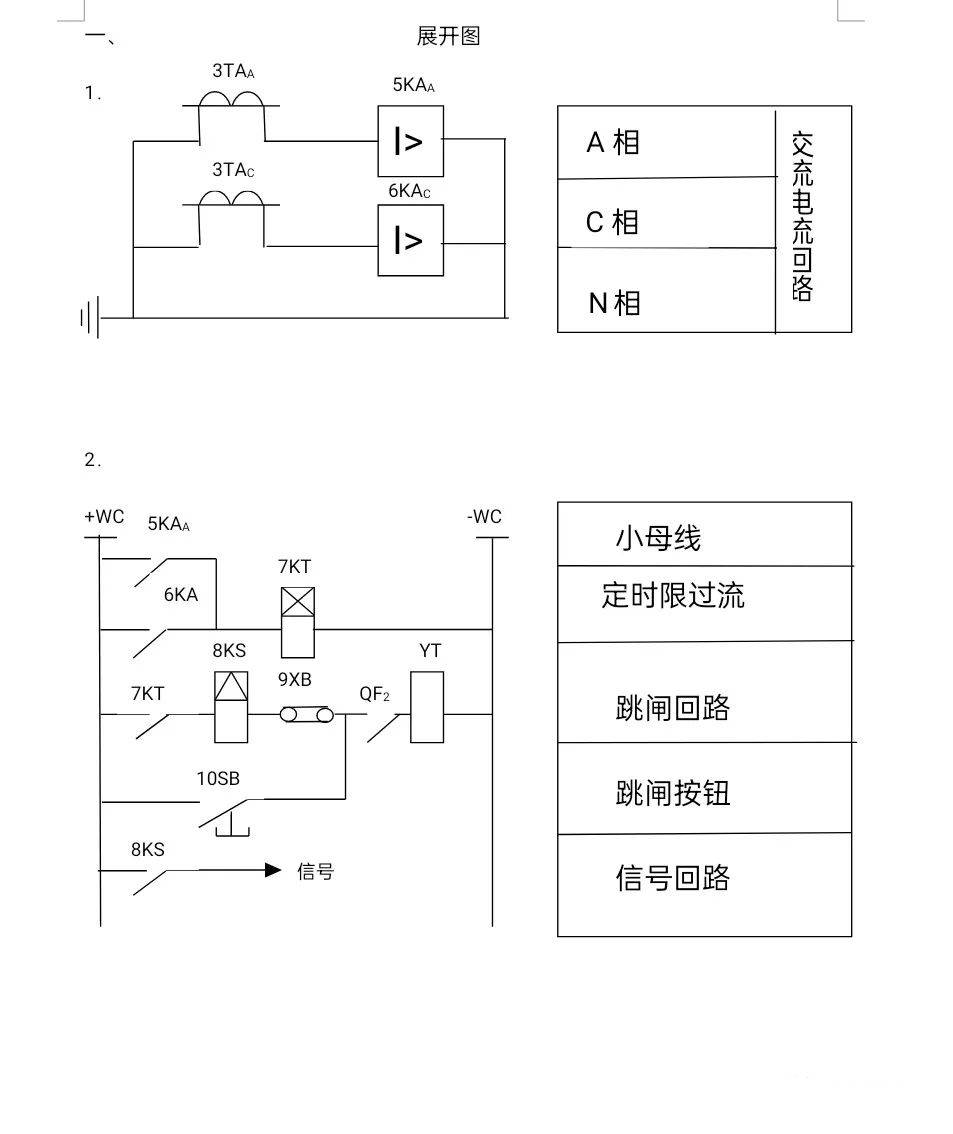

二、展开图

三、原理图

    微机保护是通过采集保护电流，根据保护电流值的大小，当保护线路发生故障时，保护投入工作。如果测量到的电流超过预先给定的定值，持续时间大于整定延时，保护动作出口。当定时限过流保护（过流一段为速断保护，过流二段为过流保护）动作以后，在三相电流同时低于定值的92%时，保护动作复归。

相过流保护回路逻辑框图:

过流保护和速断保护的原则:

        速断保护：为了克服过电流保护在靠近电源端的保护装置动作时限长，采用提高整定值，以限制动作范围的办法。这样就不必增加时限可以瞬时动作，其动作是按躲过最大运行方式下短路电流

       来考虑的，所以不能保护线路全长，它只能保护线路的一部分，系统运行方式的变化影响电流速断的保护范围。

       过流保护：当电流超过预定最大值时，使保护装置动作的一种保护方式。当流过被保护原件中的电流超过预先整定的某个数值时，保护装置启动，并用时限保证动作的选择性，使断路器跳闸或给出报警信号。
