电动机堵转保护的工作原理、整定计算、动作处理方法

一、电动机堵转保护的工作原理

    电动机堵转保护工作原理是电动机起动结束后，当保护装置内的任一相电流幅值大于整定电流并达到整定延时保护动作。电动机起动时间内闭锁堵转保护，起动时间结束后自动开放堵转保护。下面我们就以VIP-96S73电动机保护测控装置为例、介绍下电动机堵转保护的工作原理。

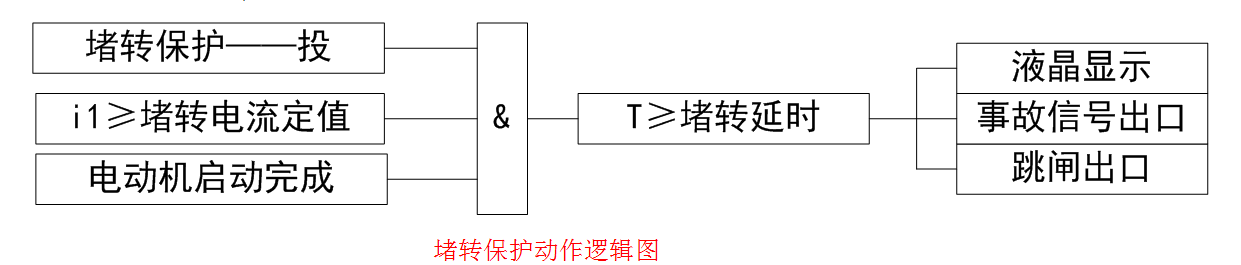

    1．堵转保护－投(0代表退，1代表投)；

    2．保护正序电流i1≧堵转保护定值；

    3．延时时间≧堵转保护延时；

    4．电动机启动完成；

    满足以上条件，保护立即出口3J(B305/B306),同时驱动事故继电器出口12J（B323/B324）（直到手动复归，继电器才返回），液晶显示事故信息，面板事故灯亮(液晶报警提示和事故指示灯需手动复归)。

二、电动机堵转保护的整定计算

    1.计算起动状态电流速断定值Isdzd.s：Isdzd.s=(KK/hTA)\times Iqd其中，KK为可靠系数（一般取1.2-1.5），hTA为电流互感器变比，Iqd为电动机铭牌上的额定起动电流。

    2.校验保护灵敏系数KLM，要求KLM\geq2，如灵敏度较高可适当增加定值Isdzd.s。KLM=Ikmin/Isdzd.s\times hTA\geq2，其中，Ikmin为最小运行方式下电动机出口两相短路电流。

    3.计算运行状态电流速断定值Isdzd.0：Isdzd.0=(0.6-0.7)Iqd/hTA

    4.计算动作时间Tsdzd，一般整定为0s。

    电动机堵转保护整定值的计算需要根据具体情况进行调整，以确保电动机的安全运行。

三、电动机堵转保护动作后的处理方法及步骤

    1.切断电源：立即停止电动机的运行，避免进一步损坏。

    2.检查负载：确定是否存在过载或机械故障。

    3.检查电路：查看电源线路、接线端子等是否正常。

    4.排除故障：根据检查结果，修复或更换故障部件。

    5.重新启动：在确认故障已排除后，重新启动电动机。

    6.记录故障信息：记录故障现象、处理过程和结果，以便后续分析和预防。

    7.定期维护：加强电动机的日常维护，降低故障发生的概率。

    8.检测绝缘性能：确保电动机绝缘良好，防止短路等问题。

    9.检查保护装置：确认堵转保护装置的设定是否合理。

    10.培训操作人员：使其了解电动机的正常运行状态和故障处理方法。
