VIP-96S90N逆功率保护装置(110KV)

适用范围:VIP-96S90N逆功率保护装置主要用于110KV、66KV、35KV及以下电压等级的光伏/风电/储能/自备电厂的反送电防逆流(逆功率)的保护与控制。

应用场景:自发自用余电不上网的光伏或者风电/防止储能电池倒送电的储能电站/反止向电网侧反送电的自投电厂。

主要功能:6路逆功率跳闸;6路逆功率恢复合闸;低电压跳闸、过电压跳闸;

控制方式可以直接控制或者远程无线1-6路并网柜开关;可以直接控制或者远程无线控制1-6路光伏逆变器;可以可接控制主权分界点的高低压并网断路器;

产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-96S90N逆功率保护装置的简介

      VIP-96S90N逆功率保护装置主要适用于自发自用余电不上网的光伏电站/风电站/余热发电厂等自备电厂的防逆流的保护与控制,该保护装置可组屏安装,也可在开关柜就地安装。


VIP-96S90N逆功率保护装置功能

1、保护功能配置

    逆功率Ⅰ时限      (跳闸)

    逆功率Ⅱ时限      (跳闸)

    逆功率Ⅲ时限      (跳闸)

    逆功率Ⅳ时限      (跳闸)

    逆功率Ⅴ时限      (跳闸)

    逆功率Ⅵ时限      (跳闸)

    Ⅰ路功率恢复      (合闸)

    Ⅱ路功率恢复      (合闸)

    Ⅲ路功率恢复      (合闸)

    Ⅳ路功率恢复      (合闸)

    Ⅴ路功率恢复      (合闸)

    Ⅵ路功率恢复      (合闸)

    过电压           (告警)

    低电压            (告警)

    PT断线            (告警)


2、测控功能

    母线电压:Ua、Ub、Uc、Uab、Ubc、Uca;

    测量电流:Ia、Ib、Ic;

    功率:P、Q、COSϕ;

    电度:EP+、EP-、EQ+、EQ-;

    支持21路有源开入(AC/DC220V、DC100V或DC48V,订货须说明);

    支持11路保护出口,2路信号出口,1路合后位置信号出口,1路装置失电出口。


3、通讯功能

    通讯接口: 2路以太网口,2路485口,其中第二路485口与对时口复用,通信与对时通过设置二选一。

    通讯规约:以太网103规约,MODBUS RTU规约。


4、对时功能

    支持通信报文对时、SNTP对时和IRIG-B对时。


5、打印功能

    装置支持带串口通信的针式打印机,可打印定值、事件记录、录波事件等内容


VIP-96S90N逆功率保护装置原理

    VIP-96S90N逆功率保护装置可以检测到光伏的发电功率,同时也能检测到负荷的用电功率;当电发功率大于用电功率时,就会出现逆功率的的情况,此时VIP-96S90N逆功率保护装置就可以算出产生多少逆功率,对应跳开光伏并网柜和光伏逆变器的支路开关,杜绝逆功率的情况发生,当用电功率增大的时候,又能根据增加的用电功率的大小对应合上某个光伏支路的开关,即杜绝了逆功率情况的发生,又保证了用电功率的最大化。


逆功率保护动作逻辑

    逆功率保护共分6段,各段可独立设置投退与定值。

    1.逆功率保护n段-投(0代表退,1代表投);(其中n=1/2/3/4)

    2.二次有功功率<逆功率保护n段定值;

    3. 延时时间≥“逆功率保护n段延时”;

    满足以上条件后,逆功率保护动作;其中逆功率保护1段跳I级逆变模块(B305/B306);逆功率保护2段跳II级逆变模块(B307/B308);逆功率保护3段跳III级逆变模块(DO板B309/B310);逆功率保护4段跳IV级逆变模块(B311/B312);出口继电器保持3S后自动返回。

逆功率保护动作后,置位对应段的功率恢复投入标志,液晶状态栏显示HF标志,且点亮逆功率动作指示灯,并同时驱动事故信号继电器12J(B23/B324)(直到手动复归,信号继电器才返回),面板事故灯亮。逆功率值小于定值或者动作保持3S后,动作继电器返回后,手动可以复归事故灯和液晶动作信息。动作的逻辑框图如下图所示:

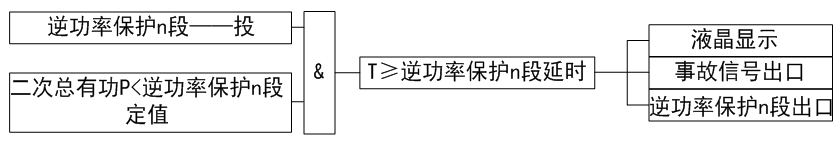

逆功率保护n段动作逻辑图

逆功率保护n段动作逻辑图

注:

   1.功率值采用测量电流和电压计算。

   2.功率恢复投入标志HF在对应段功率恢复动作后置0,或检测到分位(开入2=1)时清除。


功率恢复合闸逻辑

    1.功率恢复n段-投(0代表退,1代表投;n=1/2/3/4);

    2.二次有功功率值∑p为正数,且|∑p|≥功率恢复n段定值;

    3.逆功率恢复投入标志=1(逆功率投入标志在逆功率保护动作后置1,功率恢复需要对应段的逆功率保护动作,其中1段功率恢复对应逆功率1段动作标志,2段功率恢复对应2段逆功率动作标志,3段功率恢复对应3段逆功率动作标志,4段功率恢复对应4段逆功率动作标志);

    4.满足以上条件的持续时间≥功率恢复延时;

    同时满足以上四点后,装置功率恢复保护动作,出口对应继电器,出口继电器保持3S后自动返回,并清除对应功率恢复投入标志,同时驱动事故信号继电器12J(B323/B324)(直到手动复归,信号继电器才返回),面板事故灯亮。动作的逻辑框图如3-7所示:

 功率恢复n段动作逻辑图

功率恢复n段动作逻辑图

一、电气参数

1、工作电源

    交流:85V~264V;47~63Hz;谐波畸变率不大于15%

    直流:100V~370V,纹波系数不大于5%


2、 额定交流参数

    额定电压:100V/√3V 或 100V

    额定电流:5A/1A

    额定频率:50Hz


3、 过载能力

    交流电流回路:2倍额定电流以下连续工作,10倍额定电流允许10s,40倍额定电流允许1s

    交流电压回路: 1.5倍额定电压下连续工作


4、 功率消耗

    电 源 回 路 :静态功耗低于10W,保护动作时不大于15W

    交流电流回路:二次额定电流为5A时,不大于1VA/相;二次额定电流为1A时,不大于0.5VA/相

    交流电压回路:额定电压下不大于0.5VA/相


5、 开关量输出

    输出方式:无源接点

    接通电流:8A@250VAC,8A@30VDC。

    介质耐压:线圈与触点间4kVAC@1min,断开触点间1kVAC@1min

    动作时间:5ms/8ms(典型值/最大值)

    机械耐久性:100,000次


二、保护性能指标

1、精确工作范围

    相电压:0.5V~120V(相)

    电流:0.02*In~20 *In

    零序电流: 0.05A~20A

    频率:35Hz~65Hz

    时间延时:0~100s


2、模拟量综合误差

    电压:±2.5% 或 ±0.1V 中较大者

    电流:±2.5% 或 ±0.05A 中较大者

    频率:±0.01Hz


3、定值精度

    电压电流定值误差:±2.5%

    频率定值误差:  ±0.01Hz

    其他定值误差:±2.5%

    激励量≥1.2倍定值时,瞬时动作段动作时间:≤35ms

    定时限延时动作段动作时间误差:≤延时定值×1%或35ms


三、测控性能指标

1、 精确工作范围

    相电压:0.5V~120V

    电流:0.02*In~1.2 *In


2、综合误差

    电压电流:±0.2%

    频率:±0.01Hz

    其它:0.5%

    对时精度:≤2ms

    遥信分辨率:≤1ms


3、装置记录容量

    动作报告:装置可循环记录最新的128次保护动作报告

    操作记录:装置可循环记录最新的128次装置操作事件

    装置自检:装置可循环记录最新的32次装置自检信息

    故障录波:装置可循环记录最新的32次故障录波事件


4、环境条件

    正常工作温度:-10℃~55℃

    极限工作温度:-40℃~70℃(可出现显示刷新速度减慢或显示底色变深)

    贮存温度:-40℃~80℃

    相对湿度:5%~90%(产品内部无凝露)

    大气压力:60 ~ 110 Kpa
