充电桩逆功率保护装置工作原理、实现逻辑？

     充电桩顾名思义就是给电动汽车充电用的，其功能类似于加油站里面的加油机，可以根据用户的需求为各种规格型号的电动汽车充电。充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。在给充电桩充电时，要求电网向充电桩方向输电，禁止充电桩向电网反送电。因此在充电桩供电系统中，也要求用逆功率保护装置来杜绝这种逆功率情况发生。下面我们就以RCX-9390N逆功率保护装置为例介绍下充电庄逆功率保护原理及动作逻辑。

充电桩逆功率保护原理

RCX-9390N逆功率保护装置接线原理图

      1．RLP08 “逆功率”—投；（注：RLP08为装置逆功率投/退菜单）

      2. 采到合位信号（C4=1）；

      3．二次逆功率值为负值，且绝对值｜P｜≥逆功率定值（Pndz）；

      4．满足以上条件的持续时间≥逆功率延时（Tpnzd）；

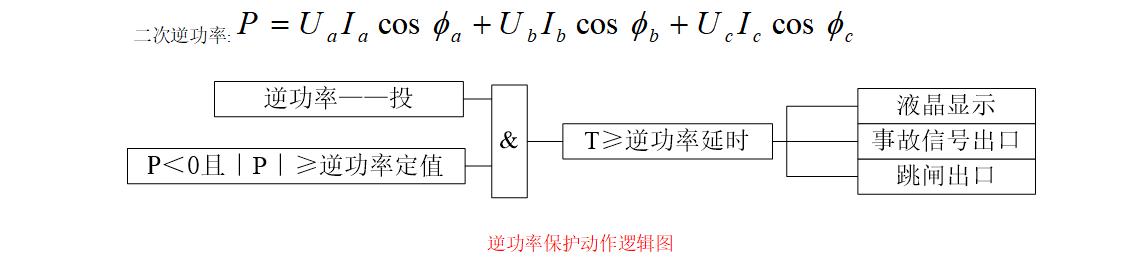

      满足以上条件，则立即驱动跳闸出口4J（B12/B13）、同时也驱动事故信号5J（B14/B15）（直到手动复归，继电器才返回），面板事故灯亮。液晶显示动作名称。动作的逻辑框图所示：

逆功率恢复合闸原理

      1）．RLP17功率恢复合闸－“投”；（注：RLP17为装置功率恢复合闸投/退菜单）

      2）．二次有功功率值为正数，且≥功率恢复定值；

      3）．断路器为分位（即 C4=0 C5=1）；

      4）.无闭锁合闸信号，即C8=0

      5. 无手分信号（即C6=0）

      6）．满足以上条件的持续时间≧功率恢复延时；

      满足以上条件，则驱动2J（去电操回路），2J的保持时间为“复位时间（Tscdz）”（可设），2J返回后，再驱动合闸出口3J（B10/B11）。3J保持3S返回或者检测到合位信号后返回，同时也驱动事故信号5J（B14/B15）。液晶显示动作名称，面板事故灯亮。若合闸成功（检测到合位信号）则显示功率恢复合闸成功；若未检测到合位信号，则依据合闸次数设定值重复上述动作,设定的合闸次数到了以后，若仍未检测到合位信号，则显示功率恢复合闸失败。

      注1：装置在合位时收到手分信号后，闭锁功率恢复合闸。直到检测到合位信号（C4=1 C5=0），且合位信号保持20S后，则开放功率恢复合闸。

      注2：合闸次数可设（1~5次），功率恢复合闸失败后，不会再次合闸，直到检测到合位信号（C4=1 C5=0），且合位信号保持20S后，则开放功率恢复合闸。

     如查充电桩出现逆功率反送电的情况，RCX-9390N逆功率保护装置能迅速切开变压器低压侧的开关，防止逆功率情况的发生，如果功率恢复，又可以自动合闸，省去了人工操作的麻烦。
