智慧灯杆工程建设功能布局包括哪几个部分?

来源:智能电力网 时间:2021-11-08 17:47:01 发布信息

    智慧灯杆有两大基础设施的功能,一是为挂载设备提供硬件安装的载体,二是为所挂载设备提供电源、网络等基础配套设施及运维管理服务。

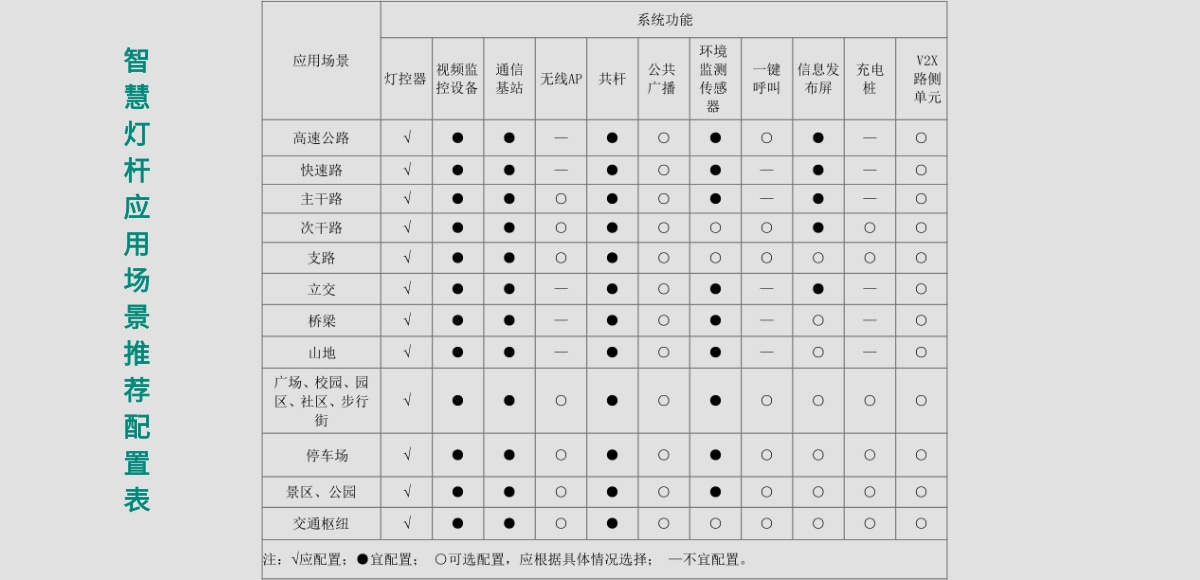

    智慧灯杆的功能布局其实就是挂载设备的布局,挂载设备的需求一方面来自向使用需求单位调研收集近、远期建设需求,并与各种杆件原有的新建、改造计划相衔接;另一方面要根据不同的场景对未来的应用需求做出合理的预测和资源预留,同时应对附近现有的监控杆、通信杆、交通杆等其他功能杆件,按照“能合则合”的原则预留安装的空间合荷载。常见智慧灯杆设备挂载应用场景及推荐性配置可参考下表:

智慧灯杆工程建设功能布局

     在分析智慧灯杆的挂载功能需求后,需根据挂载设备的覆盖目标、间距要求及现场环境因素确定智慧灯杆挂载设备的布局,在满足挂载设备的功能性、安全性、景观性等各项指标要求的前提下对挂载设备的空间布局、挂高设置进行优化组合。挂载设备的空间布局、挂高设置的要求及设备参数(体积、重量、功耗等)直接决定了杆体布局(点位、间距)、杆体设计(结构、高度、外观)及管线、供电等配套设施的设计。

     因此,智慧灯杆挂载设备的布局设计是影响工程造价的关键因素,应综合考虑应用场景、功能要求、景观环境、资源预留及经济合理性等因素进行设计,做到合理布局、经济实用、美观大方并具有良好的可扩展性。

     除照明外的其他挂载功能设备的位置,按照明要求确定的点位及应用需求的覆盖目标范围、布局间距要求确定可选的目标点位。常见的挂载设备的布局间距及设备挂高要求如下表所示:

智慧灯杆

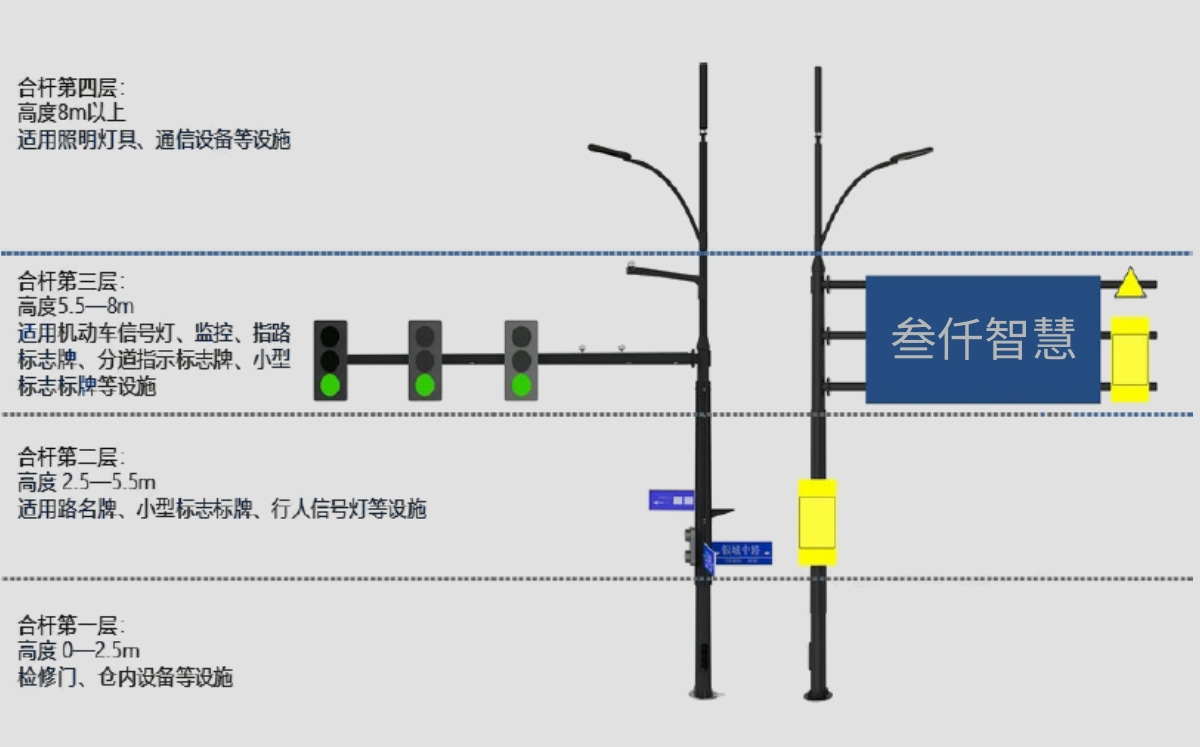

     智慧灯杆的功能设置和可选的布局位置明确后,还应综合各种挂载设备对挂载空间、挂载高度、相互间的干扰及布线要求等方面因素进行分层布局设计,确定各挂载设备的安装高度,一般可以采用一下4各层次进行分层设计。

     第一层(底部):适用充电桩、多媒体交互、一键求助、检修门、配套设备等设施,适宜高度约2.5mm以下。

     第二层(中部):适用路名牌、小型标志标牌、人行信号灯、摄像头、公共广播、LED大屏等设施,适宜高度2.5m~5.5m。

     第三层(上部):适用机动车信号灯、交通视频监控、交通标志、分道指示标志牌、小型标志标牌、公共WLAN等设施,适宜高度为5.5m~8m.

     第四层(顶部):适用气象监测、环境监测、移动通信、智慧照明、物联网基站、路测单元等设施,高度为8m以上。


     以上就是关于智慧灯杆工程建设配套设施功能布局的介绍,更多关于智慧灯杆项目的各类场景方案介绍、系统架构图、大样图、造型图、施工图等CAD图纸及学习资料,可直接通过网站右侧的联系方式与笔者联系获取资料、行业交流。
