电能质量在线监测装置IEC61850规约的应用

来源:智能电力网 时间:2024-02-29 14:03:10 发布信息

    随着风电光伏各类大型电厂的兴起,电能质量在线监测系统得到广泛的应用,成为一种必然发展趋势,各类新能源发电的广泛应用也对传统的电力系统产生很大的影响,包括配电网的电能质量、系统稳定性、潮流、继电保护等方面。因此,通过研究光伏发电对配网电能质量的影响将更好地指导我们如何更加充分地发挥光伏发电的优势,并对其进一步发展和应用有重大的帮助。特别是随着智能变电站的推广建设,将IEC61850标准引入到电能质量在线监测装置的开发成为一种必然趋势。为此,我司在消化吸收国内外同类产品先进经验的基础上研制的基于32位ARM Cortex-M4技术的带61850规约的电能质量在线监测装置,可为光伏发电提供全面的电能监测。

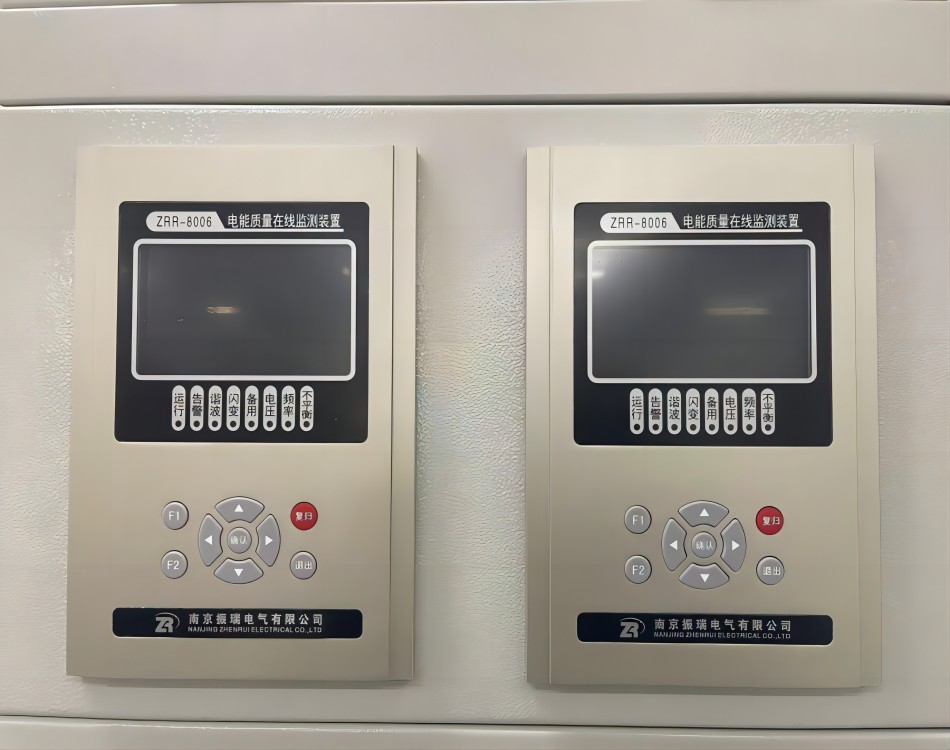

61850电能质量在线监测装置

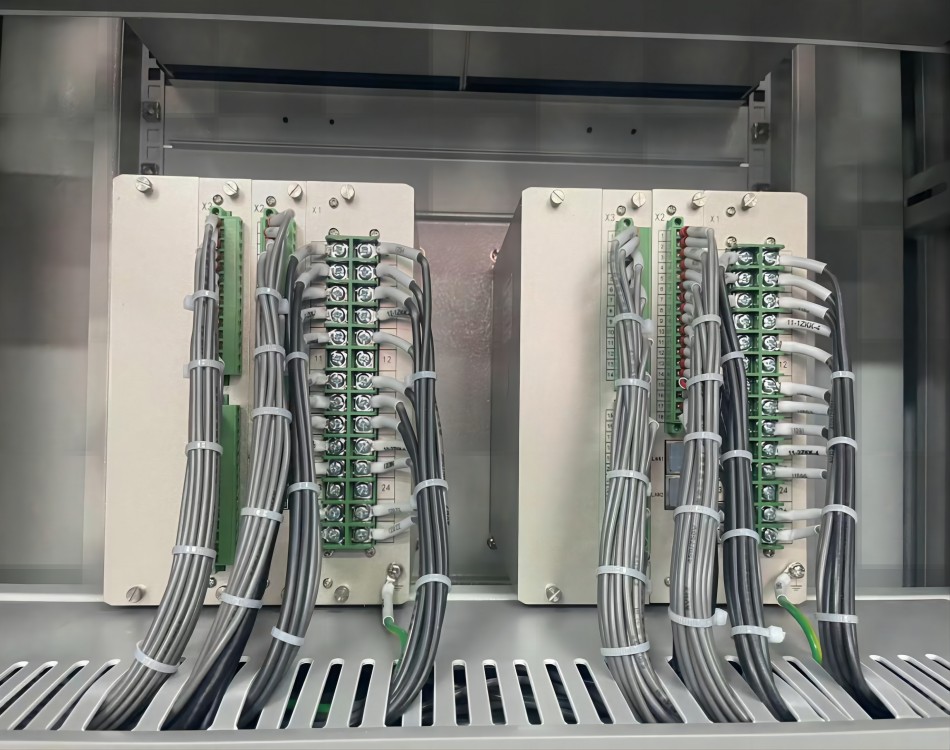

    电能质量在线监测装置主要依据国标相关要求对线路进行监测。根据国标要求和实际电力系统的需求,电能质量监测装置主要包含了以下几个指标:供电电压的允许偏差、电压波动与闪变、三相电压不平衡等、电网谐波等。我公司研发的A类电能质量在线监测装置采用5U 、19/3英寸标准机箱,整面板、背插式结构,嵌入式、后接线安装方式,强弱电隔离,大大加强了其产品的电气性能,采用32位ARM Cortex-M4内核,配备高精度的A/D芯片,使得装置性能稳定、运算速快、精度高;采用全汉化4.3寸800*480分辨率IPS彩色液晶显示,人机界面清晰易懂,操作整定极为方便;完整的异常记录、事件记录、操作记录,所有信息掉电保持;完善的自诊断和监视功能,对故障可具体定位,方便调试;
    同时以图形化的界面展示电能质量实时数据,从历史数据库查询指定电能质量监测间隔及时间的历史数据,并以表格或者曲线方式展示查询到的所有历史数据。从中获取实时数据并按照IEC61850规范将实时数据发送到监测中心。




    部分电能质量在线监测厂家自定义通讯规约,遵循的标准有485/103/104规约MODBUS,导致监测网建设过程中出现不同厂家设备之间的兼容性差、数据共享困难、监测系统平台运行效率低等问题。所以才会出IEC61850标准,统一通讯规约。部分对于不能满足IEC61850标准的电能质量监测设备也可以通过后期加装IEC61850规约转换器从而达到满足要求。我公司的有各种型号的电能质量在线监测装置包括A类B类。具备103/104/61850各种标准规约,同时有单通道多通道的设备以满足不同场合的使用。
