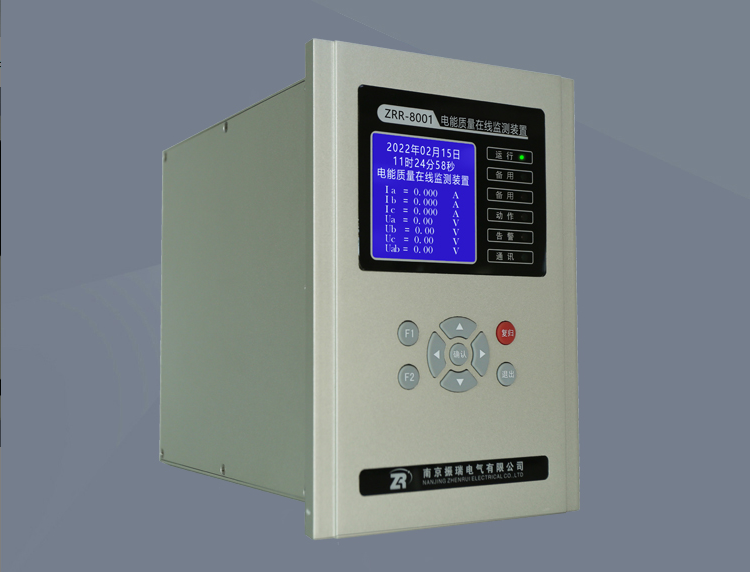

山东分布式光伏项目对电能质量监测装置的技术要求

      由于分布式光伏出力具有波动性和间歇性，另外分布式光伏通过 逆变器将太阳能电池方阵输出的直流转换成交流供负荷使用， 含有大 量的电力电子设备，接入配电网会对当地的电能质量产生一定的影响， 包括谐波、电压偏差、电压波动、电压不平衡和直流分量等方面。为 了能够向负荷提供可靠电力，由分布式光伏引起的各项电能质量指标应负荷相关标准的规定。本文对山东分布式光伏项目中电能质量监测装置的技术要求做出一个简单的阐述。

1.  谐波
      在逆变器将直流转换为交流的过程中，不可避免的会产生谐波， 所以并网逆变器的质量与性能对并网交流电的电能质量有着至关重要的影响，因此， 对光伏电站运行测试提出下列要求：
         1.1  光伏电站接入电网的测试点为光伏电站并网点，应由具备相应 资质的单位或部门进行测试，并在测试前将测试方案报所接入电网企
业备案。
         1.2  光伏发电站应当在并网运行后 6 个月内向电网企业提供有关光 伏发电站运行特性的测试报告，以表明光伏电站满足接入电网的相关规定。
         1.3  当光伏发电站更换逆变器或变压器等主要设备时，需要重新提交测试报告。测试应按照相关标准或规定执行， 包括但不仅限于以下内容：
               A. 电能质量测试；
               B. 有功输出特性（有功输出与辐照度的关系特性）测试；
               C. 有功和无功控制特性测试；
               D. 电压与频率异常时的响应特性测试；
               E. 安全与保护功能测试；
               F. 通用技术条件测试。
               G.光伏电站接入电网后，公共连接点的谐波电压和总谐波电流分量 （方均根）应满足GB/T 14549-1993《电能质量 公共电网谐波》的规定。
2.   电压偏差
      分布式光伏接入电网后，公共连接点的电压偏差应满足GB/T 12325《电能质量 供电电压偏差》的规定， 10kV三相供电电压偏差为
标称电压的±7% 。
3.   电压波动和闪变
      分布式光伏接入电网后，公共连接点的电压波动和闪变应满足 GB/T 12326《电能质量 电压波动和闪变》的规定。 对于分布式光伏出 力变压引起的电压变动，其频度可以按照1<r≤10（每小时变动的次数 在10次以内）考虑，因此分布式光伏以10kV接入引起的公共连接点电
压变动最大不超过3%
 4.  电压不平衡度
      分布式光伏接入电网后，公共连接点的三相电压不平衡度应不超 过GB/T 15543《电能质量 三相电压不平衡》规定的限值，公共连接点 的负序电压不平衡度应不超过2%，短时不超过4%；其中由分布式光伏
引起的负序电压不平衡度应不超过1.3%，短时不超过2.6%
 5.  直流分量
      分布式光伏向公共连接点注入的直流分量不应超过其交流额定值的0.5%。
