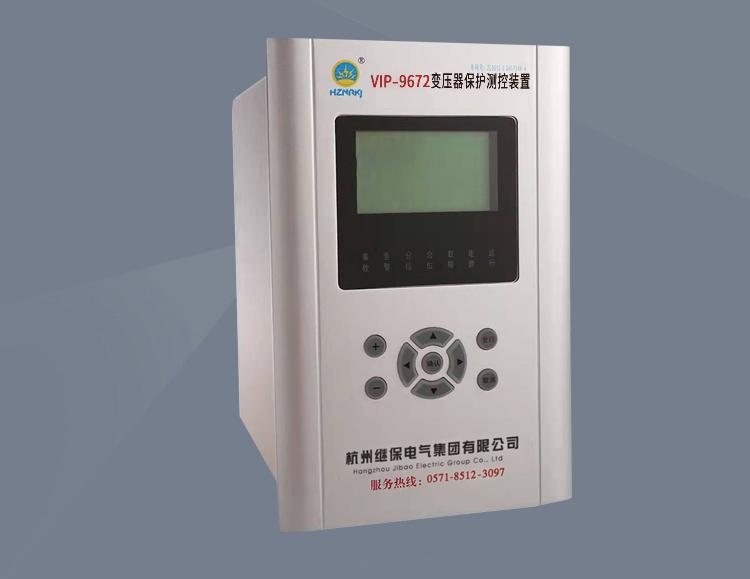

VIP-9672变压器保护测控装置

适用范围:VIP-9672变压器保护测控装置主要适用于110KV、66KV、35kV、10kV、6kV直接变到380V电压等级的配电变压器保护、厂站变压器保护、接地变保护。

主要功能:限时速断;过电流;过负荷(过负荷告警、过负荷跳闸);零序过流(零序过流、零序电压闭锁、零序方向、零序跳闸);低电压(跳闸);母线接地(告警);PT断线(告警);非电量保护(轻瓦斯-告警;重瓦斯-跳闸;温度升高-跳闸;温度过高-跳闸)

测控功能:电流,电压:0.2级;频率 ±0.01Hz;其他 :0.5级;遥信量分辨率:小于1ms

通讯功能:103通讯规约,MODBUS RTU规约。以太网通讯协议,RS485通讯协议、B码对时

开入开出:14路遥信开入采集;10路继电器出口,可扩展3个;自带1路装置失电信号;事件SOE记录;

产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-9672变压器保护测控装置适用范围

       VIP-9672变压器保护测控装置主要适用于110KV、66KV、35kV、10kV、6kV直接变到380V电压等级的配电变压器保护、厂站变压器保护、接地变保护,且具有测量、控制、远动、通讯功能,既可集中组屏,也可分散放于开关柜内。VIP-9672适用于中小型变压器保护,对于一般的电力部门及工矿企业变压器均适用。如需要主变保护装置,刚可选用我公司的VIP-968X和VIP-969X系列主变类保护测控装置。


VIP-9672变压器保护测控装置保护功能

      速断              (跳闸,复压闭锁)

      限时速断        (跳闸,复压闭锁)

      过电流           (跳闸,复压闭锁)

      过流反时限     (跳闸,一般/非常/极端可选,复压闭锁)

      过负荷            (告警/跳闸)

      零序过流I段     (跳闸,高侧零序)

      零序过流II段    (跳闸,高侧零序)

      零序过流III段   (跳闸,高侧零序)

      零序III段反时限(跳闸,高侧零序,一般/非常/极端可选)

      高侧零序过流    (告警/跳闸,可选择自产)

      低侧零序过流    (告警/跳闸)

      低频减载          (跳闸,低压闭锁,滑差闭锁)

      过电压             (跳闸)

      低电压             (告警/跳闸)

      母线绝缘监测   (告警/跳闸)

      PT断线            (告警,发生断线时,复压闭锁电流保护无效)

      PT失压            (告警,发生失压时,复压闭锁电流保护无效)

      控制回路断线    (告警)

      非电量保护       (轻瓦斯-告警;重瓦斯-跳闸;温度升高-告警;温度过高-跳闸;

      主变开门-告警/跳闸;负控跳闸-跳闸)

      系统失电          (告警/跳闸)


VIP-9672变压器保护测控装置保护投退菜单

VIP-9672变压器保护测控装置保护投退菜单

VIP-9672变压器保护测控装置保护定值菜单

VIP-9672变压器保护测控装置保护定值菜单

VIP-9672变压器保护测装置技术参数

VIP-9672变压器保护测装置技术参数

VIP-9672变压器保护测装置开孔图

VIP-9672变压器保护测装置开孔图
