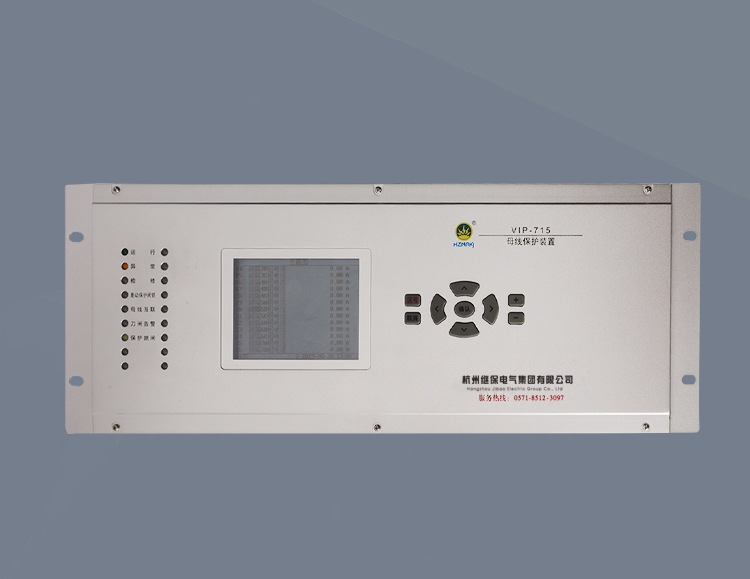

VIP-9690D防孤岛保护装置(高压标准型)

适用范围:VIP-9690D高压防孤岛保护装置主要用于10KV、35KV光伏发电并网系统中。

主要功能:频率过高、频率过低、过电压、低电压、频率突变、逆功率、外部联跳、系统失电、电流三段保护且带方向闭锁(速断、限时速断、过电流)、零序过流、母线绝缘监测、PT断线、有压自动合闸

安装方式:主要和VIP-9690J故障解列装置,VIP-923D电能质量监测装置组屏安装。也可分散安装在光伏并网柜中。

通讯方式:103通讯规约、MODBUS RTU规约;1路以太网口;1路485口;1路B码对时口(也可作为第2路485通讯口)

产品质保

品质保证

一年质保,终身维护

合作模式

合作模式

经销、代理、OEM/ODM

售后服务

售前售后

12小时内快速回应

VIP-9690D防孤岛保护装置简介

      VIP-9690D防孤岛保护装置主一款主要适用于大容量光伏发电系统并网处的孤岛检测装置,适用于10KV、35KV及110KV高压光伏发电系统中。可组屏安装,也可在开关柜就地安装。装置含有保护、测量、通信等多种功能。其主要作用是在发生孤岛现象时,可以快速切除并网点.使本站与电网侧迅速脱离,从而保证整个电站和相关维护人员的生命安全,该高压防孤岛保护装置具有过电压、低电压、频率过高、频率过低、逆功率、外部联跳、频率突变等保护等国网标准的保护功能;是一款高性能、高性价比的光伏电站防孤岛保护装置。


VIP-9690D防孤岛保护装置保护功能

1、 保护配置

      频率过高

      频率过低

      过电压

      低电压

      频率突变

      逆功率

      外部联跳

      系统失电

      电流三段保护且带方向闭锁(速断、限时速断、过电流)

      零序过流

      母线绝缘监测

      PT断线

      有压自动合闸


2、 测控功能

      母线电压:Uab、Ubc、Uca、Ua、Ub、Uc;

      测量电流:Ia、Ib、Ic;

      功率:P、Q、COS;

      频率:f;

      电度:EP+、EP-、EQ+、EQ-;

      具有14路遥信开入采集(R1~R2 R6已经定义,其余的都是普通开入量);

      10路继电器出口(含告警/跳闸各1个),可扩展3个;自带1路装置失电信号;

      事件SOE记录;


3、通信功能

       通讯接口:

     1路以太网口

     1路485口

     1路B码对时口(也可作为第2路485通讯口)

      通讯规约:继保南瑞-103通讯规约, MODBUS RTU规约。


4、 GPS对时功能

      支持IRIG-B对时。


5、保护信息功能

      装置描述的远方查看。

      设备参数定值的远方查看。

      保护定值和区号的远方查看、修改功能。

      软压板状态的远方查看、遥控和就地投退功能。

      装置保护开入状态的远方查看。

      装置运行状态(包括保护动作元件的状态和自检报警信息等)的远方查看。

       远方对装置信号复归。


VIP-9690D防孤岛保护装置整定值

VIP-9690D防孤岛保护装置整定值菜单

VIP-9690D防孤岛保护装置 技术参数

2.1 环境参数

      正常工作温度:  -10 ~ 55 ℃

      极限工作温度:  -20 ~ 60 ℃

      贮存及运输:    -30 ~ 70 ℃

      大气压力:          60 ~ 110 Kpa


2.2 额定电气参数

      频率:               50Hz

      交流电流:        5A或1A(额定电流IN)

      交流电压:        100V或57.7V(额定电压UN)

      交直流工作电源:交流:AC85V~265V;50Hz±0.5Hz;谐波畸变率不大于15%

      直流:DC85V~265V,纹波系数不大于5%

      数字系统工作电压:+5V,允许偏差:±0.15V

      继电器回路工作电压:+24V,允许偏差:±2V


功耗:

      交流电压回路:UN = 57.7V,每相不大于0.5VA

      交流电流回路: IN = 5A,每相不大于1VA

      IN = 1A,每相不大于0.5VA

      IN = 0.3A,每相不大于0.5VA

      直流电源回路:  正常工作时,不大于15W

      保护动作时,不大于25W

      保护回路过载能力:

      交流电压回路:1.2倍额定电压,连续工作

      交流电流回路:   2倍额定电流,连续工作

      10倍额定电流,允许10s

      40倍额定电流,允许1s

      直流电源回路:  80 ~ 115% 额定电压,连续工作

      装置经受上述的过载电流/电压后,绝缘性能不下降。


2.3 主要技术指标

定值精度

      电流定值误差: ≤±5%

      频率定值误差:   ≤±0.01Hz

      激励量≥1.2倍定值时,瞬时动作段动作时间:≤35ms

      延时动作段动作时间离散误差:≤30ms

      各保护段返回时间:≤25ms

      遥测量计量等级

      电流、电压:0.2级

      频率:                ±0.01Hz

      其他:             0.5级

      遥信量分辨率:    小于1ms

      工作电压: DC220V/DC24V;(DC220V订货需注明,默认是DC24V)

      输入方式:有源接点或无源接点;(默认是无源接点)


开关量输出

      输出形式:无源接点;

      冲击过流能力:6A@3s;15A@0.5s;30A@0.2s;

      动作时间:<8ms;

      返回时间:<5ms;


电磁兼容

       静电放电:            符合GB/T14598.14-1998 3级

       辐射电磁场干扰:      符合GB/T14598.9-2002  3级

       快速瞬变干扰:        符合GB/T14598.10-2007   B级

       1MHz脉冲群干扰:    符合 GB/T14598.13-2008   3级

       浪涌抗扰度:          符合GB/T14598.18-2001  3级


绝缘试验

      装置绝缘耐压、耐湿热、抗振动、抗冲击、抗碰撞性能符合国际GB/T7261-2000的有关标准(绝缘≥20MΩ)。


VIP-9690D防孤岛保护装置开孔尺寸图
